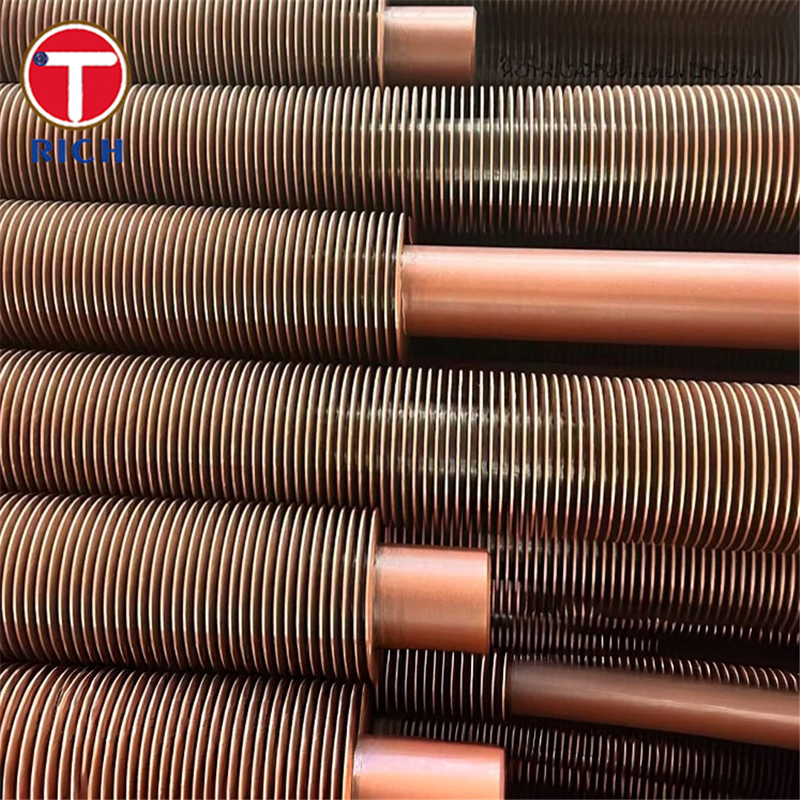

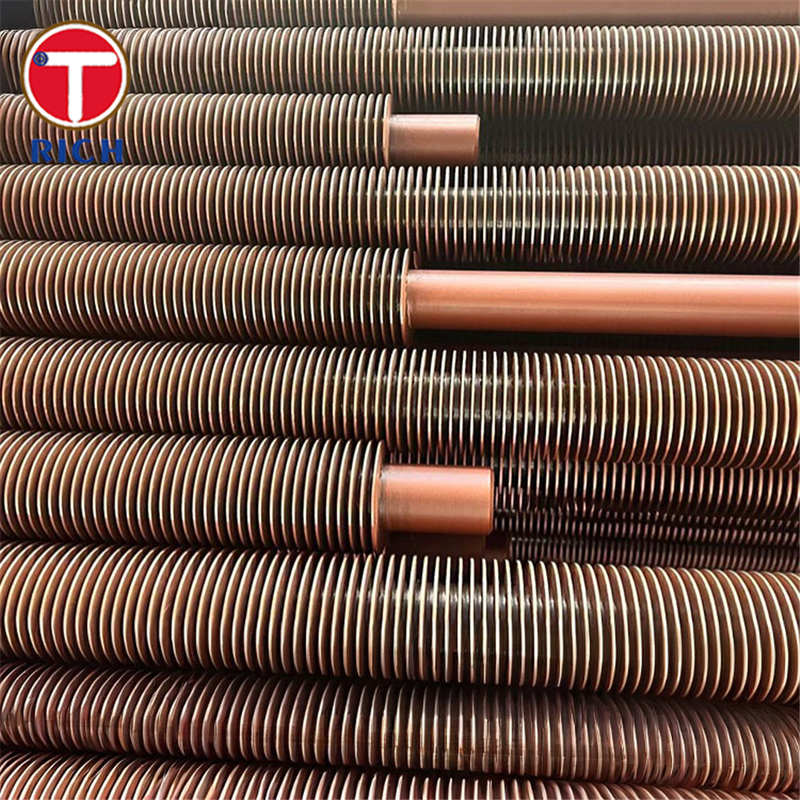

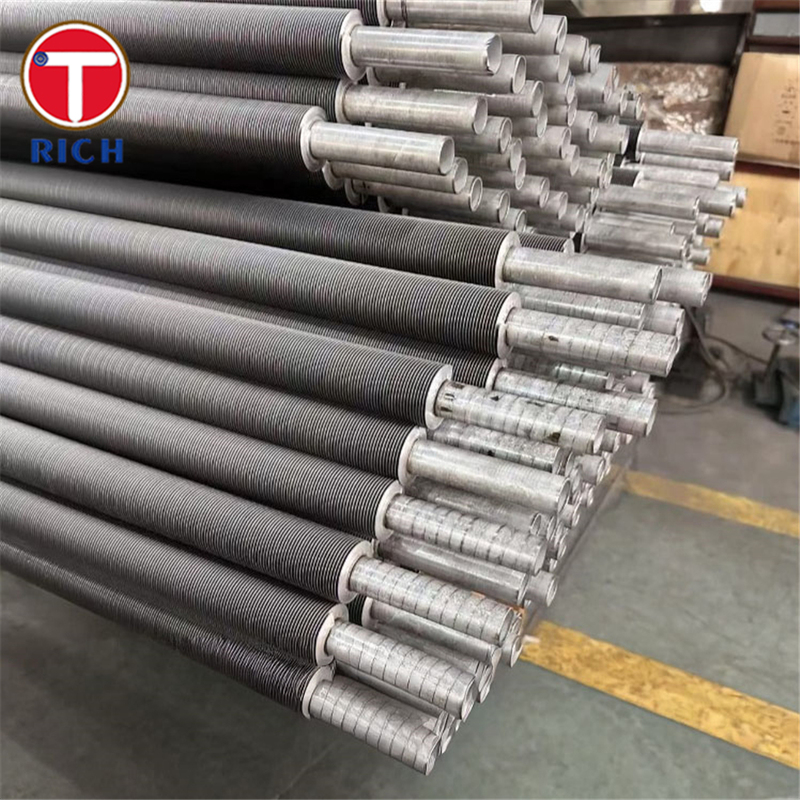

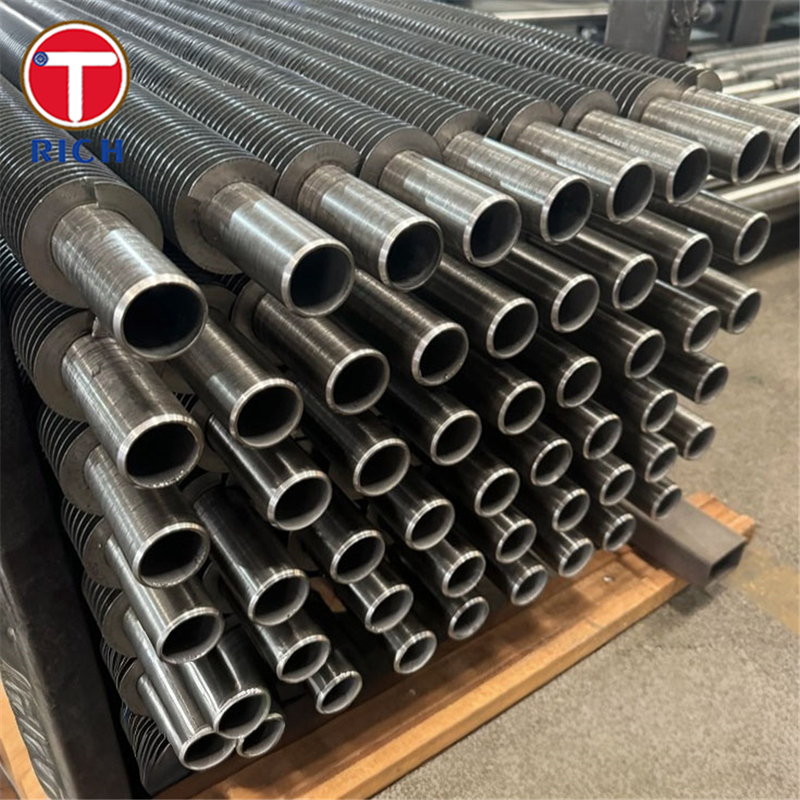

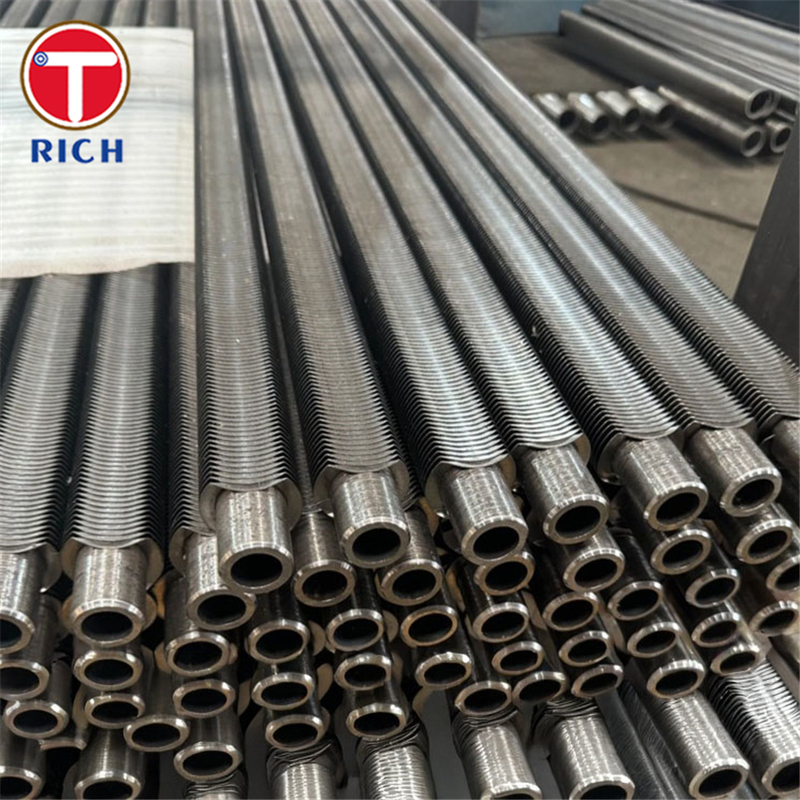

Tubes en épingle à cheveux à ailettes soudées au laser pour chaudières industrielles et échangeurs de chaleur
Détails de produit
Tubes à nageoires soudés au laser
,Tubes à épingle à cheveux de chaudière industrielle
,Tubes soudés au laser pour échangeur de chaleur
Tubes industriels à ailettes en épingle Brown Fintube pour chaudières et échangeurs de chaleur, soudés au laser
Description du matériau / produit
Les tubes en épingle Brown Fintube sont des tubes à ailettes longitudinales généralement produits par soudage par résistance (ou dans des conceptions plus avancées par soudage laser) où les ailettes sont soudées sur un tube de base pour former un élément de transfert de chaleur compact et à haut rendement. La géométrie en « épingle à cheveux » fait référence aux configurations en U ou à double branche, faisant des ailettes une partie d'échangeurs de chaleur compacts à contre-courant ou multi-tubes (échangeurs de chaleur en épingle à cheveux).
Ces tubes à ailettes sont conçus pour les chaudières industrielles, les économiseurs, la récupération de chaleur fatale, les réchauffeurs de gaz et autres applications d'échange de chaleur à haute température / haute pression.
Spécifications
| Paramètre | Valeur / Plage typique |
|---|---|
| Diamètre extérieur (O.D.) du tube de base | 19 mm à 76 mm (typique) |
| Épaisseur de paroi du tube de base | 2,0 mm à 6,0 mm (typique) |
| Hauteur des ailettes | 6,0 mm à 32,0 mm |
| Épaisseur des ailettes | 0,8 mm à 1,2 mm |
| Nombre d'ailettes par rangée | 4, 8, 16, 24, 32, 40, 48 (multiples de quatre) |
| Longueur maximale | ≤ 15 m typiquement |
| Pas / espacement des ailettes | Spécifique au projet, typique entre les ailettes à quelques mm d'intervalle |
| Combinaisons de matériaux | Acier au carbone, aciers inoxydables (304, 316, etc.), aciers alliés |
Composition chimique
Vous trouverez ci-dessous un tableau d'échantillon comparant les compositions chimiques de cinq matériaux / nuances de base de tubes à ailettes analogues couramment utilisés dans les chaudières ou les échangeurs de chaleur. Le matériau des ailettes est souvent le même type ou un alliage compatible.
| Nuance | C (max) | Si | Mn | Cr | Ni |
|---|---|---|---|---|---|
| ASTM A213 TP304 | 0,08 | 1,00 | 2,00 | 18,0–20,0 | 8,0–10,5 |
| ASTM A213 TP316 | 0,08 | 1,00 | 2,00 | 16,0–18,0 | 10,0–14,0 |
| ASTM A213 T11 | 0,15 | 0,50 | 1,00 | 1,0 | — |
| ASTM A213 T22 | 0,15 | 0,50 | 1,00 | 2,0 | — |
| ASTM A335 P11 | 0,15 | 0,50 | 1,00 | 1,0 | — |
Ces nuances d'acier de base sont illustratives. Le tube à ailettes peut utiliser un alliage d'ailettes similaire ou correspondant. Les compositions chimiques exactes doivent être référencées à partir de la spécification / du certificat d'usine applicable.
Propriétés mécaniques
Voici un tableau comparatif des propriétés mécaniques typiques (à température ambiante) des mêmes matériaux / nuances de tubes de base ou analogues.
| Nuance | Limite d'élasticité (MPa) | Résistance à la traction (MPa) | Allongement (%) | Dureté (HV ou similaire) |
|---|---|---|---|---|
| TP304 | ~215 | 515–720 | ≥ 40 % | ~200–220 HV |
| TP316 | ~215 | 515–695 | ≥ 40 % | ~200–220 HV |
| T11 | ~205 | 415–585 | ≥ 20 % | ~140–180 HV |
| T22 | ~205 | 415–585 | ≥ 20 % | ~140–180 HV |
| P11 | ~205 | 415–585 | ≥ 20 % | ~140–180 HV |
Ces valeurs sont indicatives et dépendent du traitement thermique, de l'épaisseur de la paroi et des tolérances de fabrication. Fiez-vous toujours aux certificats d'essai d'usine ou aux références standard.
Principales caractéristiques
-
Haut rendement thermique: Les ailettes augmentent la surface externe (ou interne), accélérant le transfert de chaleur et réduisant la longueur de tube ou la taille de la coque requise.
-
Liaison par soudage laser: Dans les tubes à ailettes fabriqués par soudage laser, la pénétration complète, le soudage continu et la zone affectée par la chaleur minimale améliorent la liaison ailette-tube, réduisent la résistance thermique et améliorent la résistance à la corrosion.
-
Géométrie compacte en « épingle à cheveux »: La disposition en U ou à double branche permet des conceptions compactes à contre-courant, réduit le besoin de joints de dilatation et permet d'économiser de l'espace.
-
Capacité haute pression / haute température: Le soudage robuste et le choix des matériaux permettent un fonctionnement dans des conditions de chaudière ou de procédé exigeantes.
-
Facilité d'entretien: La configuration en épingle à cheveux permet un accès, une inspection et un nettoyage plus faciles par rapport aux longs faisceaux droits.
Normes applicables
Selon la région et l'application, les normes suivantes peuvent s'appliquer :
-
ASTM / ASME: par exemple, ASTM A213, ASME Boiler & Pressure Vessel Code (B & PV) pour les tubes ferritiques et austénitiques sans soudure
-
EN: Normes européennes pour les aciers et les échangeurs de chaleur
-
GOST / Russe: spécifications équivalentes sur les marchés russe / CEI
-
JIS: Normes industrielles japonaises
-
GB: Normes nationales chinoises (par exemple, GB pour les aciers, les tubes)
Le fabricant de tubes à ailettes doit assurer la conformité à la norme applicable (matériau, tolérances dimensionnelles, essai de pression, examen non destructif).
Domaines d'application
Grands domaines d'application
-
Production d'électricité (chaudières, économiseurs, récupération de chaleur fatale)
-
Pétrochimie et transformation chimique
-
Pétrole et gaz
-
CVCA / chauffage industriel / systèmes de vapeur
-
Chauffage des aliments / produits pharmaceutiques
-
Récupération de chaleur / systèmes régénératifs
Applications spécifiques
-
Économiseur de chaudière: Les tubes en épingle Brown fintube sont utilisés pour récupérer la chaleur résiduelle des gaz de combustion avant la cheminée, améliorant ainsi l'efficacité.
-
Chaudière à chaleur fatale / récupération de chaleur: Dans les usines industrielles où les gaz ou les flux chauds doivent être refroidis ou la chaleur récupérée.
-
Réchauffeurs de gaz / surchauffeurs: Dans le cadre d'échangeurs de chaleur gaz-gaz ou gaz-fluide.
-
Réchauffeurs de procédé dans les usines chimiques: Lorsqu'un fluide doit être chauffé ou refroidi efficacement dans un encombrement réduit.
-
Préchauffeurs d'air / récupération de chaleur des gaz de combustion: Les tubes à ailettes aident à stimuler l'échange de chaleur entre les gaz de combustion et l'air entrant ou les flux de procédé.
Q : Êtes-vous une société commerciale ou un fabricant ?
R : fabricant, peut également faire du commerce.
Q : Combien de temps dure votre délai de livraison ?
R : Généralement, il est de 10 à 15 jours si les marchandises sont en stock, ou de 30 à 40 jours si les marchandises ne sont pas en stock,
c'est en fonction de la quantité.
Q : Fournissez-vous des échantillons ? est-ce gratuit ou en supplément ?
R : Oui, nous pourrions offrir l'échantillon gratuitement, mais nous devons payer les frais de transport.
Q : Quelles sont vos conditions de paiement ?
R : Paiement<=2000USD, 100 % à l'avance. Paiement>2000USD, 30 % T/T à l'avance, solde avant expédition.
Si vous avez une autre question, n'hésitez pas à me contacter.
-
