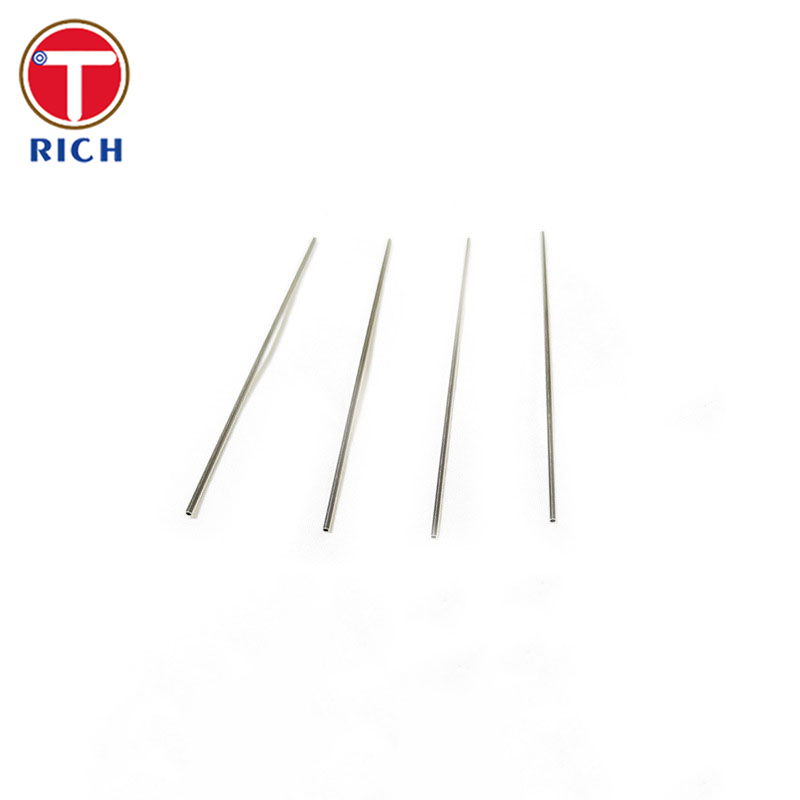

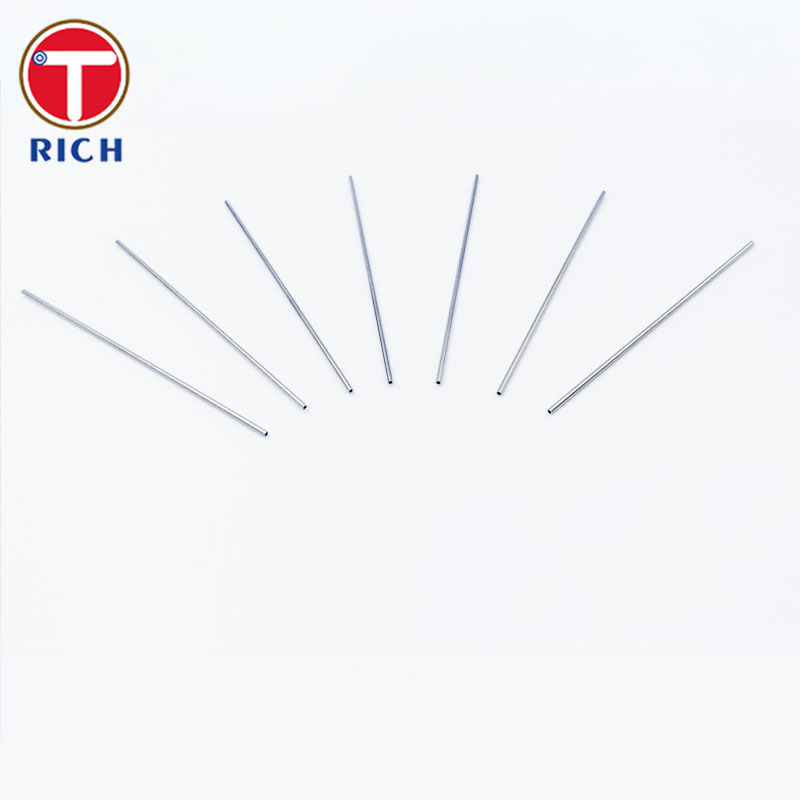

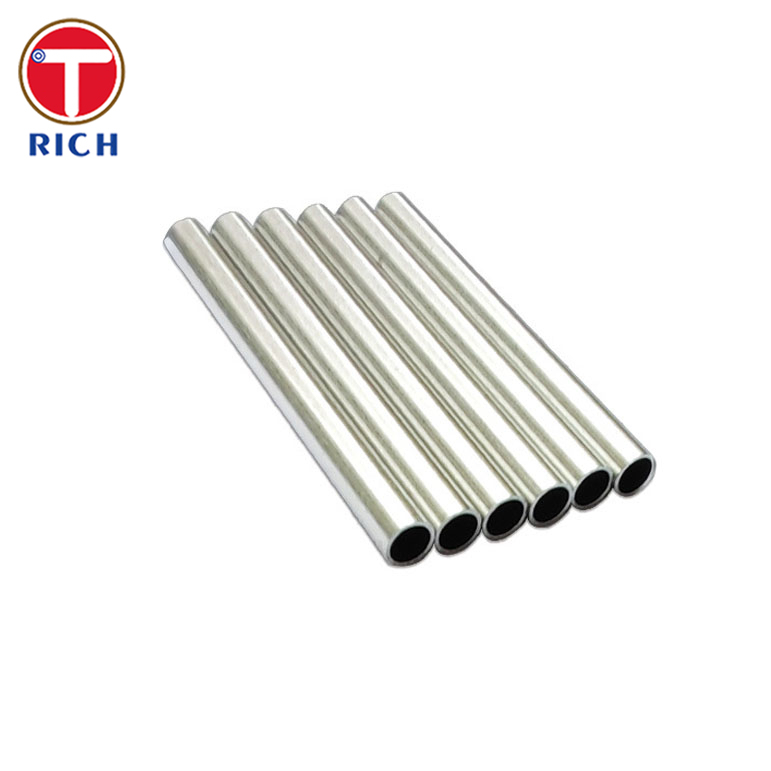

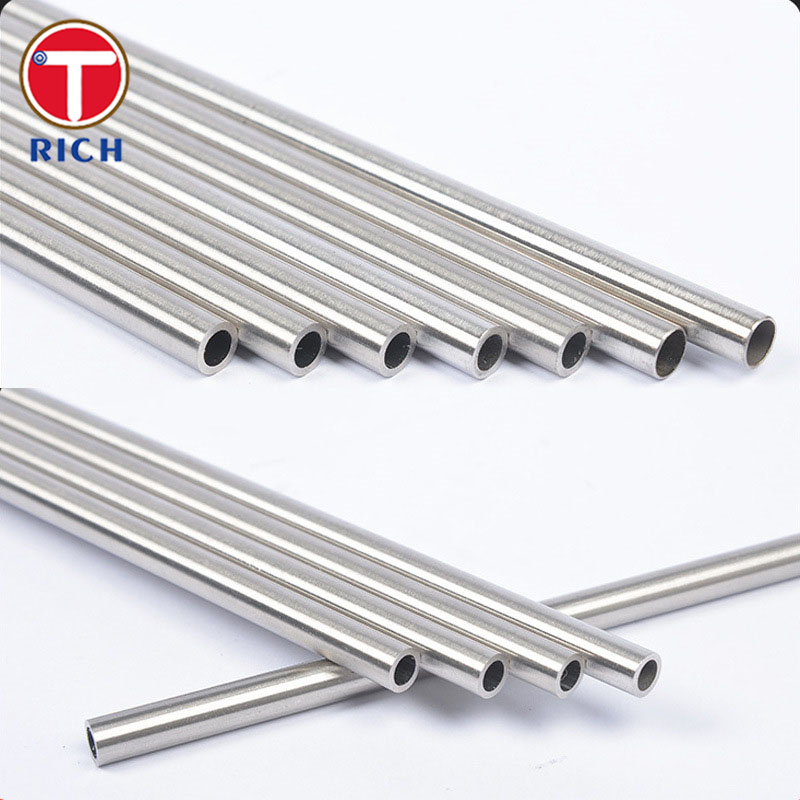

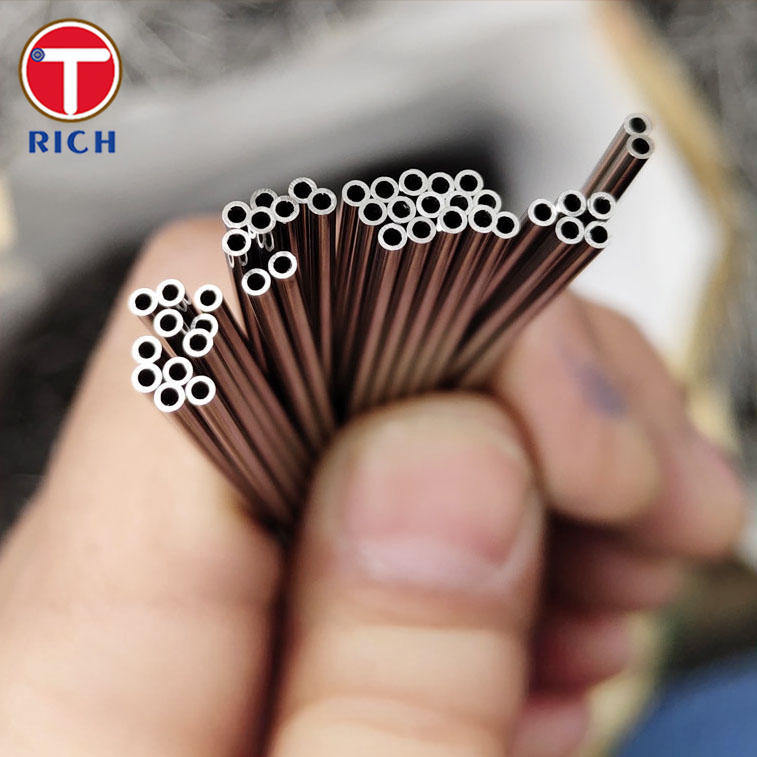

Tube capillaire en acier inoxydable résistant à la corrosion de qualité médicale avec une tolérance dimensionnelle élevée
Détails de produit
tubes capillaires en acier inoxydable de qualité médicale
,Tube capillaire en acier inoxydable résistant à la corrosion
,Tube capillaire en acier inoxydable à tolérance dimensionnelle élevée
Tubes capillaires en acier inoxydable
Matériel
Ce produit est untubes capillaires en acier inoxydable(également appelé tuyau en acier inoxydable de micro ou de petit diamètre), conçu pour les systèmes médicaux et fluidiques de précision.Il fournit un conduit cylindrique creux avec de très petits diamètres internes (ID) et des tolérances dimensionnelles serrées, adapté au transport de petits volumes de liquide ou de gaz dans des conditions contrôlées.Les tubes sont souvent fabriqués à partir d'alliages d'acier inoxydable résistant à la corrosion (généralement de qualité austénitique) et sont traités (traçage à froid)., recuit, polissage) pour assurer une excellente finition de surface, une précision dimensionnelle et une biocompatibilité.
Spécification
Les gammes de spécifications typiques (pouvant varier selon le fabricant) sont les suivantes:
| Paramètre | Variété typique / valeur |
|---|---|
| Diamètre extérieur (OD) | 0.30 mm à 12,70 mm |
| Diamètre intérieur (ID) | de 0,10 mm à 8,00 mm |
| Épaisseur de paroi | 00,05 mm à ~ 1,50 mm |
| Longueur | Jusqu'à ~ 30 m continu (ou coupé en longueur) |
| Tolérance dimensionnelle | Les mesures de sécurité doivent être appliquées en tenant compte de l'état de l'appareil et de l'état de l'appareil. |
| Traitement de surface | Lumineuses brûlées, électropolisées, passivées |
| Type de tube | D'une épaisseur n'excédant pas 1 mm |
Ces gammes représentent des capacités de fabrication typiques; les clients peuvent spécifier des tolérances plus strictes ou des gammes alternatives.
Composition chimique
Le tableau ci-dessous présente un tableau de comparaison de cinq types d'acier inoxydable couramment utilisés pour les tubes capillaires, indiquant la composition chimique typique (en % en poids) selon les références standard et les données du fabricant:
| Grade | C (maximum) | Mn (maximum) | Si (maximum) | Cr (% en poids) | Ni (en %) | Mo (% en poids) |
|---|---|---|---|---|---|---|
| Pour les produits de la catégorie 304 | 00,08 (304), 0,03 (304 L) | 2.00 | 0.75 | 18.0 à 20.0 | 8.0 110 | Je ne sais pas. |
| 316 / 316L | 00,08 (316), 0,035 (316 L) | 2.00 | 0.75 | 16.0 180 | 10.0 140 | 2.0 ¢ 3.0 |
| 321 | 0.08 | 2.00 | 0.75 | 17.0 à 19.0 | 9.0 120 | Je ne sais pas. |
| 347 | - Je ne sais pas.08 | 2.00 | 0.75 | Je suis désolée.0 | - 9 à 12.0 | Je ne sais pas. |
| 17-4 PH (hardé par précipitation) | 0.07 | - Une.00 | 1.00 | 15.5 ¢ 17.5 | 3.0 50 | Je ne sais pas. |
Propriétés mécaniques
| Grade | Résistance à la traction (MPa) | 00,2% résistance au rendement (MPa) | L'allongement (%) | Dureté (HRB ou équivalent) |
|---|---|---|---|---|
| Pour les produits de la catégorie 304 | ≥ 515 MPa | ≥ 205 MPa | ≥ 40% | ≤ 92 HRB |
| 316 / 316L | ≥ 515 MPa | ≥ 205 MPa | ≥ 40% | ≤ 95 HRB |
| 321 | - 515 MPa | Unité d'alimentation | ~ 40% | ~ 95 HRB |
| 347 | Similaire à 321 dans de nombreuses conditions | Je ne sais pas. | Je ne sais pas. | Je ne sais pas. |
| 17 à 4 PH (âge) | ~ 930 ‰ 1100 MPa (après vieillissement) | ~ 850 ‰ 1 000 MPa | ~8 ∼ 15% (en fonction de l'âge) | ~30 ∼39 HRC (convertis) |
Ces propriétés mécaniques dépendent fortement du traitement thermique, du travail à froid et du trempage.le procédé de fabrication peut impliquer le tirage à froid et le recuit pour adapter l'équilibre résistance/ductilité.
Principales caractéristiques
-
C' est excellent.résistance à la corrosion, en particulier contre les fluides corporels, les solutions salines et les désinfectants, en particulier lorsqu'on utilise des matières 316L ou à faible teneur en carbone.
-
Haute pureté, propreté et passivité pour répondre aux normes d'hygiène et de biocompatibilité des dispositifs médicaux.
-
Tolérances dimensionnelles très fines et surfaces internes lisses pour minimiser les perturbations du débit, la chute de pression ou les risques de contamination.
-
Capacité à être fortement pliable et enroulé, si nécessaire, tout en conservant son intégrité.
-
Bonne résistance mécanique même dans de petites épaisseurs de paroi.
-
Compatibilité avec les essais non destructifs (ultra-soniques, tourbillons) pour la détection des défauts.
-
Capacité à gérer des différentiels de pression modérés en fonction de la géométrie et de la qualité.
Normes applicables
En fonction de la géographie et des réglementations médicales, les normes suivantes peuvent s'appliquer aux tubes capillaires en acier inoxydable (en particulier pour les applications médicales ou de précision):
| Type standard | Exemples / pertinence |
|---|---|
| Pour l'utilisation de l'équipement | ASTM A269 (tubes en acier inoxydable austénitique sans couture et soudés); ASTM A632 (tubes en acier inoxydable de petit diamètre et de précision); ASTM A213; ASTM A312; ASTM E213, E209 pour les essais non destructifs |
| Résultats de la recherche | EN 10216-5 (tubes en acier inoxydable); ISO 1127 (tubes ∼ dimensions et tolérances) |
| Médecine / Implantation | ASTM F138 / F139 (pour l'acier inoxydable de qualité médicale fondu sous vide 316LVM) |
| Nationale (par exemple, Chine) | Normes GB/GB-T comme GB/T 13296 (tubes en acier inoxydable sans couture); GB/T 14976 (capillaire de transport de fluide) |
| JIS (Japon) | JIS G 3448 (tubes capillaires en acier inoxydable de précision) |
| GOST (Russie / CEI) | Les normes locales pour les tubes inoxydables peuvent s'appliquer selon la région |
Lors de la certification des dispositifs médicaux, il convient également de tenir compte de la biocompatibilité, des détergents, de la compatibilité de la stérilisation et de la conformité réglementaire (par exemple, ISO 10993, USP classe VI, etc.).
Champs d'application et cas d'utilisation
Domaines d'application généraux
Ce type de tube capillaire en acier inoxydable de petit diamètre est utilisé en médecine, en laboratoire, en analyse, en microfluidie, en instrumentation,et équipements de haute précision où le transport de fluides ou de gaz est nécessaire en volume minimal.
Cas d'utilisation spécifiques dans les domaines médicaux et connexes
-
Catéters / fils de guidage: comme segments de tubes internes ou structurels pour l'administration de médicaments, comme capteurs ou systèmes de guidage.
-
Seringues / systèmes de perfusion: micro-tubes pour un dosage précis, vannes de connexion ou filtres.
-
Aiguilles / assemblages de micro-aiguilles: utilisés dans les puits d'aiguilles ou les conduites de fluides internes.
-
Instruments médicaux: canaux fluides ou gazeux à l'intérieur des dispositifs de diagnostic, des analyseurs, des analyseurs de sang.
-
Dispositifs implantables: dans certains cas (avec des qualités et un traitement appropriés), dans le cadre de capteurs ou de cathéters implantables.
-
Instruments d'analyse ou de laboratoire: raccordement de pompes à haute pression, systèmes de chromatographie, spectromètres de masse, modules microfluidiques.
-
Capteurs / sondes: en tant que coques ou conduits de protection pour les capteurs de pression, de température ou chimiques dans un environnement médical.
Q: Êtes-vous une société commerciale ou un fabricant?
A: fabricant, peut aussi faire du commerce.
Q: Combien de temps avez-vous pour la livraison?
R: Généralement,il est de 10-15 jours si les marchandises sont en stock,ou il est de 30-40 jours si les marchandises ne sont pas en stock,
C'est selon la quantité.
Q: Fournissez-vous des échantillons? Est-ce gratuit ou supplémentaire?
R: Oui, nous pourrions offrir l'échantillon gratuitement, mais vous devez payer le fret.
Q: Quelles sont vos conditions de paiement?
R: Paiement <= 2000USD, 100% à l'avance. Paiement>= 2000USD, 30% T/T à l'avance, solde avant expédition.
Si vous avez d'autres questions, pls n'hésitez pas à me contacter.
-
