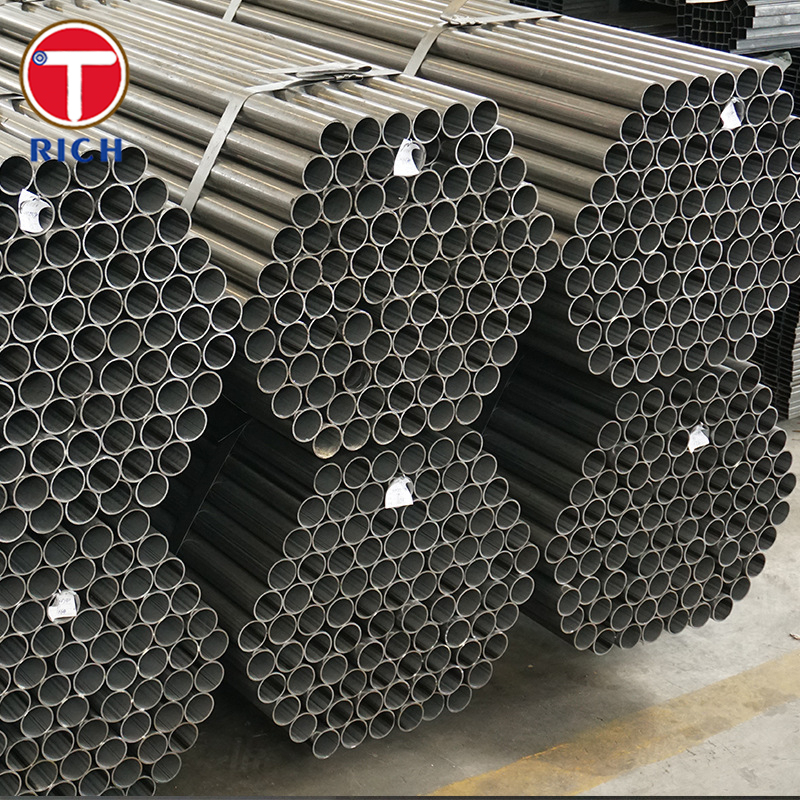

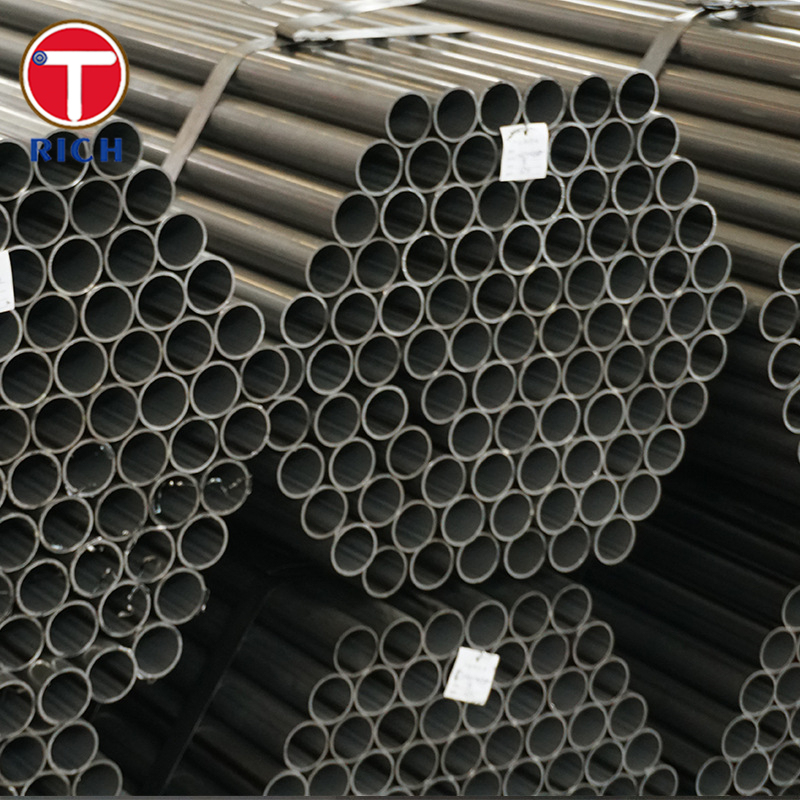

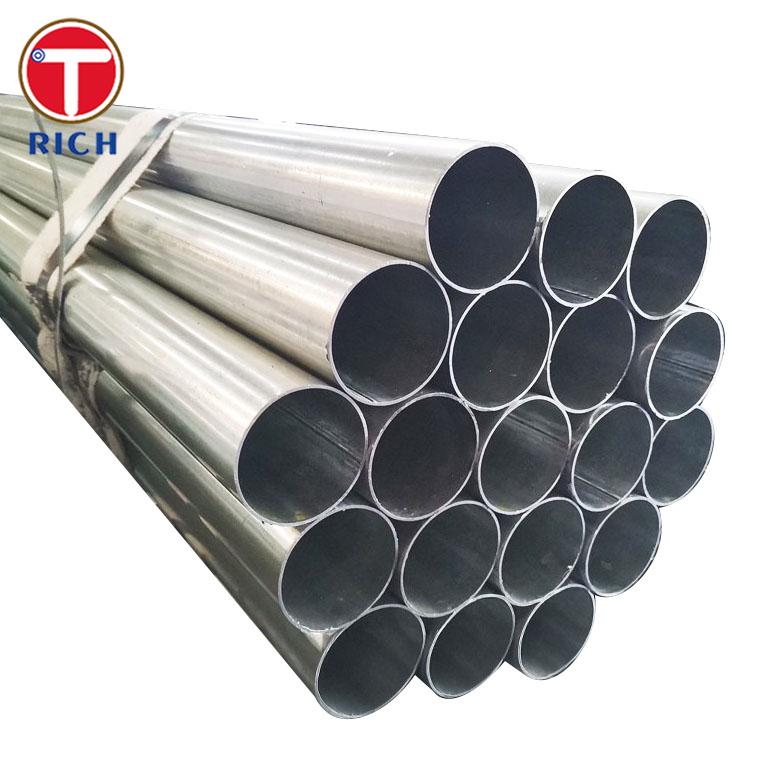

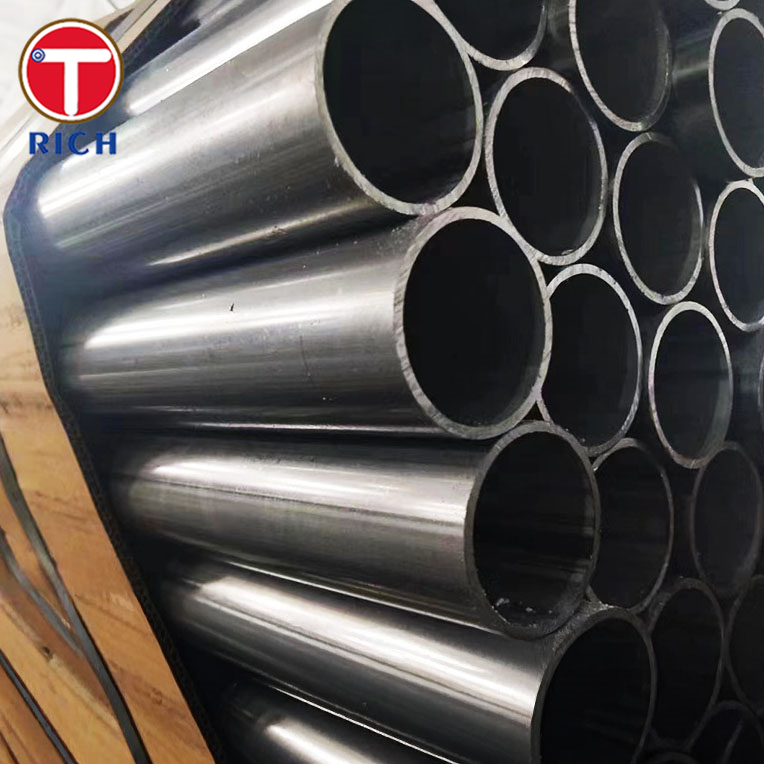

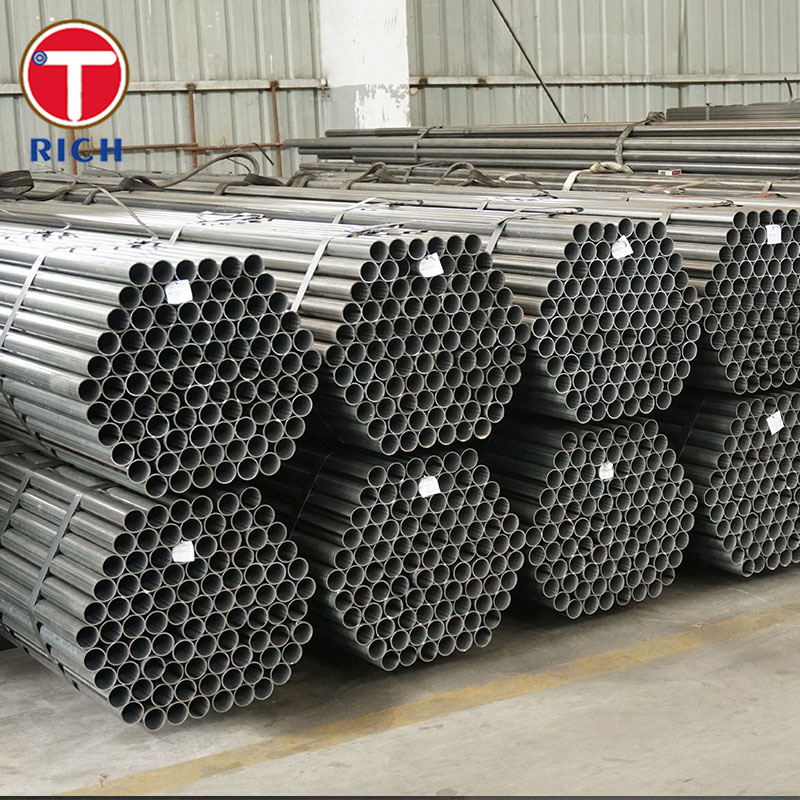

EN 10305-3 28Mn6 Tubes en acier au carbone soudés à froid de 30 à 426 mm de diamètre extérieur pour des applications de précision
Détails de produit
Tubes en acier au carbone de taille froide
,Tolérances serrées Tubes en acier de précision
,Bonne résistance mécanique Tubes soudés à froid
EN 10305-3 / Tube en acier au carbone soudé et calibré à froid 28Mn6 pour applications de précision
Aperçu des matériaux
La norme EN 10305-3 (Tubes soudés calibrés à froid) définit les conditions techniques de livraison des tubes en acier soudés et calibrés à froid utilisés dans les applications de précision.
« 28Mn6 » (numéro d'acier 1.1170) est un acier au carbone contenant du manganèse, traitable thermiquement, couramment utilisé dans les applications mécaniques et automobiles.
Lorsqu'il est utilisé dans des tubes soudés calibrés à froid selon la norme EN 10305-3, le 28Mn6 offre un équilibre entre résistance, formabilité et soudabilité, ce qui le rend adapté aux utilisations structurelles et de précision.
Spécifications
Vous trouverez ci-dessous un résumé des spécifications représentatives (« typiques ») (pas un texte de norme complet) :
-
Type de produit: Tubes en acier soudés calibrés à froid (c'est-à-dire soudés puis réduits à froid pour une tolérance précise) (sections transversales circulaires, carrées, rectangulaires)
-
Diamètre extérieur maximal (circulaire): jusqu'à 193,7 mm selon le champ d'application de la norme
-
Tolérance et rugosité de surface: tolérances dimensionnelles serrées et rugosité de surface maximale autorisée (non librement données dans les sources de résumé)
-
Traitement thermique / Conditions de livraison: tel que soudé, calibré à froid, éventuellement normalisé, recuit ou trempé et revenu selon les exigences et la nuance
-
Épaisseur de paroi / Longueurs typiques: plages courantes (par exemple, épaisseur de paroi à partir d'environ 0,5 mm et plus, longueurs standard typiques par fabricant)
Composition chimique (limites typiques / standard)
| Nuance d'acier | C (en % en poids) | Si (max) | Mn (plage) | P (max) | S (max) |
|---|---|---|---|---|---|
| 28Mn6 (1.1170) | 0,25 – 0,32 | ≤ 0,40 | 1,30 – 1,65 | ≤ 0,035 | ≤ 0,035 |
| C35E (EN) | ~0,32 | ~0,40 | ~0,80–1,20 | ~0,025 | ~0,025 |
| E235 (série EN 10305) | ~0,17 (max) | ~0,35 | ~1,20 (max) | ~0,025 | ~0,025 |
| E355 (série EN 10305) | ~0,22 (max) | ~0,55 | ~1,60 | ~0,025 | ~0,025 |
| E420 (série EN 10305) | ~0,16 (max) | ~0,50 | ~1,70 | ~0,025 | ~0,025 |
Propriétés mécaniques
| Nuance / Condition | Limite d'élasticité (Rp0,2) (MPa) | Résistance à la traction (Rm) (MPa) | Allongement A5 (%) | Réduction de section Z (%) | Résilience (ISO-V) J |
|---|---|---|---|---|---|
| 28Mn6 (Normalisé) | 345 (≤16 mm) | ≥ 630 | ≥ 17 % | — | — |
| 28Mn6 (Trempé et revenu) | ~590 | 800–950 | ≥ 13 | ~40 | min 35 J |
| C35E (acier de construction typique) | ~215–300 (varie selon la condition) | ~400–600 | ~15–20 | — | — |
| E235 (tel que livré dans la norme EN 10305) | ~315 | ~390 | ~25 | — | — |
| E355 (EN 10305) | ~355 | ~490–630 | ~22 | — | — |
| E420 (EN 10305) | ~420 | ~540–630 | ~22 | — | — |
Principales caractéristiques
-
Contrôle dimensionnel de précision: après soudage, le tube est calibré à froid (réduit) pour obtenir des tolérances serrées en diamètre extérieur, en épaisseur de paroi, en rectitude et en circularité selon la norme EN 10305-3.
-
Bonne résistance mécanique: le 28Mn6 peut offrir une résistance modérée à élevée, en particulier lorsqu'il est traité thermiquement.
-
Bonne formabilité: dans des conditions plus douces, il peut être formé à froid, plié ou bridé.
-
Soudabilité: soudabilité acceptable, bien qu'il faille faire attention au traitement et au traitement post-soudure potentiel.
-
Qualité de surface: une rugosité de surface maximale définie est requise par la norme pour garantir la compatibilité dans les applications de précision.
-
Polyvalence du traitement thermique: il prend en charge la normalisation, la trempe et le revenu, le recuit, offrant une flexibilité pour adapter les plages de propriétés.
Conformité / Normes applicables
-
EN 10305-3:2023 — Tubes en acier pour applications de précision, conditions techniques de livraison des tubes soudés calibrés à froid.
-
Versions antérieures : EN 10305-3:2016 / 2010 / 2002
-
Le tube doit également satisfaire aux normes générales de livraison des produits en acier et aux normes de référence telles que EN 10020, EN 10021, EN 10027, EN 10204, EN 10266, et aux normes d'essai comme EN 10246-3 (contrôle par courants de Foucault des tubes).
-
La norme est applicable pour un diamètre extérieur ≤ 193,7 mm (pour une section transversale circulaire) et peut également être étendue aux tubes carrés/rectangulaires.
Domaines d'application
Champs d'application larges
Ce tube convient à une utilisation structurelle, mécanique et d'assemblage de précision dans des domaines tels que les systèmes automobiles, les machines, les cadres de meubles, l'instrumentation mécanique et les gabarits d'assemblage.
Cas d'utilisation spécifiques
| Domaine d'application | Utilisation typique du tube soudé calibré à froid 28Mn6 |
|---|---|
| Automobile et châssis de véhicules | Traverses structurelles, entretoises de renfort, châssis tubulaires |
| Équipement mécanique / Automatisation | Cadres de précision, rails de guidage, supports, boîtiers de capteurs |
| Meubles et accessoires | Éléments de cadre ou supports minces et à haute résistance |
| Systèmes de transport et de manutention | Rails légers, rouleaux, tubes de guidage |
| Instrumentation / Équipement de laboratoire | Enceintes, arbres, tubes nécessitant des tolérances contrôlées |
Q : Êtes-vous une société commerciale ou un fabricant ?
R : fabricant, peut également faire du commerce.
Q : Combien de temps dure votre délai de livraison ?
R : Généralement, il est de 10 à 15 jours si les marchandises sont en stock, ou de 30 à 40 jours si les marchandises ne sont pas en stock,
cela dépend de la quantité.
Q : Fournissez-vous des échantillons ? est-ce gratuit ou en supplément ?
R : Oui, nous pourrions offrir l'échantillon gratuitement, mais nous devons payer les frais de transport.
Q : Quelles sont vos conditions de paiement ?
R : Paiement=2000USD, 30% T/T à l'avance, solde avant expédition.
Si vous avez une autre question, n'hésitez pas à me contacter.
-
