Tube à ailettes en spirale pour échangeurs de chaleur industriels avec une efficacité de transfert thermique élevée et une forte liaison des ailettes
Détails de produit
Tube à ailettes en spirale pour échangeurs de chaleur industriels
,Tube à ailettes en spirale à haute efficacité de transfert thermique
,Tube à ailettes en spirale à liaison d'ailettes solide
Tube à ailettes hélicoïdales soudées à ailettes hélicoïdales dentelées pour échangeurs de chaleur industriels
Matériau

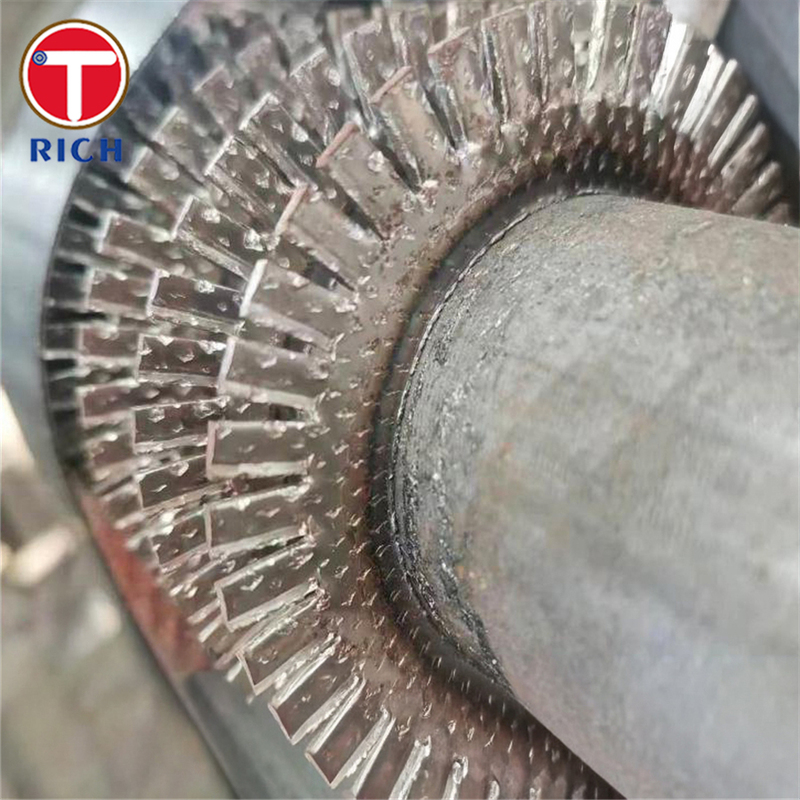

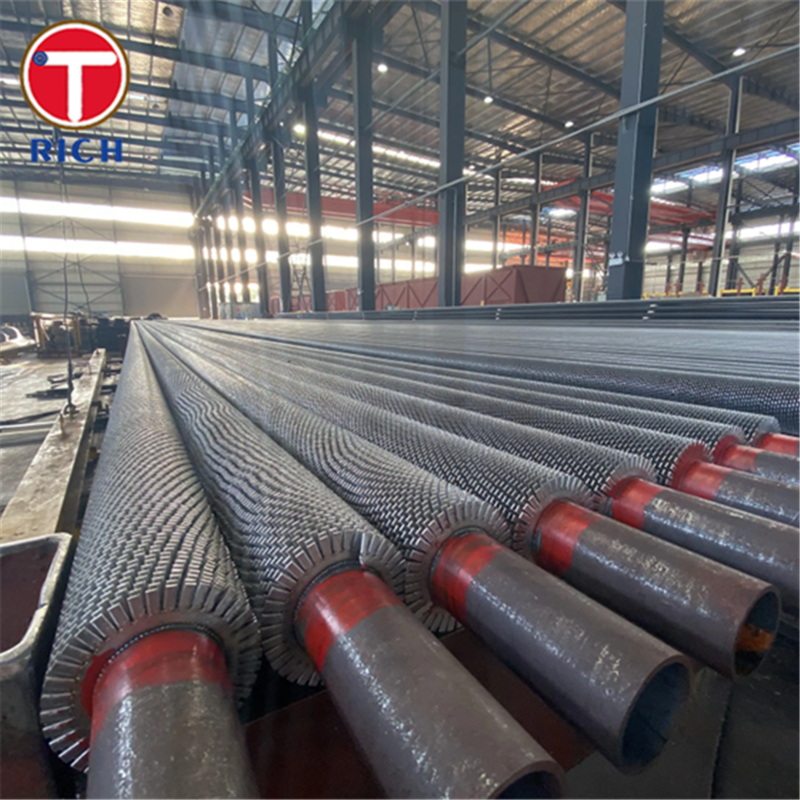

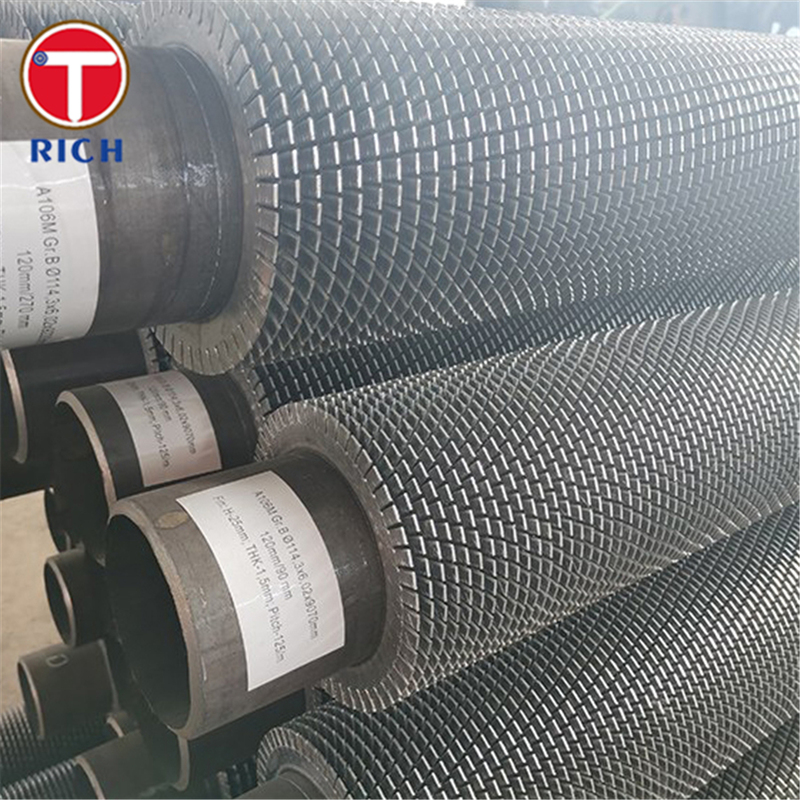

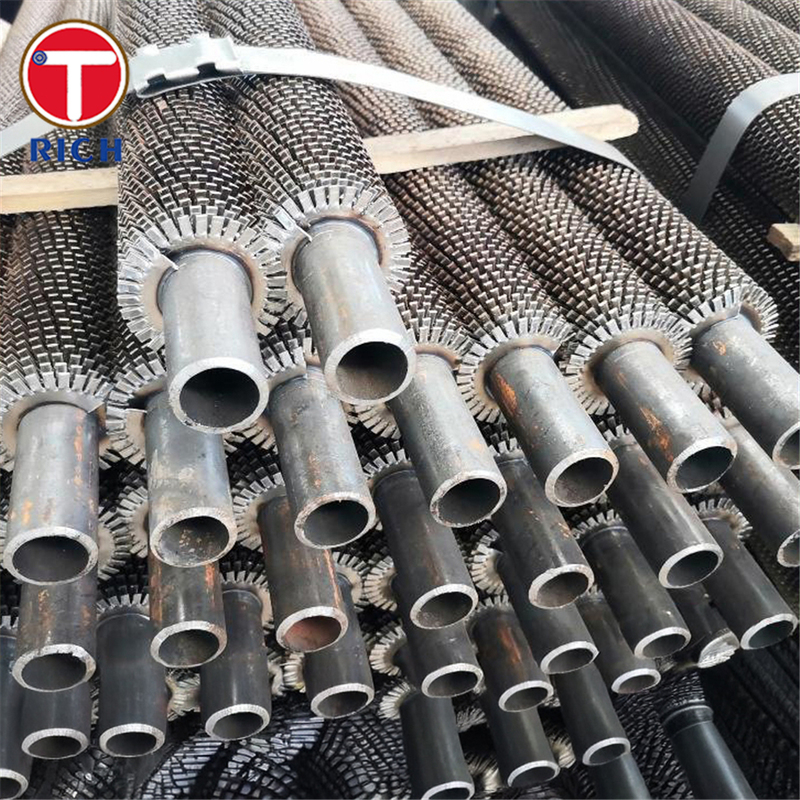

Le tube à ailettes hélicoïdales, également connu sous le nom de tube à ailettes hélicoïdales dentelées soudées, est un type de composant d'échange thermique amélioré fabriqué en soudant des ailettes hélicoïdales à la surface d'un tube de base. Le tube de base est généralement fabriqué en acier au carbone, en acier inoxydable ou en acier allié, tandis que les ailettes sont généralement fabriquées à partir des mêmes matériaux ou de matériaux compatibles. Les ailettes sont enroulées en hélice et soudées sur la surface extérieure du tube pour augmenter l'efficacité du transfert de chaleur dans les échangeurs de chaleur refroidis par air, les chaudières et les radiateurs industriels.
Spécifications
-
Matériau du tube de base :Acier au carbone, acier inoxydable ou acier allié (ASTM A179, A213, A333, etc.)
-
Matériau des ailettes :Acier au carbone, acier inoxydable ou acier allié
-
Type d'ailettes :Ailette hélicoïdale dentelée (continue ou segmentée)
-
Hauteur des ailettes :8–16 mm
-
Épaisseur des ailettes :0,8–1,5 mm
-
Pas des ailettes :2,5–10 mm
-
Diamètre extérieur du tube :19–63,5 mm
-
Épaisseur de paroi du tube :2–5 mm
-
Fixation des ailettes :Soudage par résistance à haute fréquence
-
Longueur :Jusqu'à 15 mètres (personnalisable)
Principales caractéristiques
-
Efficacité de transfert de chaleur élevée :La conception des ailettes dentelées crée des turbulences dans le flux d'air, améliorant les performances globales de transfert de chaleur.
-
Liaison forte des ailettes :Le processus de soudage à haute fréquence assure une excellente liaison métallurgique entre les ailettes et le tube de base, garantissant une longue durée de vie en cas de cycles thermiques.
-
Résistance à la corrosion et à l'oxydation :Adapté aux environnements gazeux à haute température et corrosifs.
-
Conception personnalisable :Les dimensions, le pas et les matériaux des ailettes peuvent être adaptés à des applications industrielles spécifiques.
-
Durabilité :Excellente résistance mécanique pour résister aux vibrations, à la dilatation thermique et aux cycles de contraction.
Nos avantages
Du point de vue d'un fabricant professionnel, nous nous concentrons sur plusieurs aspects clés qui intéressent le plus les clients :
-
Soudage de précision et contrôle de la rectitude :
Nos lignes de soudage à haute fréquence avancées garantissent une cohérence de la liaison ailette-tube, avec une rectitude du tube contrôlée à ±1 mm/m et une distorsion minimale. -
Précision dimensionnelle et tolérance :
La tolérance du diamètre extérieur du tube est maintenue à ±0,5 %, et la précision du pas des ailettes est de ±0,2 mm, assurant une uniformité optimale de l'échange thermique. -
Durée de vie prolongée :
Nous utilisons des tests par ultrasons et par courants de Foucault pour garantir l'intégrité des soudures, ce qui prolonge considérablement la durée de vie des produits par rapport aux tubes à ailettes classiques. -
Certification et traçabilité des matériaux :
Chaque lot de matériaux est assorti d'une traçabilité complète selon les normes ISO 9001, garantissant la conformité aux spécifications ASTM/EN/JIS. -
Options de protection contre la corrosion :
Des traitements de surface optionnels tels que la galvanisation, le revêtement en aluminium ou la peinture époxy sont disponibles pour une résistance accrue à la corrosion.
Composition chimique (comparaison des nuances typiques)
| Nuance | Norme | C (%) | Si (%) | Mn (%) | P (%) | S (%) | Cr (%) | Ni (%) | Mo (%) |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | ASTM | 0,10 | 0,30 | 0,40–0,70 | ≤0,035 | ≤0,035 | — | — | — |
| ASTM A213 T11 | ASTM | 0,10–0,20 | 0,50–1,00 | 0,30–0,60 | ≤0,025 | ≤0,025 | 1,00–1,50 | 0,40–0,65 | 0,44–0,65 |
| ASTM A213 TP304 | ASTM | ≤0,08 | ≤1,00 | ≤2,00 | ≤0,045 | ≤0,030 | 18,0–20,0 | 8,0–11,0 | — |
| ASTM A213 TP316 | ASTM | ≤0,08 | ≤1,00 | ≤2,00 | ≤0,045 | ≤0,030 | 16,0–18,0 | 10,0–14,0 | 2,00–3,00 |
| ASTM A333 Gr.6 | ASTM | ≤0,30 | 0,10–0,35 | 0,29–1,06 | ≤0,025 | ≤0,025 | — | — | — |
Propriétés mécaniques
| Nuance | Résistance à la traction (MPa) | Limite d'élasticité (MPa) | Allongement (%) | Dureté (HB) |
|---|---|---|---|---|
| ASTM A179 | ≥325 | ≥180 | ≥35 | ≤77 |
| ASTM A213 T11 | ≥415 | ≥205 | ≥30 | ≤163 |
| ASTM A213 TP304 | ≥515 | ≥205 | ≥40 | ≤160 |
| ASTM A213 TP316 | ≥515 | ≥205 | ≥40 | ≤160 |
| ASTM A333 Gr.6 | ≥415 | ≥240 | ≥30 | ≤143 |
Normes applicables
-
ASTM :A179 / A213 / A333 / A556 / A210
-
EN :EN 10216-2 / EN 10217-5
-
JIS :JIS G3461 / G3462
-
GB :GB/T 13793 / GB/T 5310
-
GOST :GOST 8732 / 8734
Domaines d'application
Les tubes à ailettes hélicoïdales soudées sont largement utilisés dans les échangeurs de chaleur industriels pour le refroidissement par air, le chauffage des gaz et les systèmes de récupération d'énergie.
Applications spécifiques :
-
Centrales électriques :Préchauffeurs d'air, économiseurs et condenseurs.
-
Industrie pétrochimique :Refroidisseurs de gaz de procédé, unités de récupération de chaleur.
-
Raffineries :Refroidisseurs à ailettes d'air, générateurs de vapeur à récupération de chaleur (HRSG).
-
Aciéries et usines métallurgiques :Récupération de chaleur des gaz de combustion.
-
CVC et réfrigération :Condenseurs et évaporateurs industriels refroidis par air.
Q : Êtes-vous une société commerciale ou un fabricant ?
R : Fabricant, peut également faire du commerce.
Q : Combien de temps dure votre délai de livraison ?
R : Généralement, il est de 10 à 15 jours si les marchandises sont en stock, ou de 30 à 40 jours si les marchandises ne sont pas en stock,
cela dépend de la quantité.
Q : Fournissez-vous des échantillons ? Est-ce gratuit ou en supplément ?
R : Oui, nous pourrions offrir l'échantillon gratuitement, mais nous devons payer les frais de transport.
Q : Quelles sont vos conditions de paiement ?
R : Paiement<=2000 USD, 100 % à l'avance. Paiement>2000 USD, 30 % T/T à l'avance, solde avant expédition.
Si vous avez une autre question, n'hésitez pas à me contacter.
-
