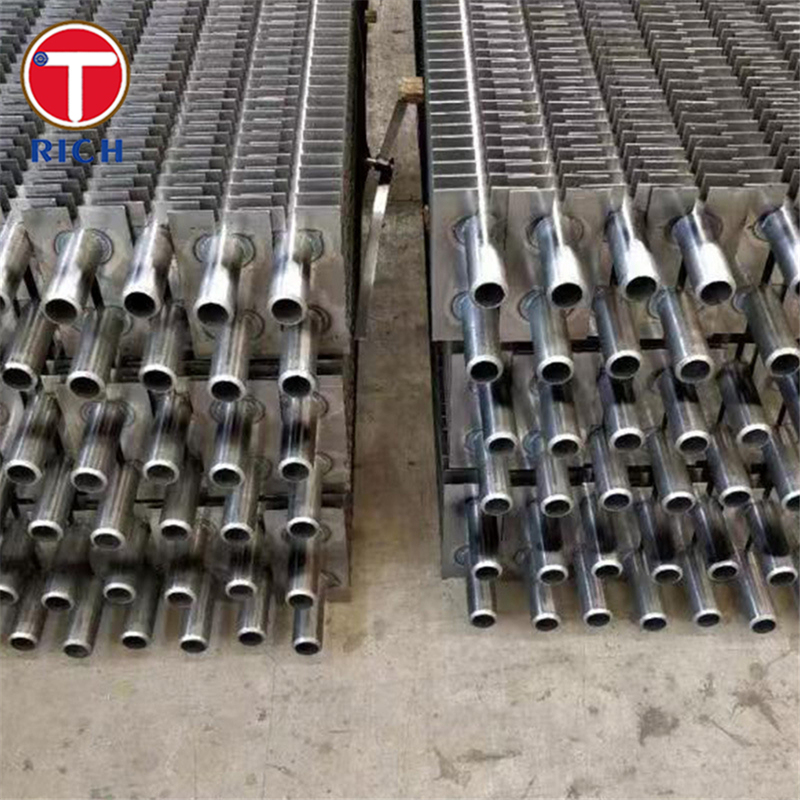

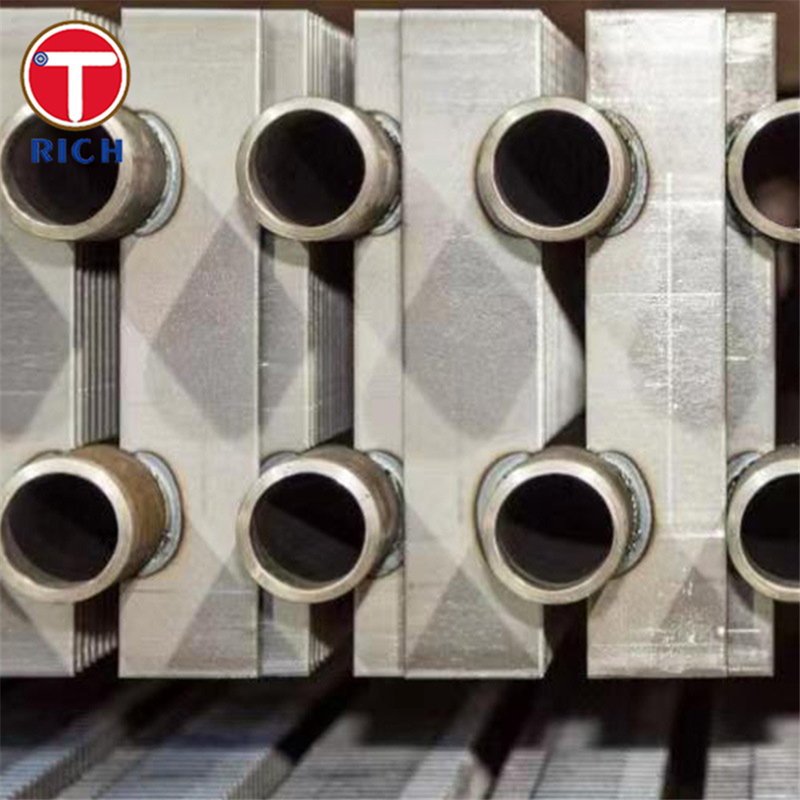

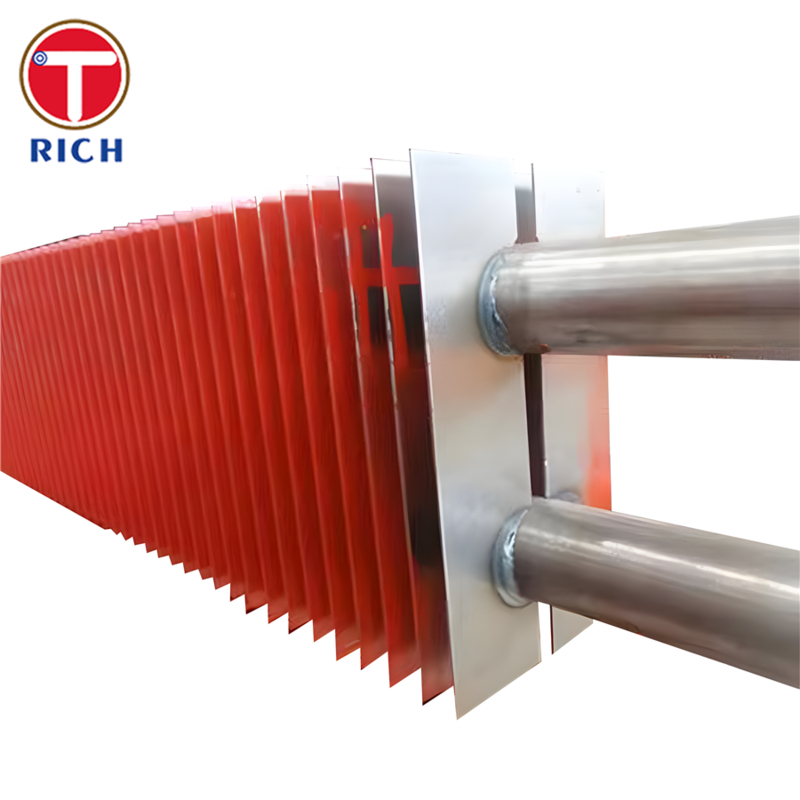

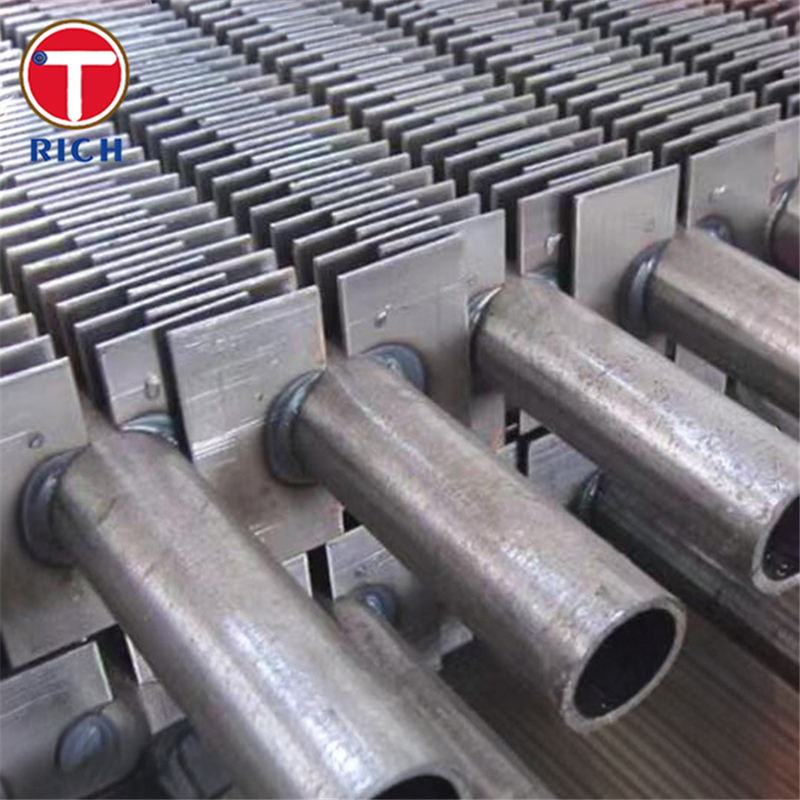

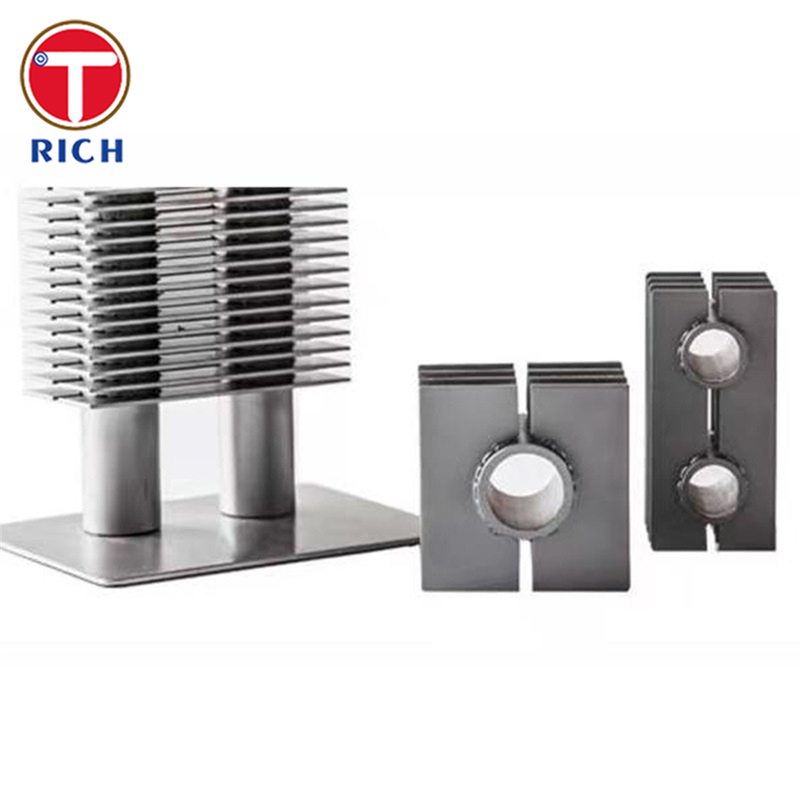

Tubes soudés à haute fréquence pour échangeurs de chaleur de type H/HH

Les tubes à nageoires soudés à haute fréquence de type H/HH sont des tubes à nageoires plates rectangulaires (en forme de H) ou double rectangulaires (HH) utilisés comme éléments de transfert de chaleur compacts et à haut rendement dans les économisateurs,Préchauffage à l'air et autres échangeurs de chaleur gaz-fluideDeux plaques d'acier sont soudés par résistance sur les côtés opposés d'un tube rond de base,en formant une section transversale H qui augmente considérablement la surface extérieure tout en créant des canaux droits de gaz de combustion avec une faible chute de pression et une bonne accessibilité au soufflage de suie.

Les spécifications

• Surdose du tube de base:25­63 mm (autres diamètres sur demande)

• Épaisseur de paroi du tube de base:≥ 3,0 mm pour les chaudières

• Longueur maximale:jusqu'à environ 18 m par tube (selon la qualité et les limites de manutention)

• Hauteur des nageoires:jusqu'à environ 200 mm

• Épaisseur des nageoires:1.5·3,5 mm

• Distance entre les nageoires (pitch):généralement 8 ̊30 mm

• Matériaux de tubes de base:acier au carbone, acier peu allié, acier allié Cr-Mo, acier inoxydable austénitique

• Matériaux des nageoires:en acier au carbone, en acier peu allié ou en acier inoxydable pour correspondre aux conditions de service

Principaux avantages

1. Efficacité thermique élevée dans un ensemble compact
   Les ailerons rectangulaires de plaque H/HH fournissent plusieurs fois la surface de chauffage d'un économiseur de tube simple du même diamètre et de la même longueur, permettant des bancs d'échangeurs de chaleur beaucoup plus petits et plus légers.

2. Faible usure, faible contamination par les gaz de combustion poussiéreux
   Les tubes à nageoires de type H sont largement utilisés pour les unités à charbon, les chaudières CFB et les économiseurs d'incinérateurs de déchets, car les conduits droits et la zone de débit de gaz élargie contribuent à réduire la vitesse du gaz,l'érosion et le dépôt de cendres par rapport aux tubes lisses ou à nageoires spirales.

3. Liens robustes soudés à haute fréquence de la nageoire au tube
   Le soudage automatique par résistance à haute fréquence produit une liaison métallurgique continue le long du bord de la nageoire avec une zone affectée par la chaleur minimale,donnant une résistance à la traction élevée à l'articulation et une excellente résistance aux vibrations, le cycle thermique et le soufflage de suie.

Composition chimique

Les valeurs sont les limites d'analyse de la cuillère des normes respectives; les résultats réels des essais de broyage sont généralement dans ces plages.

Propriétés mécaniques

Normes applicables

Les tubes de base pour les tubes à nageoires H/HH sont généralement fabriqués pour:

• Pour l'utilisation de l'appareil, voir point 6.2.Série A179, A192, A210, A213 pour les tubes de chaudière et d'échangeur de chaleur

• Le nom de l'entreprise:Les catégories EN 10216-2 telles que P235GH, P265GH pour le service sous pression à température élevée

• - Je vous en prie.Tubes de chaudière à haute pression GB/T 5310 (par exemple, 20G)

• JIS / GOST:Catégories équivalentes de chaudières et de tubes à pression selon les spécifications du projet

Applications typiques

• Appareils de chauffage électrique et industriels:les économiseurs, les économiseurs à basse température, les préchauffeurs à air, les chaudières à chaleur usée

• Réutilisation de la chaleur résiduelle:les refroidisseurs de gaz de combustion des unités à charbon, à pétrole et d'incinération de déchets, des chaudières CFB et des fours de procédé

• Secteurs des procédés et de la marine:sections de convection à chauffage à combustion, refroidisseurs de gaz de procédé et économiseurs de gaz d'échappement maritimes utilisant des gaz à haute température chargés de poussière

Q: Êtes-vous une société commerciale ou un fabricant?

A: fabricant, peut aussi faire du commerce.

Q: Combien de temps avez-vous pour la livraison?

R: Généralement,il est de 10-15 jours si les marchandises sont en stock,ou il est de 30-40 jours si les marchandises ne sont pas en stock,

C'est selon la quantité.

Q: Fournissez-vous des échantillons? Est-ce gratuit ou supplémentaire?

R: Oui, nous pourrions offrir l'échantillon gratuitement, mais vous devez payer le fret.

Q: Quelles sont vos conditions de paiement?

R: Paiement <= 2000USD, 100% à l'avance. Paiement>= 2000USD, 30% T/T à l'avance, solde avant expédition.

Si vous avez d'autres questions, pls n'hésitez pas à me contacter.
