KL Fin Tube avec conception en L-pied en forme de crochet pour une efficacité élevée de transfert de chaleur et une résistance à la corrosion
Détails de produit
Tube à ailettes KL à pied en L moleté
,Tube à ailettes à haute efficacité de transfert thermique
,Tubes échangeuses de chaleur résistantes à la corrosion
Tuyaux à aileron KL (tuyaux à aileron à pieds en L de type KL pour échangeurs de chaleur)
Matériau / Description du produit

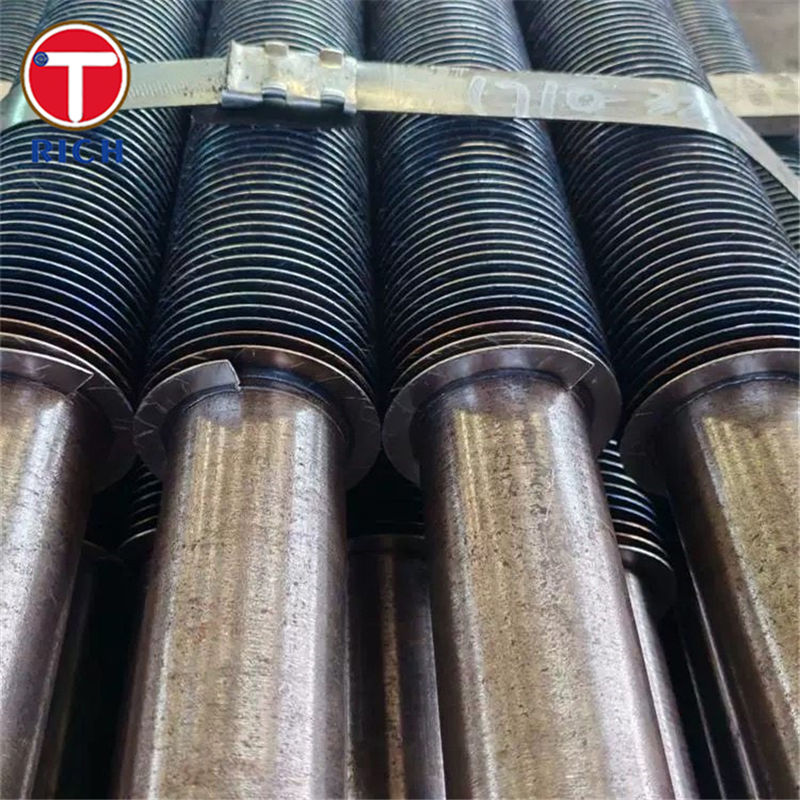

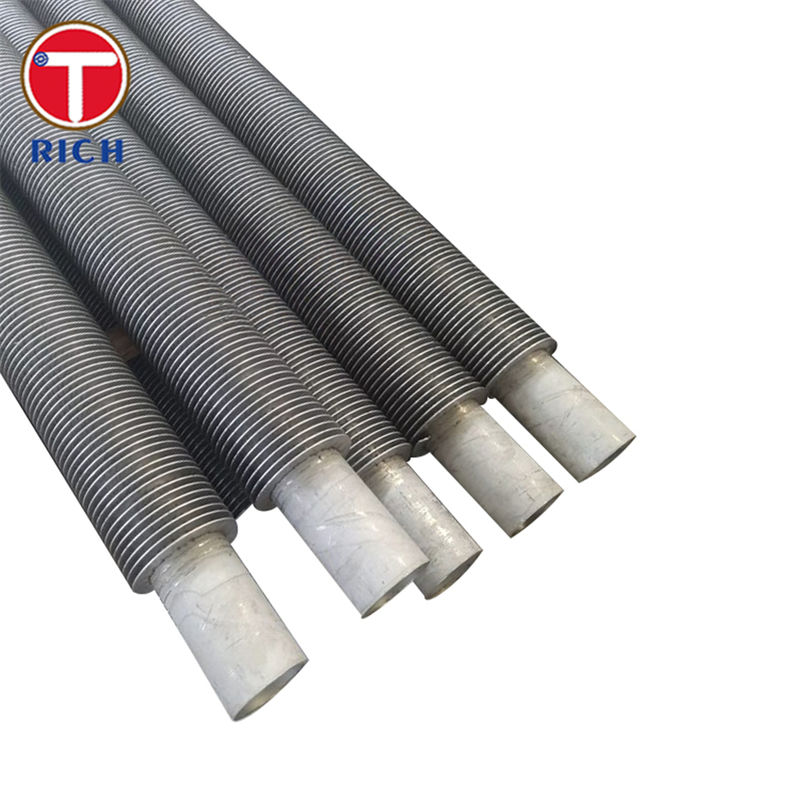

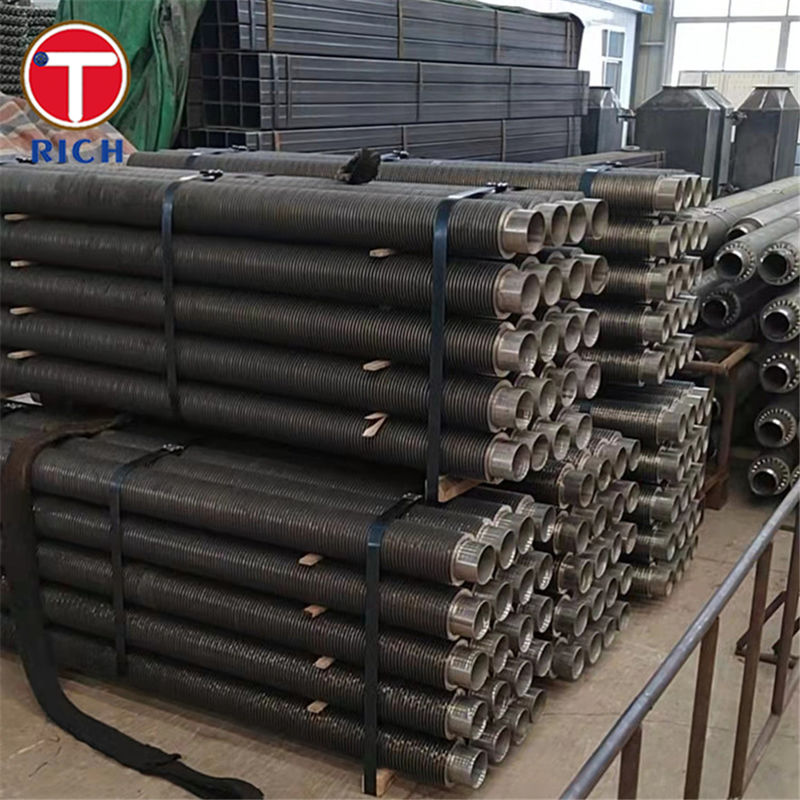

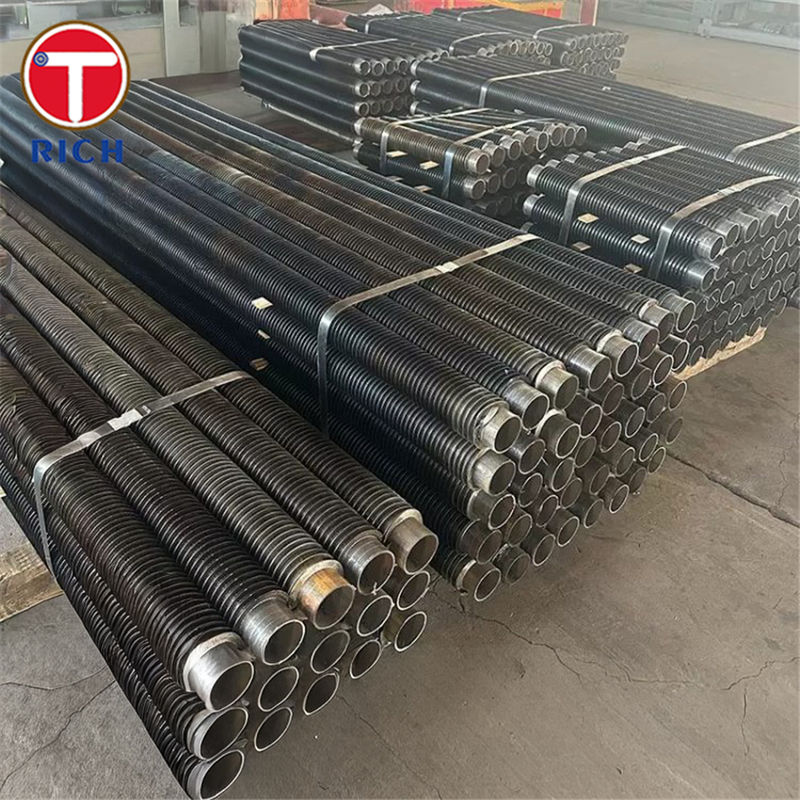

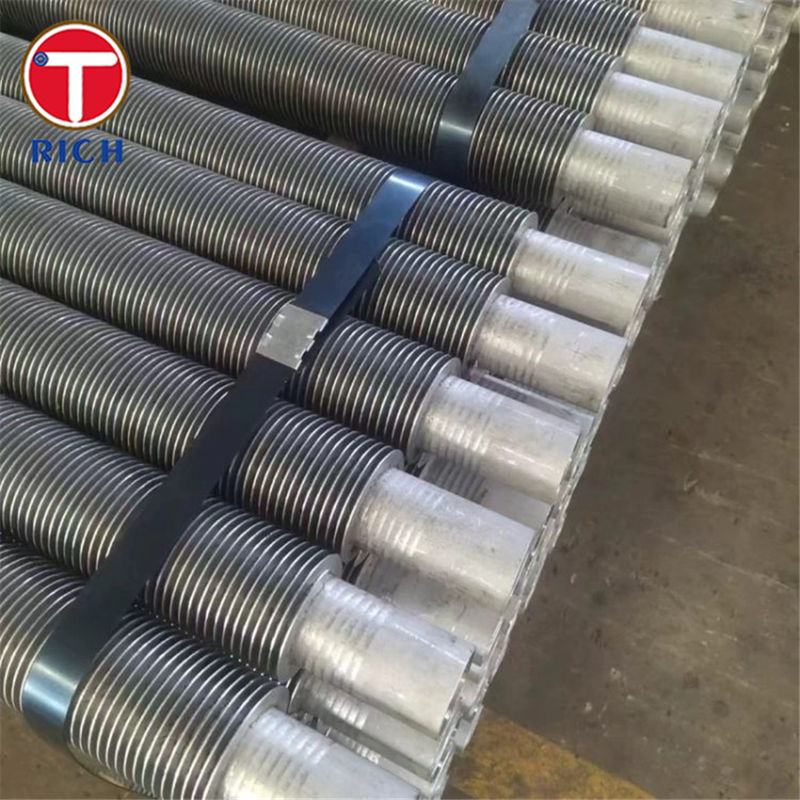

Le tube à nageoires KL (tube à nageoires à pieds en L enroulé de type KL) est un tube à nageoires enroulé où une bande de nageoires en forme de L est enroulée en hélice sur un tube de base pré-enroulé.Le bourdonnement et le pied en L créent un verrouillage mécanique serré et une grande zone de contact métal à métal, améliorant l'efficacité du transfert de chaleur et la stabilité de la liaison des nageoires par rapport aux nageoires L ou LL standard.
Les matériaux typiques pour les tubes de base comprennent l'acier au carbone sans soudure (ASTM A179, A192, A210 grade A1), l'acier à faible alliage (ASTM A213 T11) et l'acier inoxydable (ASTM A213 TP304).Les tubes à nageoires KL sont principalement utilisés dans les échangeurs de chaleur refroidis à l'air, refroidisseurs à gaz et faisceaux compacts à nageoires dans les centrales électriques, pétrochimiques et de transformation du gaz.
Les spécifications
Tubes de base
-
Le diamètre extérieur: environ 12,7 ′′ 50,8 mm (1⁄2 " ′′ 2 ")
-
Épaisseur de paroi: généralement ≥ 1,65 mm, selon la pression de conception et le code
-
Matériaux (exemples): ASTM A179, A192, A210 Gr A1, A213 T11, A213 TP304
Géométrie des nageoires
-
Hauteur des nageoires: environ 8 ̊20 mm
-
Épaisseur des nageoires: environ 0,3 à 0,8 mm
-
L'envergure des nageoires est d'environ 8 à 12 nageoires par pouce
-
Matériaux de nageoires: aluminium ou cuivre
Plage de température
-
Limite supérieure de conception habituelle pour le fonctionnement d'un refroidisseur d'air: environ 250 °C, sous réserve de l'alliage du tube, du matériau des nageoires et du code de conception.
Principales caractéristiques
-
Une forte liaison nageoire-tube avec un tube de base et une nageoire-pied en L.
-
Efficacité élevée du transfert de chaleur due à la grande surface de contact du métal
-
Bonne résistance au cycle thermique et aux vibrations
-
Combinaisons flexibles de matériaux de tubes et de nageoires pour correspondre au procédé
Nos avantages
-
Cycles thermiques et relâchement des nageoires
Les tubes à nageoires KL maintiennent mécaniquement la nageoire fixée à la surface du tube enroulé, ce qui maintient les performances après des cycles répétés de démarrage/arrêt et de température. -
Corrosion et sélection des matériaux
On fait correspondre les niveaux de tubes au service:-
ASTM A179 / A192 / A210 Gr A1 pour les travaux propres ou légèrement corrosifs
-
ASTM A213 T11 pour les gaz de combustion à température plus élevée ou légèrement corrosifs
-
ASTM A213 TP304 et autres options inoxydables ou Cu ̊Ni pour les supports plus agressifs
-
-
Élimination des impuretés et nettoyage
La hauteur et la hauteur des nageoires sont sélectionnées de manière à ce que les faisceaux puissent être nettoyés avec des jets d'air, de vapeur ou d'eau sans endommager les nageoires, ce qui maintient la capacité stable pendant toute la durée de vie de l'échangeur. -
Coût par rapport aux nageoires extrudées
Le tube à nageoires KL offre une adhérence plus forte et de meilleures performances thermiques que les nageoires L/LL de base, mais avec un coût inférieur et une plus grande flexibilité du matériau que les nageoires entièrement extrudées dans de nombreuses applications. -
Normes et documentation
Les tubes de base sont fabriqués selon les normes ASTM/ASME, EN, JIS, GOST ou GB avec des rapports complets d'essais de matériaux et une traçabilité pour soutenir les codes de conception internationaux.
Composition chimique
| Grade | La norme | C (%) | Si (%) | Mn (%) | P max (%) | S max (%) | Cr (%) | Mo (%) | Ni (%) |
|---|---|---|---|---|---|---|---|---|---|
| Pour l'aérospatiale | A179 | 0.06'018 | ≤ 025 | 0Un calibre 270.63 | 0.035 | 0.035 | Je ne sais pas. | Je ne sais pas. | Je ne sais pas. |
| Pour l'utilisation dans les machines à coudre | A192 | 0.06'018 | ≤ 025 | 0.35 à 0.65 | 0.025 | 0.020 | Je ne sais pas. | Je ne sais pas. | Je ne sais pas. |
| Pour l'application de la norme ASTM A210 Gr A1 | A210 | ≤ 027 | ≤ 010 | ≤ 093 | 0.035 | 0.035 | Je ne sais pas. | Je ne sais pas. | Je ne sais pas. |
| Pour les appareils à commande numérique | A213 | 0.05 à 0.15 | 0.50 ¢1.00 | 0.30 à 0.60 | 0.025 | 0.035 | 1.00 ¥1.50 | 0.44 à 0.65 | Je ne sais pas. |
| Pour l'utilisation dans les appareils de traitement des eaux usées | A213 | ≤ 008 | ≤ 100 | ≤ 2.00 | 0.045 | 0.03 | 18.0 ¢20.0 | Je ne sais pas. | 8.0 ¢ 11.0 |
Propriétés mécaniques
| Grade | La norme | Le niveau de résistance à la traction (MPa) | Résultat min (MPa) | L'allongement min (%) | Limite de dureté typique |
|---|---|---|---|---|---|
| Pour l'aérospatiale | A179 | 325 | 180 | 35 | environ 72 HRB max. |
| Pour l'utilisation dans les machines à coudre | A192 | 325 | 180 | 35 | HB/HRB max spécifié |
| Pour l'application de la norme ASTM A210 Gr A1 | A210 | 415 | 255 | 30 | selon A210 |
| Pour les appareils à commande numérique | A213 | 415 | Le montant de l'aide est fixé à: | 30 | environ 85 HRB max. |
| Pour l'utilisation dans les appareils de traitement des eaux usées | A213 | 515 | 205 | 35 | environ 192 HBW maximum |
Normes et domaines d'application applicables
Normes applicables:ASTM/ASME A179, A192, A210, A213; EN 10216 / EN 10217; JIS G3461 / G3462; les normes correspondantes GOST et GB pour les tubes à nageoires et les refroidisseurs à air.
Les champs d'application:
-
Génération d'électricité ️ condensateurs refroidis à l'air, refroidisseurs de gaz de chaudière et bobines de récupération de la chaleur usée
-
Échangeurs de chaleur refroidis à l'air, refroidisseurs de compresseurs, économiseurs à nageoires
-
Récupérateurs de gaz et unités de récupération de chaleur des gaz de réserve
-
Installations de produits chimiques et d'engrais - refroidisseurs de gaz de réacteur et condensateurs aériens
-
CAO et refroidissement industriel refroidisseurs à sec et échangeurs de chaleur à serpentine
