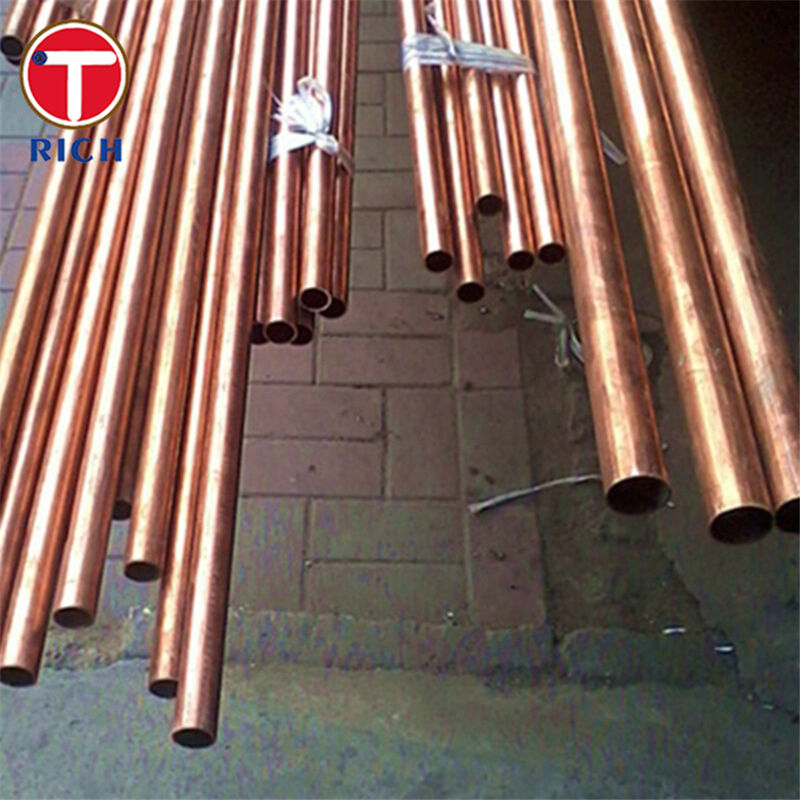

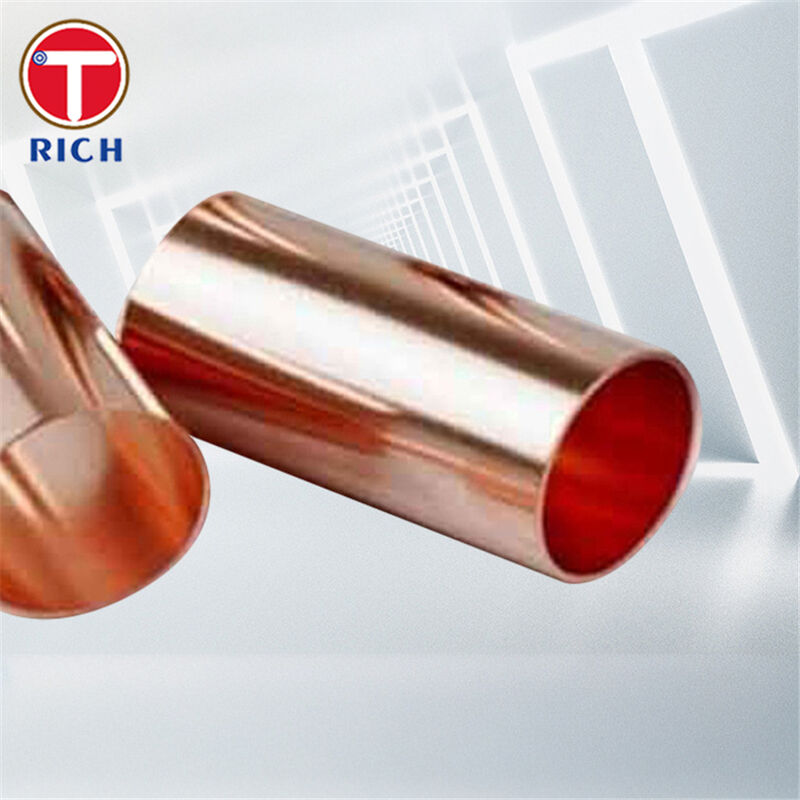

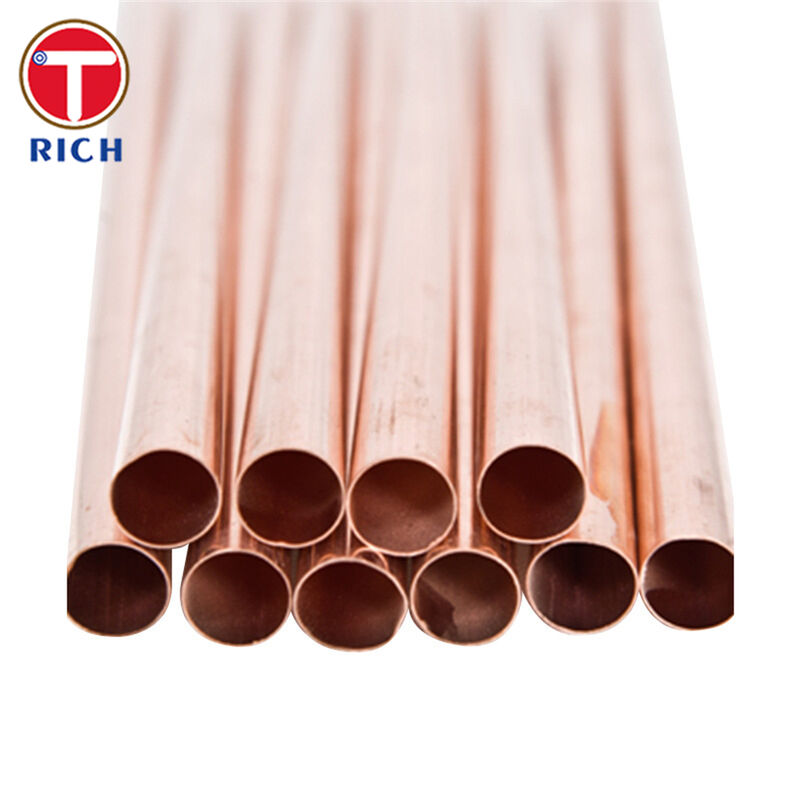

Tube en alliage de cuivre ASTM B75 C12200 Tubes en alliage de cuivre de haute qualité pour le traçage à la vapeur

Description du matériau

Le tube en alliage de cuivre ASTM B75 C12200 est un tube sans soudure, étiré à froid, en cuivre désoxydé au phosphore (Cu-DHP) conçu pour les services d'ingénierie générale et particulièrement adapté au traçage à la vapeur et aux conduites de vapeur à basse et moyenne température.

L'alliage (UNS C12200 / Cu-DHP) combine :

• Une très haute pureté de cuivre (≥99,9 % Cu, y compris Ag) avec 0,015 à 0,040 % de phosphore comme désoxydant, assurant une résistance à la fragilisation par l'hydrogène et une bonne soudabilité.

• Excellente conductivité thermique et bonne résistance à la corrosion dans les environnements typiques de vapeur et de condensats.

Cela en fait un choix robuste et économique pour le traçage à la vapeur des pipelines de procédé, des vannes, des instruments et des équipements auxiliaires.

Spécifications

Grade et norme

• Matériau : cuivre désoxydé au phosphore, P résiduel élevé (Cu-DHP)

• UNS : C12200

• Forme du produit : tube en cuivre sans soudure

• Norme en vigueur : ASTM B75 / B75M – Tube en cuivre sans soudure

Désignations équivalentes (à titre de référence)

• EN : Cu-DHP, CW024A

• JIS : C1220 (C1220T pour tube)

• GB : TP2 (tube en cuivre désoxydé au phosphore)

• GOST : Cuivre désoxydé de type M1Ф utilisé dans les tubes en cuivre GOST 617

Processus de fabrication

• Tube sans soudure, travaillé à chaud et étiré à froid

• Fourni soit :

  • Entièrement recuit (bobines souples / longueurs droites)

  • Légèrement étiré ou étiré dur sur demande

Dimensions typiques pour le traçage à la vapeur
(Fonction de la conception ; ci-dessous, les tailles de traceurs courantes)

• Diamètre extérieur (OD) : 3/8 » (9,52 mm), 1/2 » (12,7 mm) couramment utilisé ; OD de 1/4 » à 7/8 » disponible

• Épaisseur de paroi : généralement 0,9 à 1,2 mm pour les tubes de traçage de 3/8 » à 1/2 » OD

• Longueur :

  • Bobines à enroulement en couches : jusqu'à 50 à 150 m par bobine (typique)

  • Longueurs droites : 3 à 6 m standard ; sur mesure sur demande

État de livraison et finition

• Recuit : O60 (recuit doux) est préféré pour le traçage à la vapeur en raison de la facilité de pliage ; les recuits durs (H55/H80, etc.) sont disponibles lorsque des résistances plus élevées sont requises

• Extrémités : extrémités lisses, ébavurées ; autre préparation des extrémités sur demande

• Surface : propre, brillante ou légèrement oxydée, propreté interne contrôlée pour le service de vapeur et de condensats

Principales caractéristiques

1. Optimisé pour les températures de traçage à la vapeur

   • Le tube en cuivre C12200 selon la norme ASTM B75 est largement utilisé dans les conduites de fluide et de vapeur et conserve sa résistance aux températures élevées typiques du service de vapeur à basse et moyenne pression.

2. Excellente conductivité thermique

   • Une conductivité thermique élevée (environ 196 W/m·K) permet un transfert de chaleur efficace de la vapeur à la conduite tracée, réduisant le nombre de traceurs et la consommation de vapeur.

3. Résistance à la fragilisation par l'hydrogène

   • La désoxydation au phosphore minimise l'oxygène dissous et empêche la « fragilisation par la vapeur » (maladie de l'hydrogène), une exigence clé pour le cuivre en service chaud et humide.

4. Forte résistance à la corrosion dans la vapeur/les condensats

   • Les alliages C12200 et Cu-DHP associés présentent une très bonne résistance à la corrosion générale et à la piqûre dans l'eau, la vapeur et de nombreuses atmosphères industrielles, ce qui favorise une longue durée de vie dans les conduites et les traceurs de vapeur.

5. Facilité de pliage, de formage et d'assemblage

   • L'excellente aptitude au travail à froid et les caractéristiques de brasage/soudure permettent des courbures à faible rayon, l'enroulement autour des tuyaux de procédé et des joints fiables (brasés, soudés, raccords à compression).

6. Qualité normalisée éprouvée

   • La norme ASTM B75 spécifie des essais mécaniques, des essais de fragilisation par l'hydrogène, des essais d'expansion et des essais non destructifs (courant de Foucault / pression) pour les tubes en cuivre, garantissant une qualité constante et traçable.

7. Rentable par rapport à l'acier inoxydable pour des conditions modérées

   • Pour de nombreuses conceptions, le tube traceur en cuivre est recommandé pour le service de vapeur jusqu'à environ 400 °F (204 °C) lorsqu'il est compatible avec le milieu, offrant des coûts de matériaux et d'installation inférieurs à ceux de l'acier inoxydable.

Nos avantages

Basé sur les questions courantes des ingénieurs et des acheteurs de tubes de traçage à la vapeur, voici comment ce produit et notre approche d'approvisionnement répondent aux préoccupations clés :

1. « Le cuivre est-il vraiment adapté à ma température et à ma pression de traçage à la vapeur ? »

• Les directives d'ingénierie indiquent que les tubes en cuivre conviennent lorsque la température de la vapeur saturée ne dépasse pas environ 400 °F (204 °C) et lorsque le procédé ou l'environnement n'est pas agressivement corrosif.

• Nos tubes C12200 sont fournis avec des épaisseurs de paroi sélectionnées en fonction de votre pression de conception et des codes de tuyauterie applicables ; des parois plus épaisses peuvent être fournies pour des cycles thermiques plus sévères, comme le recommandent les documents de meilleures pratiques de traçage à la vapeur.

Ce que nous offrons

• Examen de l'application (pression de vapeur, température, milieu, environnement) et conseils sur le moment où le cuivre C12200 est idéal et où le tube traceur en acier inoxydable 316L est un meilleur choix.

• Sélection de l'épaisseur de paroi et documentation pour s'aligner sur vos normes internes et les spécifications du projet.

2. « Qu'en est-il de la corrosion et de la propreté des condensats ? »

Les guides de conception soulignent que le cuivre est économique, mais que les produits de corrosion peuvent contaminer les purgeurs et les instruments si la chimie de l'eau est médiocre.

Notre approche

• Nous fournissons du C12200 à partir de fontes Cu-DHP à chimie contrôlée avec de très faibles niveaux d'impuretés et un service éprouvé dans les systèmes de vapeur, d'eau et d'échange de chaleur.

• Sur demande, nous pouvons fournir :

  • Tubes pré-nettoyés / nettoyés intérieurement pour les systèmes de vapeur/condensats critiques

  • Conseils sur la compatibilité avec votre programme de traitement des condensats

  • Solutions de traceurs 316L alternatives pour les services très corrosifs ou contaminés

3. « Comment puis-je savoir si la tuyauterie est conforme à la norme ASTM B75 et aux exigences d'AQ du projet ? »

La norme ASTM B75/B75M définit des exigences strictes en matière de chimie, de propriétés mécaniques, d'essais d'expansion, d'essais de fragilisation par l'hydrogène et d'essais non destructifs des tubes en cuivre sans soudure.

Ce que nous fournissons

• Rapports d'essais des matériaux (EN 10204 3.1), notamment :

  • Analyse chimique (Cu, P et résidus)

  • Résultats des essais de traction et dureté

  • Essais d'expansion / d'aplatissement selon les besoins

  • Essais par courants de Foucault ou hydrostatiques / pneumatiques, le cas échéant

• Traçabilité complète par lot, bobine et faisceau, ainsi qu'un emballage et un marquage conformes aux spécifications ASTM / client.

4. « Puis-je obtenir des tubes traceurs en longues bobines et avec des performances de pliage fiables ? »

Les directives de conception du traçage à la vapeur mettent l'accent sur l'utilisation de tubes en cuivre ou en acier inoxydable de 3/8 » et 1/2 » OD en longues longueurs continues pour une installation efficace.

Nos avantages ici

• Les bobines C12200 recuites douces avec une excellente ductilité (traction O60 typique de 220 à 260 MPa avec ≥40 % d'allongement) permettent des enroulements serrés autour des conduites de procédé sans plissement.

• Les bobines à enroulement en couches minimisent les joints et les points de fuite, réduisant ainsi le temps d'installation et les risques de maintenance.

5. « Et si j'ai besoin de nuances équivalentes pour des projets multi-normes ? »

Les projets mondiaux mélangent souvent la documentation ASTM, EN, JIS, GB et GOST. Le Cu-DHP / C12200 a des références croisées bien établies vers CW024A, C1220 et TP2 et vers les cuivres russes de type M1F.

Nous soutenons

• Cartographie inter-normes (ASTM ↔ EN ↔ JIS ↔ GB ↔ GOST) dans les fiches techniques et les certificats

• Marquage multi-normes si votre documentation nécessite à la fois des désignations UNS et locales

Composition chimique

Propriétés mécaniques

Normes applicables

ASTM (USA)

• ASTM B75/B75M – Tube en cuivre sans soudure (couvre UNS C12000 et C12200).

• ASTM B280 – Tube en cuivre sans soudure pour la climatisation et la réfrigération (C12200).

• ASTM B111 – Tubes sans soudure en cuivre et en alliage de cuivre pour condenseurs et échangeurs de chaleur.

EN (Europe)

• EN 12449 – Cuivre et alliages de cuivre – Tubes ronds sans soudure à usage général (Cu-DHP, CW024A).

• EN 13600 / EN 1057 – Normes de tubes en cuivre supplémentaires pour les applications électriques et de plomberie.

GB (Chine)

• GB/T 5231 – Désignation et composition chimique des cuivres et alliages de cuivre corroyés (TP2).

• GB/T 1527 – Tube étiré en cuivre et alliages de cuivre.

• GB/T 18033 – Tubes sans soudure en cuivre pour l'eau et le gaz.

JIS (Japon)

• JIS H3300 – Tuyaux et tubes sans soudure en cuivre et en alliage de cuivre (inclut C1220T).

GOST (Russie / CEI)

• GOST 617-2006 – Tuyaux ronds en cuivre et en laiton à usage général – Conditions techniques (s'applique aux tuyaux en cuivre tels que le type M1/M1Ф).

Domaines d'application

Domaines d'application généraux

Grâce à sa conductivité thermique élevée, sa bonne résistance à la corrosion et son excellente aptitude au formage, les tubes C12200 / Cu-DHP sont largement utilisés dans :

• Traçage à la vapeur et conduites de vapeur

• Échangeurs de chaleur, condenseurs et évaporateurs

• Tubes de CVC et de réfrigération

• Distribution d'eau chaude et froide

• Tuyauterie d'installations chimiques et de procédés (milieux non agressifs)

Utilisations spécifiques dans le traçage à la vapeur et les systèmes de vapeur

1. Traçage à la vapeur des pipelines de procédé

2. Conduites de vapeur pour la distribution des services publics

3. Vannes, instruments et équipements auxiliaires

4. Applications d'échangeurs de chaleur et de serpentins

5. Services du bâtiment et utilisations de la vapeur CVC
