Pipe en acier inoxydable U-Shaped Pipe pour échangeurs de chaleur

Vue d'ensemble du matériel

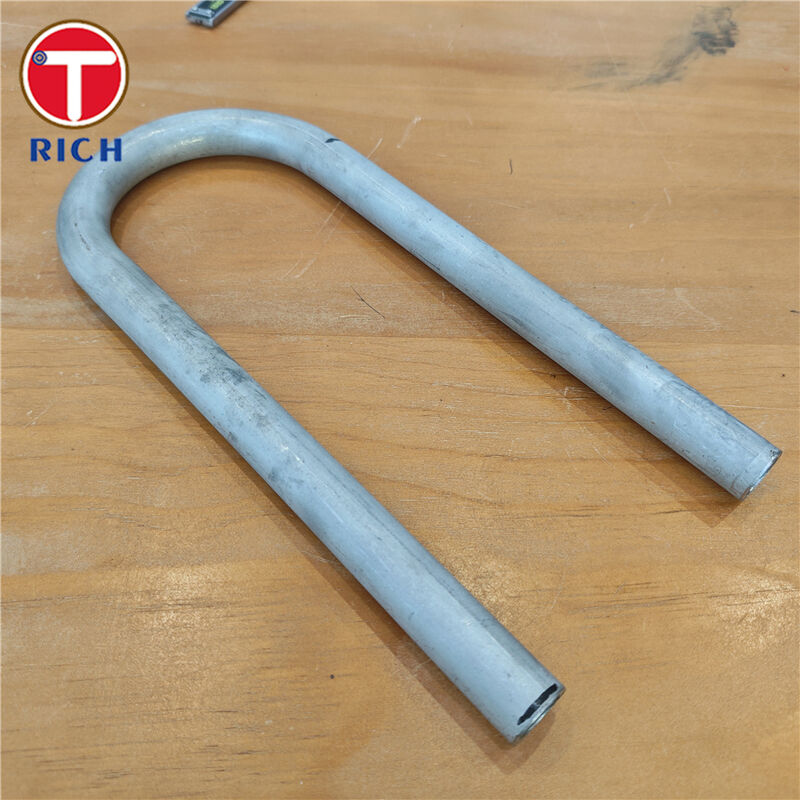

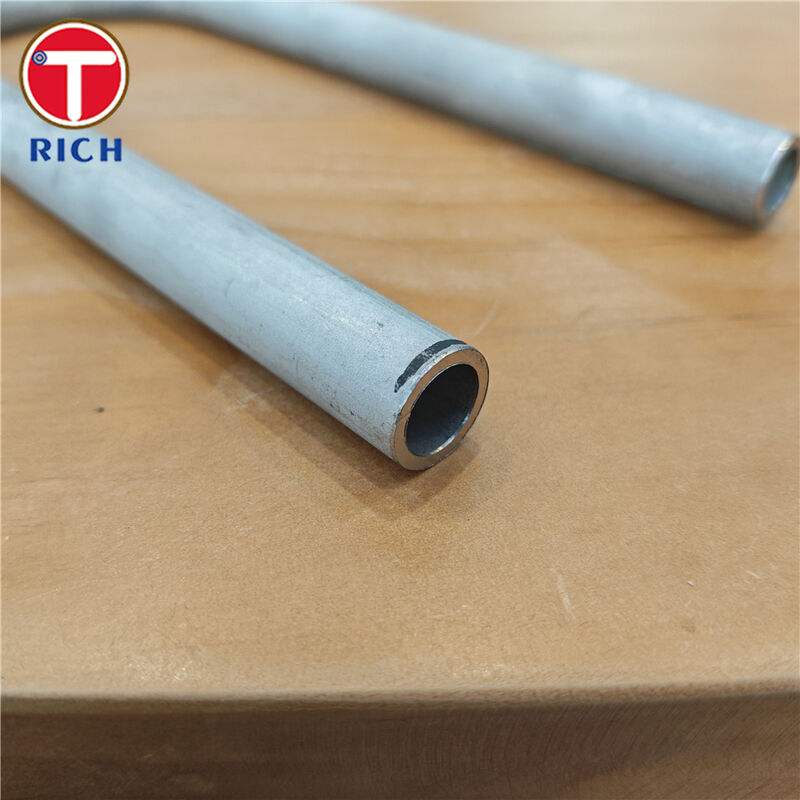

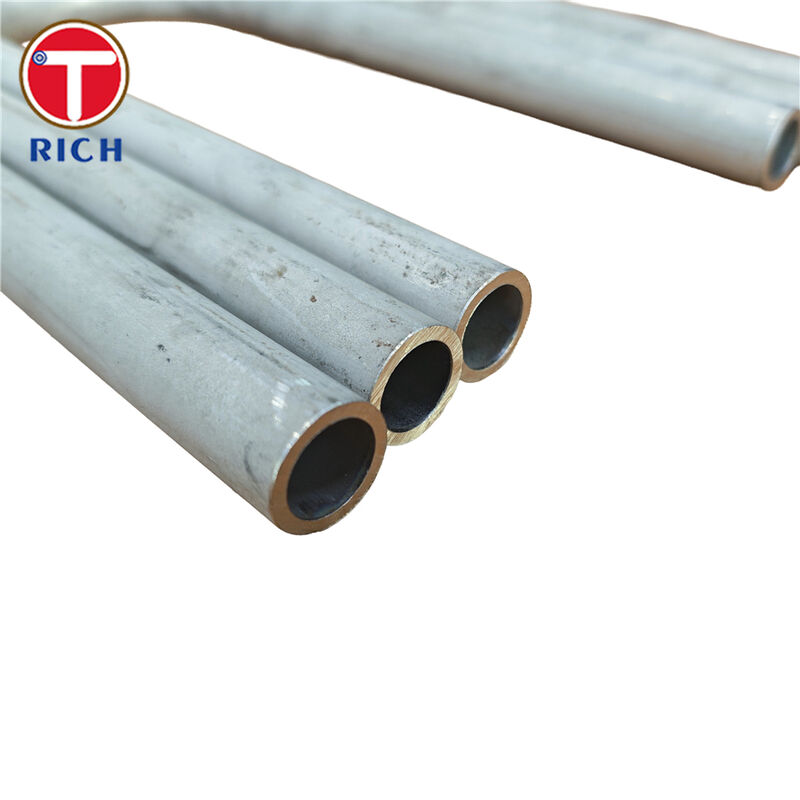

Les tuyaux en acier inoxydable U-shape (tubes U-bent) sont fabriqués en pliant à froid des tubes d'échangeur de chaleur en acier inoxydable sans soudure ou soudé en géométries U ou multi-U précises,Suivi de soulagement du stress ou de recuit par solution si nécessaire.Ils sont conçus pour les échangeurs de chaleur à coque et à tube, les condensateurs, les chaudières et les chauffe-eau fonctionnant sous haute température et pression.et sont communément produites en grades austénitiques tels que TP304/304L, TP316/316L, et TP321 à des normes comme ASTM A213 ou des spécifications connexes.

Les spécifications

Matériau de base

• Les aciers inoxydables austénitiques: ASTM A213 TP304, TP304L, TP316, TP316L, TP321

• Autres options sur demande: aciers inoxydables à alliage supérieur, aciers inoxydables duplex, alliages de nickel

Dimensional range (capacité typique)

• Diamètre extérieur (OD): approx. 12,7 ′′ 38,1 mm (1⁄2" ′′ 11⁄2"), plus grandes tailles sur demande

• Épaisseur de paroi (WT): approx. 0.70×4.0 mm

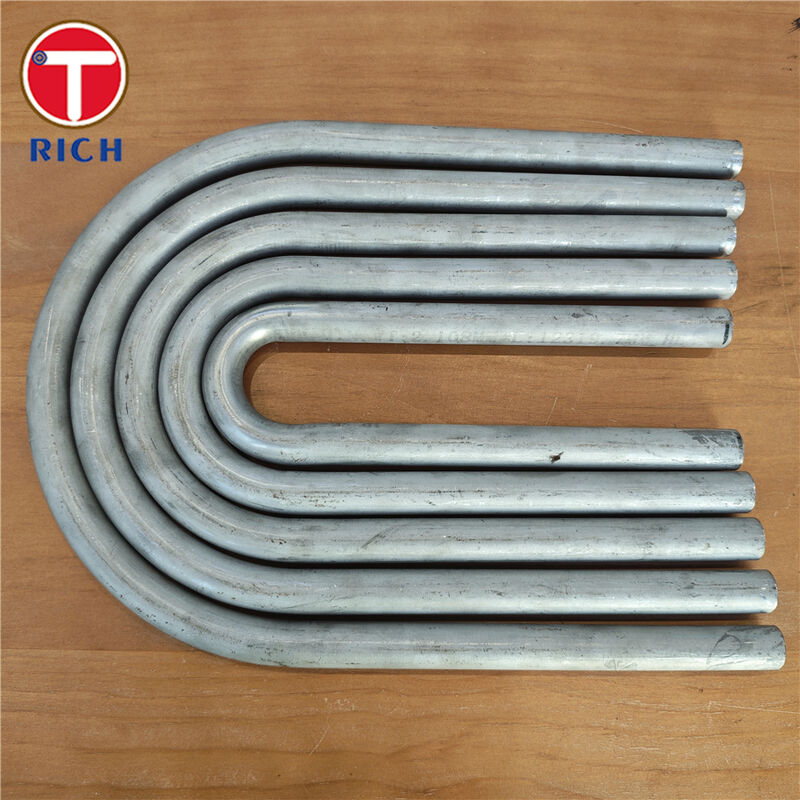

• Radius de courbure (CLR):

  • Minimum: typiquement ≥ 1,5 × OD

  • Maximum: jusqu'à environ 1500×1700 mm, selon le OD et le grade

• Longueur de la jambe droite: jusqu'à environ 12 000 mm

• Maximum developed length per U-tube: jusqu'à environ 27 000 à 30 000 mm

Route de fabrication

• Tubes mère: tubes d'échangeur de chaleur en acier inoxydable sans soudure ou soudés

• Bending: cold bending to specified radius and leg length (commonly in line with TEMA / DIN 28179 practice) Le pliage à froid à un rayon et une longueur de jambe spécifiés (commonly in line with TEMA / DIN 28179 practice)

• Traitement thermique:

  • Solution annealing or stress-relief after bending for austenitic stainless grades when required by code or client (solution annealing ou stress-relief après pliage pour les grades austenitiques inoxydables lorsque requis par le code ou le client)

• Finition: décapé, brillant annealed, ou mécaniquement poli OD comme spécifié

• Finitions: plain, beveled, ou préparé pour tube-to-tubesheet welding

Principales caractéristiques

• Excellente résistance à la corrosion dans l'eau, la vapeur, de nombreux produits chimiques et les médias de raffinerie / pétrochimie, en particulier dans TP316 / 316L et TP321.

• Capacité à haute température pour les chaudières et les échangeurs de chaleur, avec des propriétés mécaniques stables à des températures de service élevées.

• Compacte grâce à la conception en U, réduisant la longueur de l'échangeur et permettant une expansion thermique sans joints d'expansion.

• Contrôle de flexion serré (radius, éclaircissement de mur, ovalité) pour maintenir l'intégrité de la pression et la performance du débit au pli.

• Production entièrement traçable avec test de pression et examen non destructif selon les normes internationales.

Nos avantages

1Comment contrôlez-vous l'amincissement des parois et l'ovalité au U-bend?

L'amincissement des parois et la distorsion de la section sont les principaux problèmes d'ingénierie dans les tubes à courbe froide.Parce que la paroi extérieure de la courbe tend à s'affiner tandis que la paroi intérieure s'épaissit et que la section devient légèrement ovale..

• Nous concevons des procédures de pliage pour garder le minceur du mur au pli dans un faible pourcentage contrôlé du mur d'origine et l'ovalité dans des limites serrées de l'OD.en ligne avec les spécifications communes d'échangeur de chaleur pour tubes U-bent.

• Les outils, mandrels et lubrification sont sélectionnés pour convenir à l'OD/WT et à la qualité, réduisant la contrainte locale et empêchant l'aplatissement.

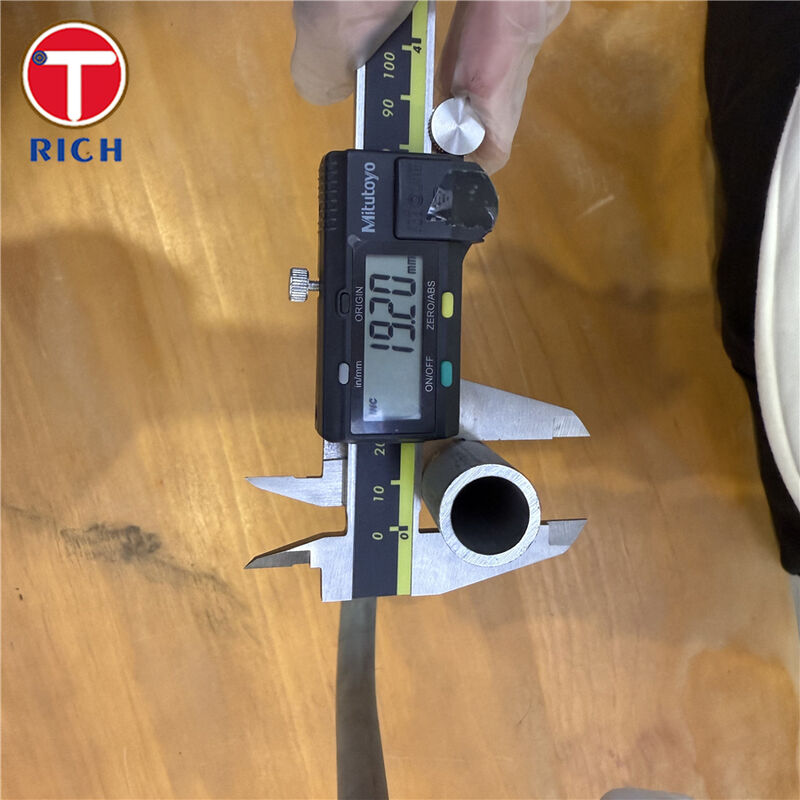

• Chaque lot est vérifié dimensionnellement au pli (OD, WT, ovalité) afin que les tubes s'adaptent aux trous de la feuille de tube et répondent aux exigences de pression du processus.

2Le tube est-il correctement traité thermiquement après le pliage à froid?

Le pliage à froid introduit des contraintes résiduelles et peut réduire la résistance à la corrosion si des contraintes élevées sont laissées dans le matériau.

• Pour les tubes U en acier inoxydable austénitique, nous appliquons le traitement thermique par anillage de solution ou de soulagement du stress après pliage chaque fois que le client ou le code l'exige.

• Le traitement thermique est effectué dans des fours contrôlés ou par des méthodes de résistance électrique, comme communément utilisé par les principaux fabricants de tubes en U.

• Les propriétés mécaniques et de corrosion après pliage sont ainsi restaurées aux niveaux spécifiés dans les normes de tube de base (par exemple ASTM A213).

3Quels standards et grades pouvez-vous satisfaire?

Les utilisateurs finaux nécessitent généralement une compatibilité avec des normes de tubes bien connues et des codes de conception d'échangeurs.

• ASTM / ASME

  • Pour les tubes à chauffage auxiliaire, les tubes à chauffage auxiliaire à chauffage auxiliaire à chauffage auxiliaire à chauffage auxiliaire à chauffage auxiliaire à chauffage auxiliaire à chauffage auxiliaire à chauffage auxiliaire à chauffage auxiliaire à chauffage auxiliaire à chauffage auxiliaire à chauffage auxiliaire à chauffage auxiliaire à chauffage auxiliaire à chauffage auxiliaire à chauffage auxiliaire à chauffage auxiliaire à chauffage auxiliaire à chauffage auxiliaire à chauffage auxiliaire à chauffage auxiliaire à chauffage auxiliaire auxiliaire à chauffage auxiliaire auxiliaire auxiliaire auxiliaire auxiliaire auxiliaire auxiliaire auxiliaire

  • ASTM A249 / ASME SA249 pour les chaudières austenitiques soudés et les tubes échangeurs de chaleur où les tubes mère soudés sont spécifiés

  • ASTM A688 / ASTM A803 pour les tubes U-bent de type alimentation en eau de chauffage basés sur des aciers inoxydables austenitiques soudés ou sans soudure

• En / DIN

  • EN 10216-5 pour les tubes inoxydables sans soudure à des fins de résistance à la pression et à la corrosion

  • Pour les tubes à pression soudés, selon la norme EN 10217-7

  • DIN 28179 / DIN 28180 pour la géométrie U-bend et les tolérances dimensionnelles dans les échangeurs de chaleur tubulaires

• Le GOST

  • GOST 9941 tubes en acier inoxydable pour service résistant à la corrosion, y compris les applications d'échangeurs de chaleur

• JIS

  • JIS G3463 tubes en acier inoxydable pour chaudière et échangeur de chaleur

• GB (Chine)

  • GB/T 13296 tubes en acier inoxydable sans soudure pour chaudière et échangeur de chaleur

  • GB/T 14976 pipes en acier inoxydable sans soudure pour le transport de fluides, when specified for process piping service

Cela permet de fournir des tuyaux en forme de U pour correspondre à la plupart des projets internationaux et aux exigences du code.

4- Qu'en est-il de l'inspection, des tests et de la documentation?

• Les tubes sont soumis à des tests électriques hydrostatiques ou non-destructifs (current en ébullition, ultrasons) sur chaque pièce, comme permis dans les normes de tube applicables.

• Des tests supplémentaires tels que les tests de corrosion intergranulaire, le PMI et les vérifications de dureté peuvent être fournis pour les services critiques.

• Des certificats de test de moulin (par exemple EN 10204 3.1) sont fournis, couvrant le nombre de chaleur, la qualité, les dimensions, le NDT et le statut du traitement thermique.

5Quel matériau recommandez-vous pour mon service?

• Pour l'eau générale, la vapeur et de nombreux médias à faible chlorure, le TP304/TP304L est généralement suffisant.

• Pour les produits chimiques chlorure-portants ou légèrement agressifs, le TP316/TP316L est généralement le choix le plus sûr grâce à sa teneur en molybdène et à sa résistance à la crevaison améliorée.

• Pour un service à haute température avec cycling thermique fréquent, TP321 (Ti-stabilisé) ou TP347H sont souvent préférés.

Composition chimique

Propriétés mécaniques

Norme d'exécution

ASTM / ASME

• ASTM A213 / ASME SA213 Tubes en acier d'alliage ferritic et austenitique sans soudure pour chaudières, superchauffeurs et échangeurs de chaleur

• ASTM A249 / ASME SA249 ‡ boiler austenitique soudé, superchauffeur, échangeur de chaleur et tubes condensateurs

• ASTM A688 / ASTM A803 tubes auxiliaires de chauffage à eau et U-bend

En / DIN

• EN 10216-5 Tubes en acier inoxydable sans soudure à des fins de pression

• EN 10217-7 tubes soudés en acier inoxydable à des fins de pression

• Tubes et U-bends pour échangeurs de chaleur tubulaires; dimensions, matériaux et tolérances de flexion

Le GOST

• GOST 9941 Tubes en acier inoxydable de aciers résistants à la corrosion, largement utilisés dans les marchés de la CEI pour les échangeurs de chaleur et les équipements de processus

JIS

• Tubes en acier inoxydable pour chaudière et échangeur de chaleur

GB (Chine)

• GB/T 13296 Tubes en acier inoxydable sans soudure pour chaudière et échangeur de chaleur

• GB/T 14976 ¢ tuyaux en acier inoxydable sans soudure pour le transport de fluides

Champs d'application

Domaines d'application généraux

Grâce à leur haute résistance à la corrosion, leur capacité à la température et leur géométrie compacte, les tuyaux en acier inoxydable U Shape sont largement utilisés dans:

• Échangeurs de chaleur à coque et à tubes

• Condensateurs et chauffe-eau

• Les chaudières à chaleur usée et les chaudières au feu

• Centrale électrique et unités de récupération thermique d'énergie renouvelable

• Équipement de traitement nucléaire et pétrochimique
