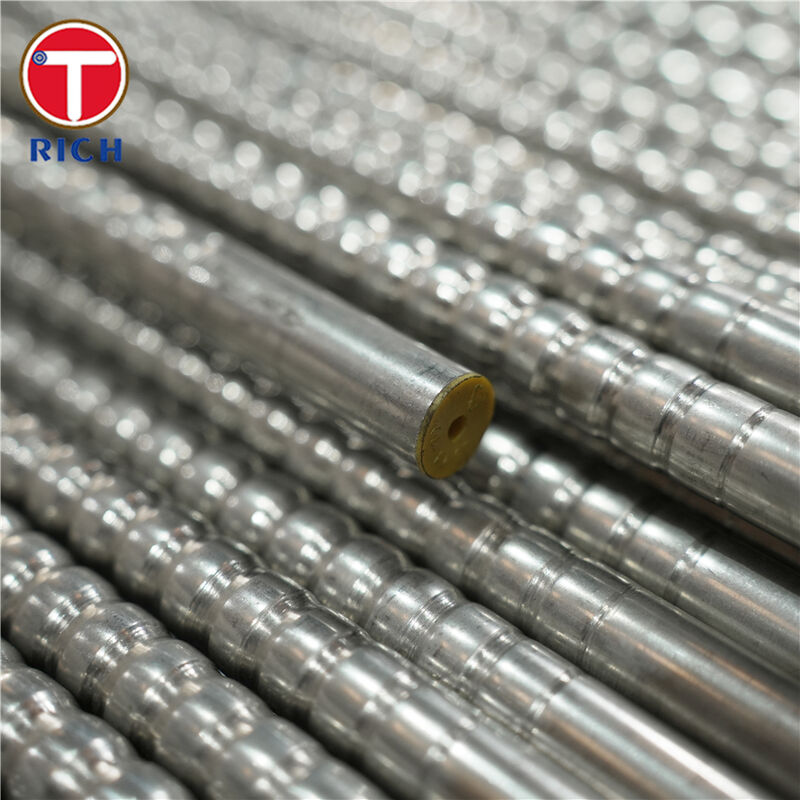

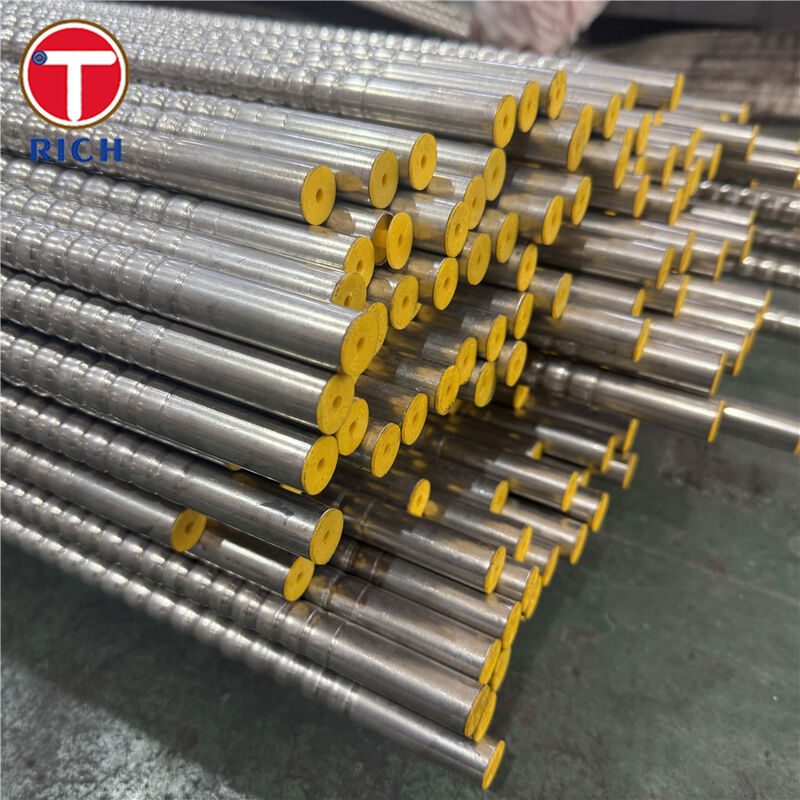

Tubes ondulées en acier inoxydable Tubes ondulées rigides pour le service de gaz avec qualité échangeur de chaleur et résistance à la corrosion
Détails de produit
Tubes en acier inoxydable résistantes à la corrosion
,Tube en acier inoxydable de qualité échangeur de chaleur
,Tube en acier de précision à ondes rigides
Tubes échangeurs de chaleur ondulés en acier inoxydable (tube à ondes rigides) pour service gaz
Matériau
Ce produit est un tube en acier inoxydable ondulé rigide de qualité échangeur de chaleur (tube à ondes) fabriqué à partir de tubes en acier inoxydable sans soudure (ou soudés, si spécifié), puis formé avec des ondulations en spirale/annulaires pour améliorer le transfert de chaleur. Il ne s'agit PAS d'un tuyau ondulé flexible pour la tuyauterie ou la compensation de mouvement.
Les options de matériaux courantes incluent ASTM A213 TP304/TP304L/TP316/TP316L/TP321, sélectionnées en fonction du risque de corrosion (chlorures), de la température de fonctionnement et des exigences de fabrication.
Spécifications
-
Type de tube : ondulé rigide (en spirale ou annulaire), pour les faisceaux tubulaires d'échangeurs de chaleur
-
Norme de tube de base (typique) : ASTM A213 (sans soudure) / équivalents soudés en option sur demande
-
Plage de diamètre extérieur (typique) : 6 à 127 mm (personnalisable ; correspond aux plages d'approvisionnement courantes A213)
-
Épaisseur de paroi (typique) : 0,4 à 12,7 mm (personnalisable)
-
Géométrie des ondulations : pas, profondeur, angle d'hélice et rayon de crête adaptés à la tâche (transfert de chaleur par rapport à la perte de charge)
-
État de livraison : recuit en solution / décapé ou recuit brillant ; longueurs droites ou selon spécifications
Principales caractéristiques
-
Performances de transfert de chaleur supérieures en perturbant la couche limite thermique et en améliorant le mélange près de la paroi
-
Conception d'échangeur compacte potentielle (même tâche avec moins de surface, ou tâche supérieure dans le même encombrement)
-
Rigidité adaptée à l'ingénierie pour les plaques tubulaires, les chicanes et l'assemblage de faisceaux (contrairement aux tuyaux flexibles)
-
Options de matériaux pour le contrôle de la température et de la sensibilisation (par exemple, 304L/316L à faible teneur en carbone ; 321 stabilisé)
Nos avantages
-
L'ondulation améliorera-t-elle vraiment le transfert de chaleur ?
Oui, les tubes ondulés augmentent la turbulence près de la paroi et peuvent augmenter considérablement les coefficients de transfert de chaleur par rapport aux tubes lisses. -
Qu'en est-il de la perte de charge ? Deviendra-t-elle trop élevée ?
Les tubes améliorés impliquent toujours un compromis entre le transfert de chaleur et la perte de charge, nous concevons donc le pas/la profondeur des ondulations pour correspondre à votre ΔP admissible. -
L'ondulation augmente-t-elle le risque de vibration dans les faisceaux tubulaires ?
La vibration des faisceaux est une préoccupation connue des échangeurs à calandre et à tubes. Les conceptions d'échangeurs à tubes ondulés peuvent obtenir un meilleur transfert de chaleur et une réduction des vibrations des faisceaux tubulaires dans certaines configurations. -
S'agit-il d'un tuyau ondulé flexible ?
Non, il s'agit d'un tube d'échangeur de chaleur rigide destiné à une installation fixe dans les échangeurs (plaques tubulaires/chicanes). -
Comment assurez-vous la fiabilité et la cohérence ?
-
Tube de base produit selon les normes de tubes reconnues (typique : ASTM A213)
-
Courant de Foucault/UT, PMI, inspection dimensionnelle et tests d'étanchéité à l'eau/à l'air en option selon les exigences du projet
-
Inspection de la géométrie des ondulations (pas/profondeur), ainsi que des contrôles du processus de formage pour éviter l'amincissement au-delà des limites convenues
Composition chimique
| Qualité | C (max) | Mn (max) | P (max) | S (max) | Si (max) | Cr | Ni | Mo | Ti |
|---|---|---|---|---|---|---|---|---|---|
| TP304 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 18,0–20,0 | 8,0–11,0 | — | — |
| TP304L | 0,035 | 2,00 | 0,045 | 0,030 | 1,00 | 18,0–20,0 | 8,0–12,0 | — | — |
| TP316 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 16,0–18,0 | 10,0–14,0 | 2,00–3,00 | — |
| TP316L | 0,035 | 2,00 | 0,045 | 0,030 | 1,00 | 16,0–18,0 | 10,0–14,0 | 2,00–3,00 | — |
| TP321 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 17,0–19,0 | 9,0–12,0 | — | 5(C+N)–0,70 |
Propriétés mécaniques
| Qualité | Résistance à la traction (min) | Limite d'élasticité (min) | Allongement (min) | Dureté (max) |
|---|---|---|---|---|
| TP304 | 515 MPa | 205 MPa | 35 % | 192 HBW / 200 HV / 90 HRB |
| TP304L | 485 MPa | 170 MPa | 35 % | 192 HBW / 200 HV / 90 HRB |
| TP316 | 515 MPa | 205 MPa | 35 % | 192 HBW / 200 HV / 90 HRB |
| TP316L | 485 MPa | 170 MPa | 35 % | 192 HBW / 200 HV / 90 HRB |
| TP321 | 515 MPa | 205 MPa | 35 % | 192 HBW / 200 HV / 90 HRB |
Normes ASTM : ASTM A213
-
EN : EN 10216-5
-
GOST : les commandes de tubes en acier inoxydable courants utilisent des nuances telles que 12X18H10T
-
JIS : JIS G3463
-
GB : GB/T 13296
Domaines d'application
Industries typiques : refroidisseurs/chauffages de gaz, condenseurs, évaporateurs, récupérateurs et récupération de chaleur résiduelle
Où utilisé : échangeurs tube-dans-tube, faisceaux calandre-tubes (lorsque ΔP le permet) et améliorations à usage compact sans ailettes
Q : Êtes-vous une société commerciale ou un fabricant ?
R : fabricant, peut également faire du commerce.
Q : Combien de temps dure votre délai de livraison ?
R : Généralement, il est de 10 à 15 jours si les marchandises sont en stock, ou de 30 à 40 jours si les marchandises ne sont pas en stock,
c'est en fonction de la quantité.
Q : Fournissez-vous des échantillons ? est-ce gratuit ou en supplément ?
R : Oui, nous pourrions offrir l'échantillon gratuitement, mais nous devons payer les frais de transport.
Q : Quelles sont vos conditions de paiement ?
R : Paiement=2000 USD, 30 % T/T à l'avance, solde avant expédition.
Si vous avez une autre question, n'hésitez pas à me contacter.
-
