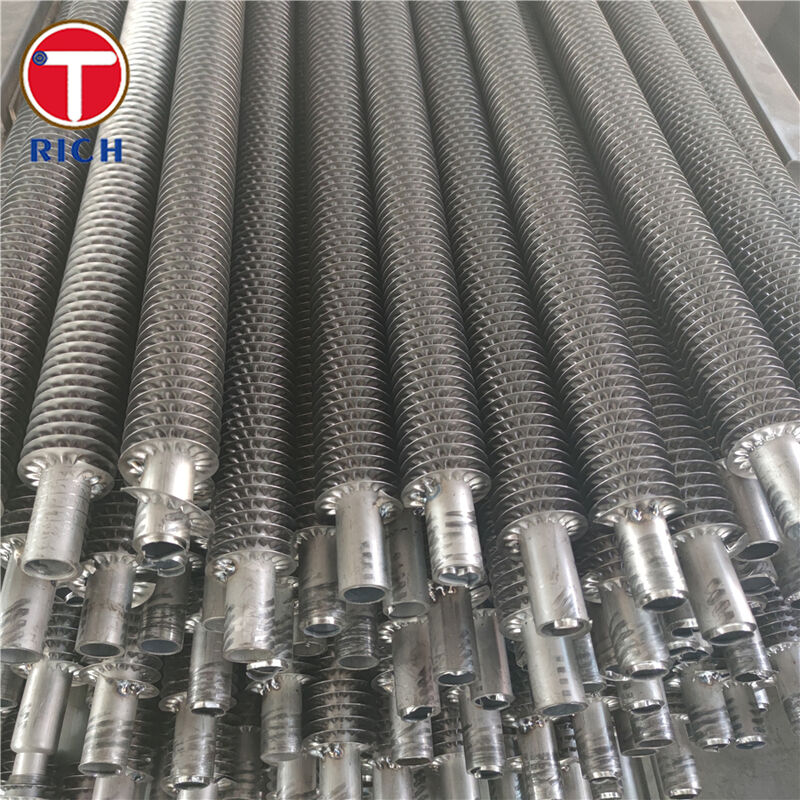

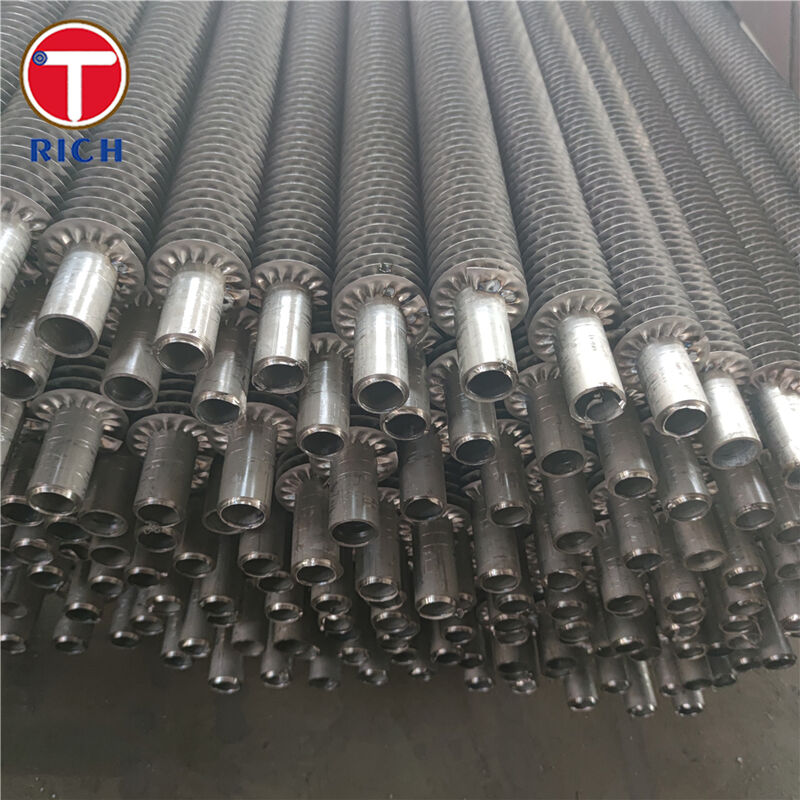

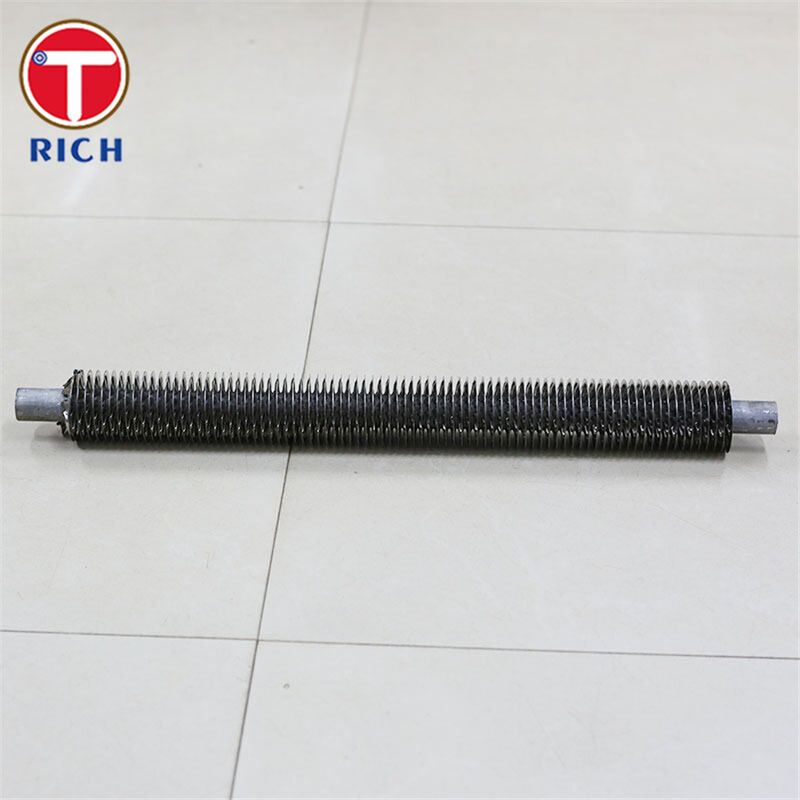

Tube à ailettes serties (tube à ailettes formé à froid, enroulé hélicoïdalement sous tension) pour refroidisseurs d'air

Matériau

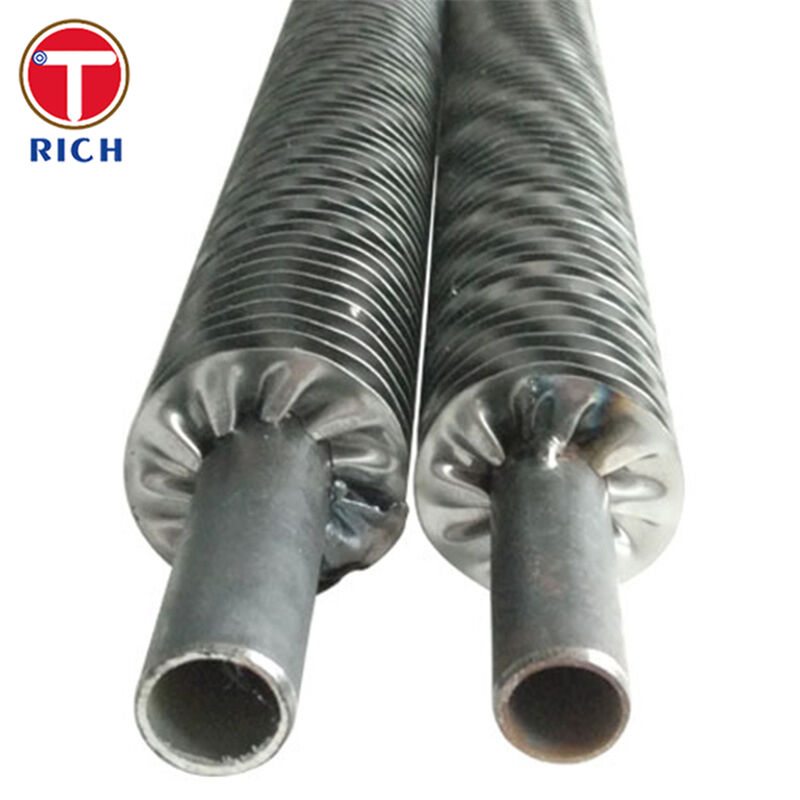

A Tube à ailettes serties (également appelé Tube à ailettes enroulé en spirale sous tension / formé à froid) est un tube de transfert de chaleur où une bande d'ailettes métallique est enroulée hélicoïdalement sous tension contrôlée sur un tube de base. La bande d'ailettes est préformée pour élargir le « pied » de contact, puis fixée mécaniquement à la surface du tube (avec une fixation d'extrémité telle que le soudage par points ou par points en fonction de la conception).

Options de matériaux courantes (personnalisables) :

• Tube de base : acier au carbone, acier inoxydable, acier allié, cuivre, titane, duplex inoxydable, alliages de nickel (selon le projet).

• Bande d'ailettes : aluminium, cuivre, acier au carbone, acier inoxydable.

Spécifications

Plages configurables typiques (dimensions finales selon le dessin / la fiche technique) :

• OD du tube de base : 15,88–219,00 mm

• Épaisseur de paroi du tube de base : ≥ 1,00 mm

• Longueur du tube : 500–15000 mm

• Épaisseur des ailettes : 0,15–2,00 mm

• Hauteur des ailettes : 6,0–25,40 mm

• Densité / pas des ailettes : 3–11 FPI (typique)

• Extrémités nues : selon les besoins (pour le laminage, le soudage, le bridage ou les joints tube-plaque tubulaire)

Principales caractéristiques

• Performances côté air améliorées : les ailettes serties augmentent la turbulence et améliorent l'efficacité du transfert de chaleur côté air.

• Liaison mécanique fiable : le pied d'ailette préformé augmente la surface de contact ; les extrémités des ailettes sont fixées pour stabiliser l'enroulement.

• Bonne résistance mécanique : adapté aux refroidisseurs d'air et aux échangeurs à tubes à ailettes où la vibration et la résistance à la manipulation sont importantes.

• Canal de flux d'air plus propre : la conception à pas uniforme aide à réduire l'accumulation de cendres/poussière et facilite l'entretien.

• Gain de surface rentable : augmente la surface extérieure sans passer à des constructions à ailettes soudées plus lourdes (selon le projet).

Nos avantages

1) « Les ailettes se desserreront-elles avec le temps ? »
Nous utilisons un processus d'enroulement sous tension contrôlée avec une base d'ailette préformée pour augmenter la surface de contact, et les extrémités des ailettes sont fixées (fixées par pointage/pointage/pointage selon les spécifications) pour stabiliser l'enroulement pour le service et le transport.

2) « À quelle température ce type d'ailette convient-il ? »
Les tubes à ailettes serties / enroulés en spirale sous tension sont couramment positionnés pour un service à température modérée (une limite typique indiquée est jusqu'à ~120°C, selon la configuration et les matériaux). Pour un service à température plus élevée ou des cycles thermiques sévères, nous pouvons proposer d'autres constructions d'ailettes (par exemple, des types d'ailettes encastrées ou soudées) lors de la sélection.

3) « Comment puis-je sélectionner les matériaux du tube de base et des ailettes pour la corrosion ? »
Nous prenons en charge de multiples combinaisons de matériaux—acier au carbone, aciers inoxydables, cuivre et plus—afin que vous puissiez faire correspondre la corrosion côté process (tube de base) et la corrosion côté ambiant (matériau des ailettes) à l'environnement d'exploitation réel.

4) « Va-t-il s'encrasser facilement dans l'air poussiéreux ? »
La géométrie des ailettes serties peut être fournie avec un pas uniforme et des profils d'ailettes pratiques pour réduire le pontage de la poussière et aider à maintenir les chemins de flux d'air en état de fonctionnement.

5) « Fournissez-vous des documents d'inspection et une traçabilité ? »
Nous pouvons fournir une certification de matériau EN 10204 3.1 / 3.2 et prendre en charge une inspection par un tiers lorsque cela est requis par l'ITP du projet.

6) « Cela correspond-il à la pratique d'approvisionnement des refroidisseurs d'air des raffineries / pétrochimiques ? »
Pour les projets de refroidisseurs d'air pour le pétrole et le gaz, l'approvisionnement est généralement aligné sur les exigences de l'API 661; nous pouvons fournir des tubes à ailettes dans le cadre d'un ensemble de documentation global conforme aux flux de travail d'approvisionnement des échangeurs de chaleur refroidis par air.

Composition chimique

Propriétés mécaniques

Normes d'exécution

ASTM / ASME (options typiques de tube de base) : ASTM A179, ASTM A192, ASTM A210, ASTM A213 (inoxydable).
Pratique des refroidisseurs d'air / échangeurs : API 661 (couramment utilisé pour les échangeurs de chaleur refroidis par air de raffinerie).

EN (équivalents courants) : EN 10216 (tubes sans soudure pour applications sous pression), EN 10217 (tubes soudés pour applications sous pression), certification EN 10204 3.1/3.2.

GOST (équivalents courants) : GOST 8732 / 8734 (tuyaux en acier sans soudure), GOST 9941 (tubes sans soudure en acier inoxydable).
JIS (équivalents courants) : JIS G3461 / G3462 (tubes de chaudière et d'échangeur de chaleur), JIS G3459 (tuyaux en acier inoxydable).
GB (équivalents courants) : GB/T 3087 (tubes de chaudière), GB/T 5310 (tubes de chaudière haute pression), GB/T 8163 (tuyaux en acier sans soudure pour le service des fluides), GB/T 14976 (tuyaux sans soudure en acier inoxydable pour le transport de fluides).

Domaines d'application

Large application : refroidisseurs d'air et échangeurs de chaleur à tubes à ailettes où le milieu extérieur est l'air/le gaz et nécessite une surface supplémentaire.

Où il est utilisé dans ces domaines :

• Refroidisseurs d'air de raffinerie / pétrochimie : faisceaux tubulaires pour échangeurs de chaleur refroidis par air conformes aux pratiques d'approvisionnement courantes.

• Séchoirs, radiateurs, appareils de chauffage : sections à ailettes pour améliorer le transfert de chaleur par convection du côté air.

• Bobines de refroidissement d'huile et de refroidissement industriel : noyaux de tubes à ailettes utilisés dans les unités de refroidissement et les applications similaires du côté air.

Q : Êtes-vous une société commerciale ou un fabricant ?

R : fabricant, peut également faire du commerce.

Q : Combien de temps dure votre délai de livraison ?

R : Généralement, il est de 10 à 15 jours si les marchandises sont en stock, ou de 30 à 40 jours si les marchandises ne sont pas en stock,

cela dépend de la quantité.

Q : Fournissez-vous des échantillons ? est-ce gratuit ou en supplément ?

R : Oui, nous pourrions offrir l'échantillon gratuitement, mais devons payer le coût du fret.

Q : Quelles sont vos conditions de paiement ?

R : Paiement=2000USD, 30% T/T à l'avance, solde avant expédition.

Si vous avez une autre question, n'hésitez pas à me contacter.
