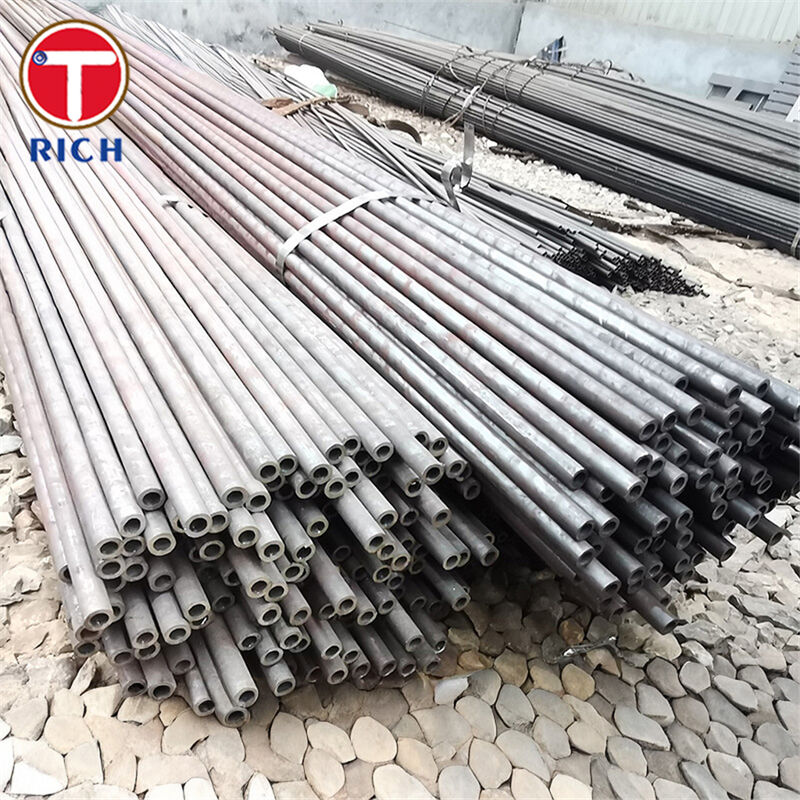

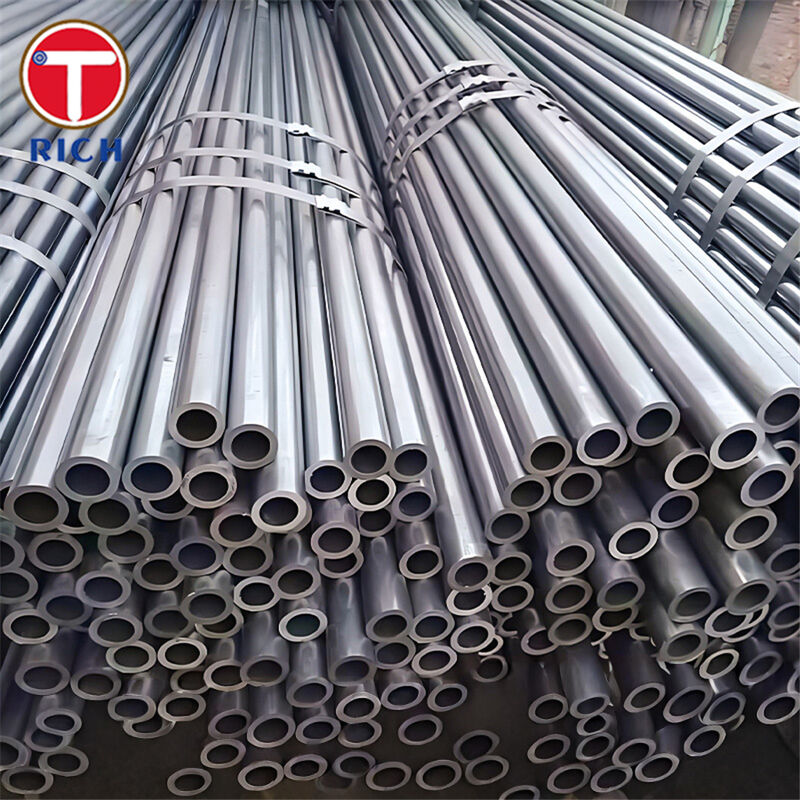

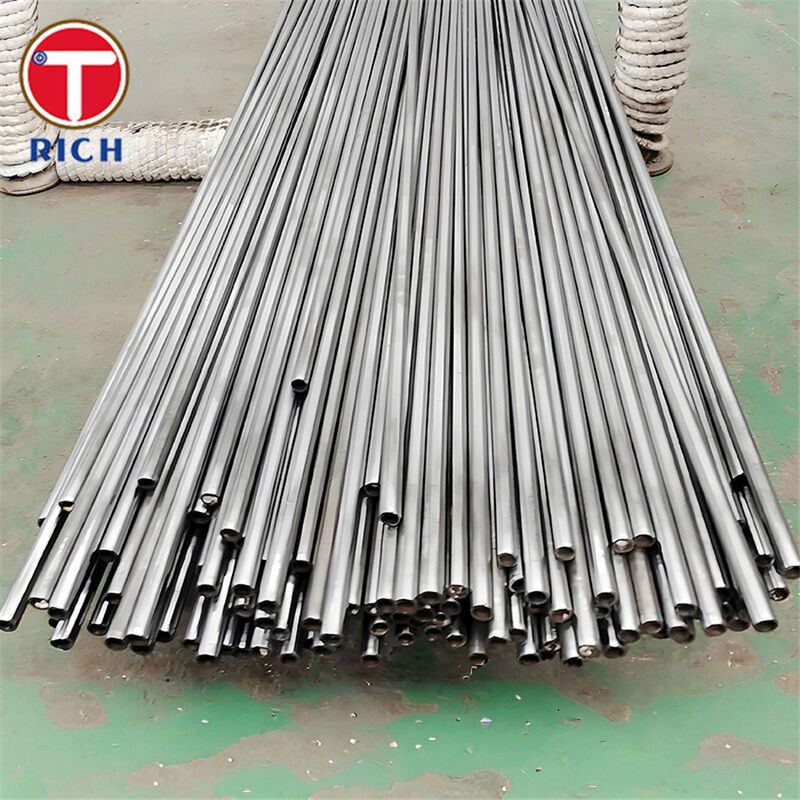

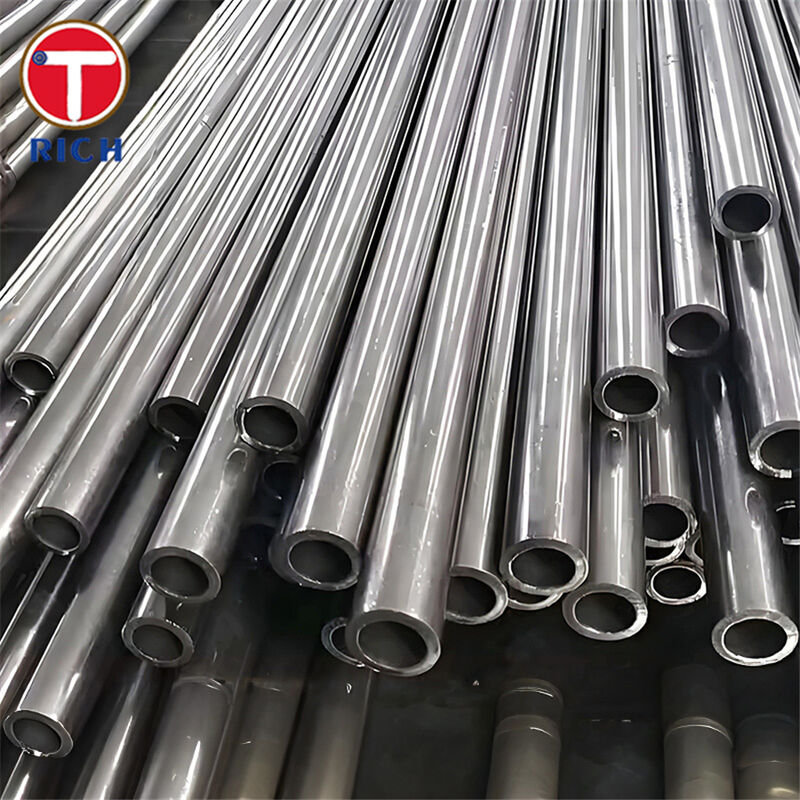

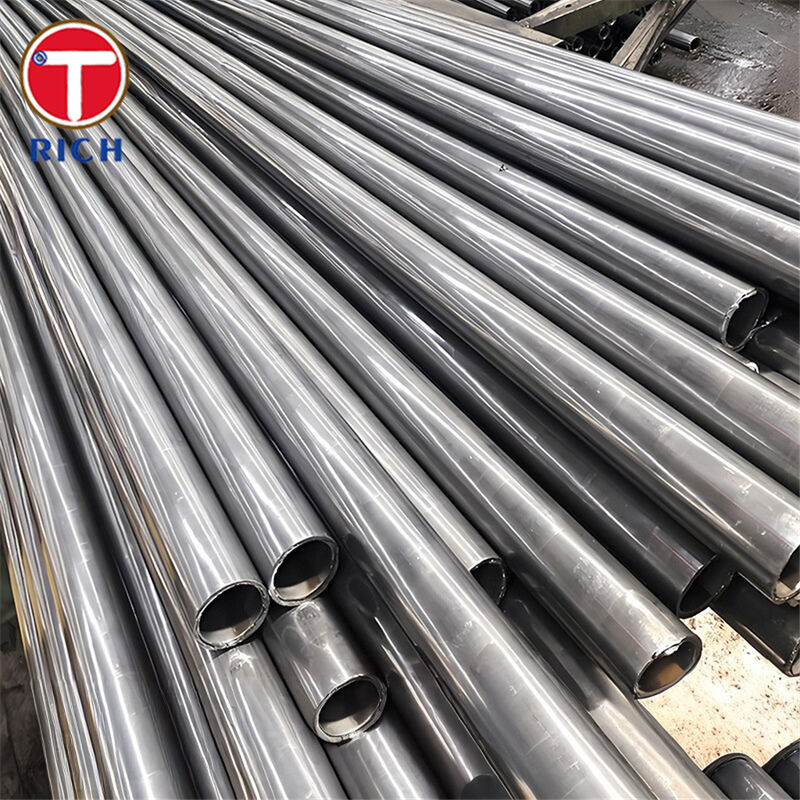

15CDV6 Tubes en acier inoxydable à haute résistance à faible alliage pour vilebrequin de 30 à 325 mm de diamètre extérieur
Détails de produit
Tube en acier sans soudure 15CDV6
,Tube en acier de précision d'application de vilebrequin
,Tube en alliage faible haute résistance de 30 à 325 mm de diamètre extérieur
1.7734 (15CDV6) Tubes de haute résistance en acier inoxydable à faible alliage pour vilebrequin
Matériel
1.7734 (15CDV6) est un acier à faible teneur en carbone à haute résistance Cr-Mo-V à faible teneur en alliage largement sélectionné lorsque l'arbre à manivelle et les pièces tournantes ont besoin d'un bon rapport résistance/poids, d'une grande capacité de fatigue,et résistance fiableIl est couramment utilisé dans les chaînes d'approvisionnement de l'aérospatiale et du sport automobile et est bien connu pour être soudable par rapport à de nombreux autres aciers alliés à haute résistance.
Les spécifications
-
Forme du produit:Tubes en acier rondes sans soudure (finition à chaud et/ou tirage à froid; traitement thermique selon les besoins).
-
Longueur typique de l'alimentation:1 7 mètres; coupe sur mesure disponible.
-
Droite (typique):0.3·2 mm/m (par catégorie d'alimentation).
-
Condition de livraison (commune):Annealed / normalisé / éteint et trempé (Q&T) au niveau de résistance cible.
-
Inspection (options typiques):Sur demande, vérification dimensionnelle, analyse chimique, essais de traction/impact et NDT tels que UT/ET (en fonction des besoins du projet).
Principales caractéristiques
-
Résistance à la traction et résistance au rendement élevés avec ténacité(niveau de résistance réglable par traitement thermique).
-
Bon profil de soudabilité pour un acier à haute résistance(surtout par rapport à de nombreuses catégories de Cr-Mo qui nécessitent des contrôles de soudage plus stricts).
-
L'alliage Cr-Mo-V soutient les pièces sensibles à la fatiguecomme les arbres et les arbres à manivelle, avec des propriétés stables après Q&T.
Nos avantages
1) Peut-il être soudé en toute sécurité sans perdre ses propriétés ou se fissurer?
-
Le 15CDV6 est largement décrit comme facilement soudable avec une perte de propriété minimale et généralement sans traitement thermique obligatoire après soudage dans de nombreuses applications pratiques.
-
À titre de comparaison, les aciers communs Cr-Mo comme le 4140 nécessitent souvent des procédures de préchauffage/contrôle strictes et sont souvent déconseillés pour le soudage dans l'état durci et trempé.Nous fournissons des conseils de fabrication et peuvent fournir dans un état de fabrication-amicale si le soudage fait partie de votre route de processus.
2) ¿Quel niveau de résistance dois-je spécifier pour la durée de vie de fatigue de l'arbre à manivelle?
-
Nous prenons en charge les objectifs de résistance Q&T par diamètre/épaisseur et pouvons aligner l'approvisionnement sur votre plan d'usinage + traitement thermique final (traitement brut d'abord, puis finition Q&T, ou fourniture Q&T directement).Les fenêtres de résistance typiques publiées sont indiquées dans le tableau mécanique ci-dessous.
3) ¢Contrôlez-vous la ténacité et les performances d'impact?
-
Lorsque cela est nécessaire, nous pouvons citer les exigences d'impact et les plans d'essai (Charpy/Izod) conformes à la norme/condition référencée.
4) La machinabilité et la stabilité dimensionnelle sont-elles appropriées pour l'usinage de l'arbre à manivelle?
-
Nous pouvons fournir le tube dans un état recuit / normalisé pour un usinage brut efficace, puis Q&T à la résistance finale;ou fournisseur en pré-hardé/Q&T condition lorsque votre processus a besoin immédiatement de haute résistance.
5) Comment confirmer l'équivalence entre les normes et éviter un mauvais substitut?
-
Nous fournissons un soutien de référence transnational (EN/ASTM/JIS/GB/GOST) et pouvons proposer l'alternative pratique la plus proche si un projet exige une norme nationale différente.
Composition chimique
| Grade | Système standard (référence typique) | C | Je sais. | Nom de l'entreprise | Cr | Je vous en prie. | V | P | S |
|---|---|---|---|---|---|---|---|---|---|
| 15CDV6 (1.7734): | AIR 9160C (référencée couramment) | 0.12 à 0.18 | ≤ 020 | 0.80 ¢1.10 | 1.25 ¢1.50 | 0.80 ¢1.00 | 0.20 à 0.30 | ≤ 0020 | ≤ 0015 |
| 42CrMo4 (1.7225) | Famille DIN EN ISO 683-2 / EN | 0C'est une.380.45 | 0.10 à 0.40 | 0.60 à 0.90 | 0.90 ¢1.20 | 0.15 à 0.30 | Je ne sais pas. | ≤ 0025 | ≤ 0035 |
| AISI 4140 | ASTM A29 (référencée communément) | 0Un calibre de 360.44 | 0.10 à 0.40 | 0.65 ¢1.10 | 0.75 ¢1.20 | 0.15 à 0.35 | Je ne sais pas. | ≤ 004 | ≤ 004 |
| SCM435 | Le système de contrôle de l'eau | 0Une.330.38 | 0.15 à 0.35 | 0.60 à 0.90 | 0.90 ¢1.20 | 0.15 à 0.30 | Je ne sais pas. | ≤ 003 | ≤ 003 |
| Le nombre d'heures de travail est calculé en fonction de la période de travail. | GOST 4543 (référencée couramment) | 0Un.280.34 | 0.90 ¢1.20 | 0.80 ¢1.10 | 0.80 ¢1.10 | Je ne sais pas. | Je ne sais pas. | ≤ 0025 | ≤ 0025 |
Données compilées à partir de références/fiches de données publiées.
Propriétés mécaniques
Nom de l'organisme:Les propriétés mécaniques varient en fonction de la taille de la section et du traitement thermique.
| Grade | Base de la condition (exemple) | Le rendement / résistance (MPa) | Résistance à la traction (MPa) | L'allongement (%) | Impact (exemple) |
|---|---|---|---|---|---|
| 15CDV6 (1.7734): | Traités Ø1640 mm (exemple) | ≥ 930 | Pour les produits du secteur de la construction | ≥ 10 | Je ne sais pas. |
| 42CrMo4 (1.7225) | Q&T, ronde de 16 à 40 mm | ≥ 750 | 1000 ¢1200 | ≥ 11 | ≥ 35 J (Charpy-V) |
| AISI 4140 | Condition de traitement thermique T (exemple de tableau) | ≥665 (0,2% de preuve) | 850 ‰ 1000 | ≥ 13 | ≥ 50 J (charpy) |
| SCM435 | Les valeurs minimales déclarées (exemple) | ≥ 835 | ≥ 985 | ≥ 12 | ≥ 63 J (Akv) |
| Le nombre d'heures de travail est calculé en fonction de la période de travail. | Exemple de Q&T (liste de barresØ25) | 830 | 1080 | 10 | 490 kJ/m2 (KCU) |
Données compilées à partir de références/fiches de données publiées.
Normes et conformité
-
ASTM (références typiques pour les tubes en alliage similaire/chimie):
Pour l'ASTMA519(tubes mécaniques sans couture);A29/A29M(référence chimique pour les familles 41xx, par exemple, 4140). -
EN (lignes communes pour les tubes mécaniques et les aciers alliés Q&T):
Pour les appareils électroniques683-2(aciers alliés Q&T; comprend 42CrMo4); l'approvisionnement en tubes spécifiques au projet est souvent conforme aux normes EN pour les tubes sans soudure en fonction de l'utilisation finale. -
Le GOST:
Pour les appareils à combustion(aciers structurels alliés);Le nombre d'équipements est déterminé en fonction de l'indication de la marque.(références de tubes sans couture indiquées dans les listes de catégories). -
Je vous en prie.
Le système de contrôle de l'eau(aciers alliés de la série SCM destinés à la construction de machines). -
GB (Chine):
Les équivalents communs de la famille Cr-Mo sont:Pour les appareils de traitement de l'air(souvent croisée avec 42CrMo4 / 4140).
Champs d'application
Les grandes industries:Parties de moteurs automobiles et de sports mécaniques, structures aérospatiales, machines lourdes, équipements énergétiques.
Lorsqu'il est utilisé dans la chaîne de valeur de l'arbre à manivelle:
-
Pour les engrenages de véhicules à moteur:tubes/stock à haute résistance pour concepts de réduction de poids ou conceptions spécialisées.
-
Composants rotatifs connexes:les barres de raccordement, les arbres, les essieux, les engrenages/éléments de propulsion, en particulier lorsque la résistance à la fatigue et la stabilité de la résistance Q&T sont essentielles.
Q: Êtes-vous une société commerciale ou un fabricant?
A: fabricant, peut aussi faire du commerce.
Q: Combien de temps avez-vous pour la livraison?
R: Généralement,il est de 10-15 jours si les marchandises sont en stock,ou il est de 30-40 jours si les marchandises ne sont pas en stock,
C'est selon la quantité.
Q: Fournissez-vous des échantillons? Est-ce gratuit ou supplémentaire?
R: Oui, nous pourrions offrir l'échantillon gratuitement, mais vous devez payer le fret.
Q: Quelles sont vos conditions de paiement?
R: Paiement <= 2000USD, 100% à l'avance. Paiement>= 2000USD, 30% T/T à l'avance, solde avant expédition.
Si vous avez d'autres questions, pls n'hésitez pas à me contacter.
-
