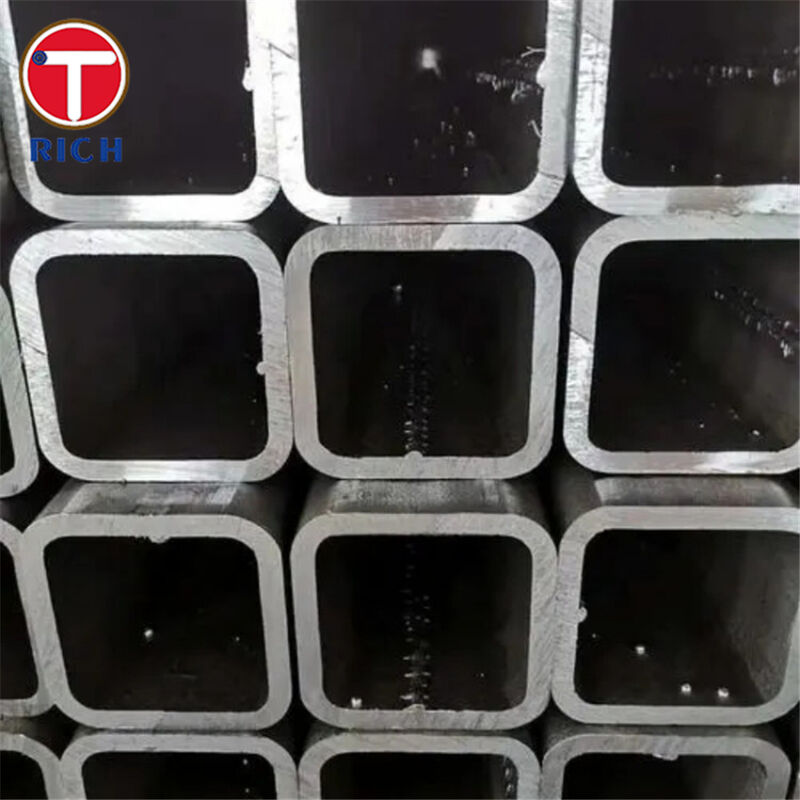

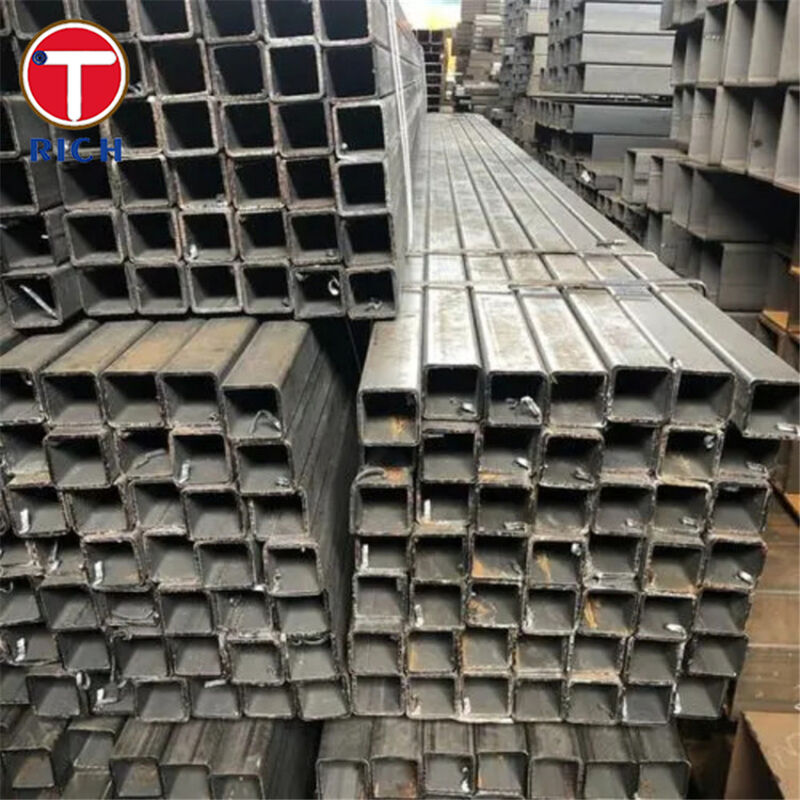

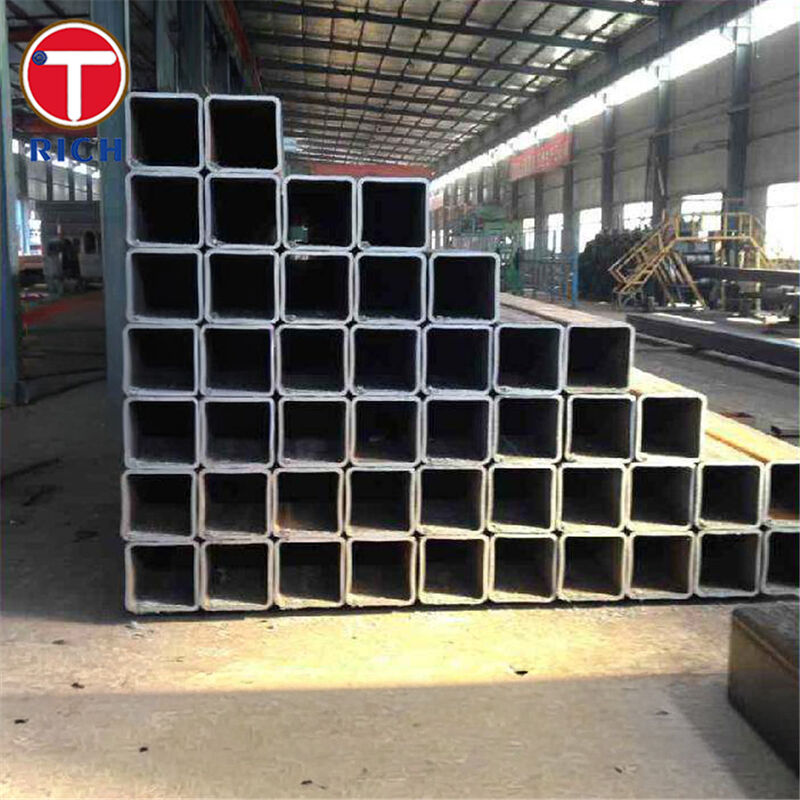

S235JR Tubes carrées moulées à froid, d'usage industriel, section creuse carrée pour cadres structurels
Détails de produit
Tube carré S235JR
,Section creuse carrée formée à froid
,Tube carré à usage industriel
Tube carré S235JR en acier au carbone pour usage industriel
Matériau
S235JR est une nuance d'acier de construction non allié (doux) au carbone utilisée pour la fabrication à usage général supportant des charges. Dans les profilés creux carrés formés à froid (SHS), la tôle/bande d'acier est profilée à température ambiante, soudée (généralement à haute fréquence), puis calibrée pour obtenir une géométrie stable et des dimensions constantes.
Remarque sur la désignation : pour les profilés creux européens, la nuance est souvent spécifiée comme S235JRH selon la norme EN 10219 (le suffixe « H » indique un profilé creux). Les SHS formés à froid produits selon la norme EN 10219 sont un moyen courant d'acheter des « tubes carrés S235JR » pour les cadres structurels/industriels.
Spécifications
-
Forme : Profilé creux carré (SHS) / Tube carré
-
Fabrication : Formé à froid + soudé + calibrage
-
Plage OD typique (personnalisable) : 20 × 20 mm jusqu'à 400 × 400 mm
-
Épaisseur de paroi typique (personnalisable) : 1,5 – 16,0 mm (parois plus épaisses disponibles sur accord)
-
Options de longueur : 6 m / 12 m / coupe à longueur
-
Extrémités : Plates, ébavurées ou biseautées (sur demande)
-
Options de surface : Noir (finition brute), huilé, grenaillé, zingué / galvanisé à chaud (sur demande)
Principales caractéristiques
-
Rapport résistance/poids fiable pour les cadres, les râteliers, les supports et les assemblages soudés
-
Excellente soudabilité et performances en atelier (coupe, perçage, poinçonnage)
-
Aspect propre et géométrie stable après calibrage — idéal pour les structures apparentes et la fabrication modulaire
-
Rigidité de la section fermée améliore la rigidité torsionnelle par rapport aux sections ouvertes
Nos avantages
Q1 : « Quelle norme dois-je spécifier — EN 10219 ou EN 10210 ? »
-
Nous vous aidons à choisir correctement : EN 10219 = formé à froid, EN 10210 = finition à chaud. Les tubes formés à froid sont généralement sélectionnés pour leur rentabilité et leur géométrie précise ; la finition à chaud est souvent choisie lorsque des performances de finition à chaud sont requises par la conception.
Q2 : « Pouvez-vous contrôler les tolérances dimensionnelles et la qualité des coins ? »
-
Nous contrôlons l'OD, l'épaisseur de paroi sur les plats, la rectitude et la régularité des coins selon la norme demandée (par exemple, les tolérances EN 10219-2). Pour les projets faisant référence aux pratiques de tolérance de style américain, nous suivons également des méthodes de mesure reconnues (par exemple, éviter la zone de cordon de soudure pour les contrôles d'épaisseur ; limites de rayon de coin pour les tubes carrés/rectangulaires).
Q3 : « Fournissez-vous une traçabilité complète et des documents d'inspection ? »
-
Chaque paquet peut être traçable par numéro de lot, et nous fournissons des documents d'inspection (MTC) afin que les acheteurs puissent vérifier la nuance/la norme, le lot et les résultats des tests.
Q4 : « La qualité du cordon de soudure est-elle fiable pour la fabrication ? »
-
Nous nous concentrons sur des paramètres de formage + soudage stables et un calibrage post-soudure pour garantir une intégrité constante des soudures et des performances de fabrication fluides (particulièrement important pour les cadres porteurs et la production répétitive).
Q5 : « Pouvez-vous prendre en charge les exigences de traitement et de livraison ? »
-
La coupe à longueur, la finition des extrémités, la mise en paquets/l'étiquetage, l'emballage de protection et la documentation d'exportation sont disponibles pour réduire votre temps de réception et de fabrication.
Composition chimique
| Nuance | Norme de référence (typ.) | C (max) | Si (max) | Mn (max) | P (max) | S (max) | N (max) | Cu (max) |
|---|---|---|---|---|---|---|---|---|
| S235JR | EN 10025-2 | 0,17 | — | 1,40 | 0,035 | 0,035 | 0,012* | 0,40 |
| S235J0 | EN 10025-2 | 0,17 | — | 1,40 | 0,030 | 0,030 | 0,012 | 0,40 |
| S235J2 | EN 10025-2 | 0,17 | — | 1,40 | 0,025 | 0,025 | — | 0,40 |
| S275JR | EN 10025-2 | 0,21 | — | 1,50 | 0,035 | 0,035 | 0,012 | 0,40 |
| S355JR | EN 10025-2 | 0,24 | 0,55 | 1,60 | 0,035 | 0,035 | 0,012 | 0,55 |
Propriétés mécaniques
| Nuance | Limite d'élasticité ReH (min, MPa) | Résistance à la traction Rm (MPa) | Allongement A (min, %) | Exigence d'impact (typ.) |
|---|---|---|---|---|
| S235JR | 235 | 360 – 510 | 26 | 27 J à +20 °C |
| S235J0 | 235 | 360 – 510 | 26 | 27 J à 0 °C |
| S235J2 | 235 | 360 – 510 | 26 | 27 J à –20 °C |
| S275JR | 275 | 410 – 560 | 23 | 27 J à +20 °C |
| S355JR | 355 | 470 – 630 | 22 | 27 J à +20 °C |
Normes d'exécution (ASTM / EN / GOST / JIS / GB)
EN (Europe)
-
EN 10219-1 : Profilés creux de construction soudés formés à froid — conditions techniques de livraison
-
EN 10219-2 : Tolérances, dimensions et propriétés des sections
-
EN 10025-2 : Aciers de construction non alliés (base des définitions de nuance S235/S275/S355)
-
EN 10204 : Documents d'inspection (types MTC tels que 3.1/3.2) (couramment demandés)
ASTM (USA)
-
ASTM A500/A500M : Tubes de construction en acier au carbone soudés et sans soudure formés à froid en ronds et en formes (carrés/rectangulaires inclus)
JIS (Japon)
-
JIS G 3466 : Tubes carrés et rectangulaires en acier au carbone pour la structure générale
GB (Chine)
-
GB/T 6728 : Profilés en acier formés à froid pour la structure générale (profilés creux carrés/rectangulaires inclus)
GOST (Russie/EAEU)
-
GOST 30245 : Profilés carrés et rectangulaires soudés fermés en acier plié pour les structures de bâtiments
Domaines d'application
Principales industries : structures en acier, équipements industriels, ateliers de fabrication, logistique et stockage, supports d'infrastructure, cadres énergétiques et utilitaires.
Utilisations typiques dans ces industries
-
Ossature structurelle : colonnes, poutres, fermes, éléments de contreventement
-
Équipement industriel : bases de machines, protections, plates-formes, convoyeurs
-
Rayonnage et logistique : rayonnages à palettes, mezzanines, cadres d'étagères
-
Véhicules et transport : châssis de remorques, sous-châssis, renforts
-
Énergie et services publics : cadres de support, patins, structures de montage
Q : Êtes-vous une société commerciale ou un fabricant ?
R : fabricant, peut également faire du commerce.
Q : Combien de temps dure votre délai de livraison ?
R : Généralement, il est de 10 à 15 jours si les marchandises sont en stock, ou de 30 à 40 jours si les marchandises ne sont pas en stock,
cela dépend de la quantité.
Q : Fournissez-vous des échantillons ? est-ce gratuit ou en supplément ?
R : Oui, nous pourrions offrir l'échantillon gratuitement, mais nous devons payer les frais de transport.
Q : Quelles sont vos conditions de paiement ?
R : Paiement=2000 USD, 30 % T/T à l'avance, solde avant expédition.
Si vous avez une autre question, n'hésitez pas à me contacter.
-
