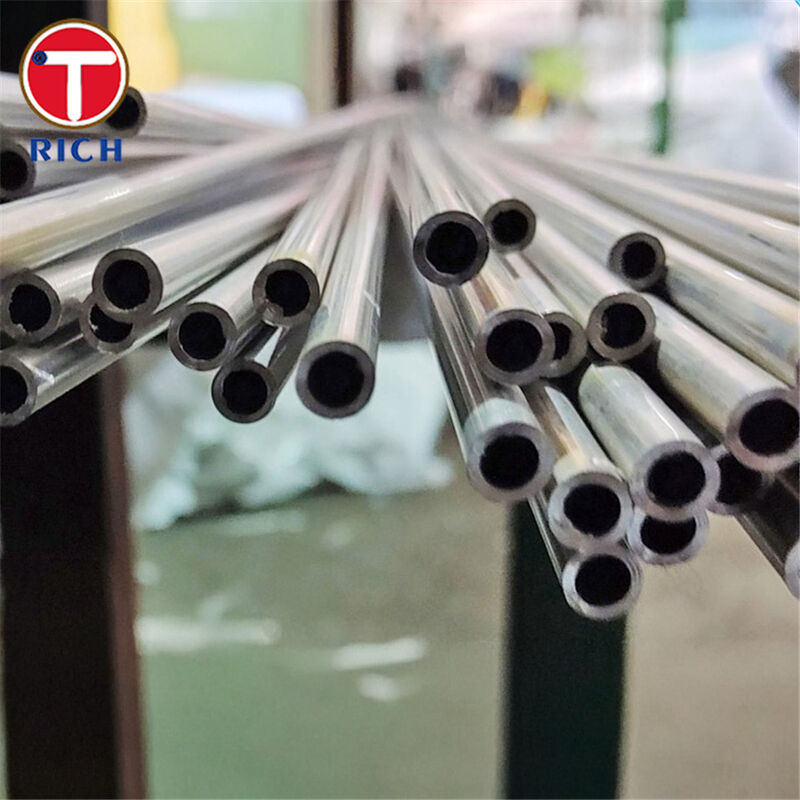

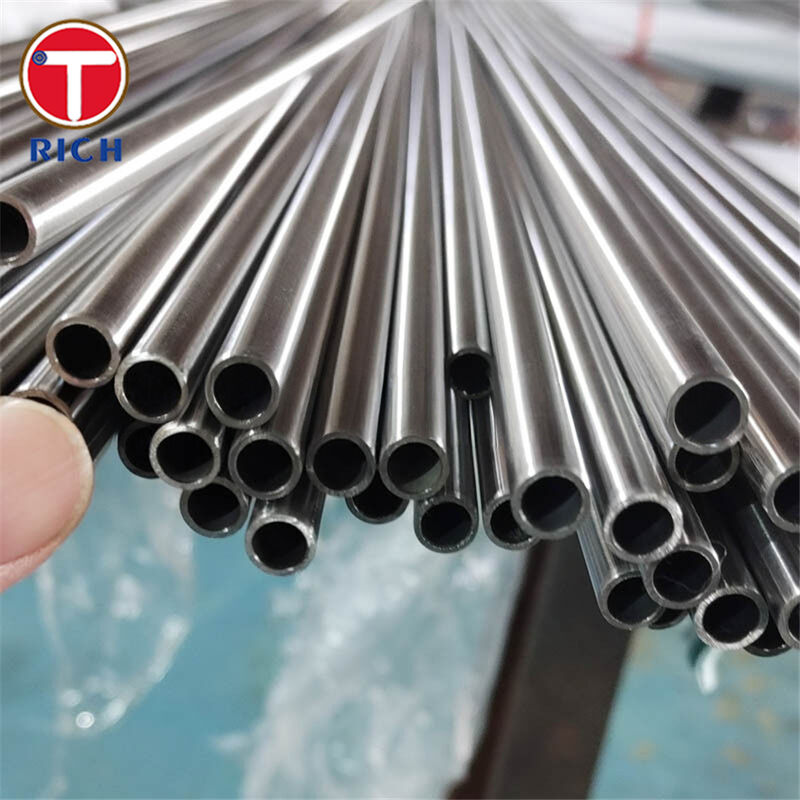

Tube de précision EP en acier inoxydable 316L électropoli pour applications semi-conducteurs
Détails de produit
Tuyau en acier inoxydable électropoli
,Tube en acier de précision en acier inoxydable 316L
,Tuyau EP de qualité semi-conducteur
Tube de précision en acier inoxydable 316L électropoli pour systèmes de semi-conducteurs (UHP)
Matériau
Ce produit est un tube/tuyau de précision en acier inoxydable fabriqué à partir de acier inoxydable austénitique 316L (à faible teneur en carbone, allié au Mo) et fini par électropolissage (EP)—principalement sur la surface interne en contact avec le fluide—pour obtenir une surface ultra-lisse et résistante à la contamination pour les lignes de distribution de gaz et de produits chimiques de haute pureté et ultra-haute pureté (HP/UHP) de semi-conducteurs.
Spécifications
-
Grade: 316L (UNS S31603 / EN 1.4404)
-
Fabrication: Sans soudure ou soudé + écroui (selon les exigences du projet) ; recuit de mise en solution / recuit brillant disponible (typique pour les tubes de précision)
-
Gamme de tailles (typique) : tubes/tuyaux de précision de petit à moyen diamètre extérieur ; coupés à la longueur et longueurs en bobine/droites disponibles (sur commande)
-

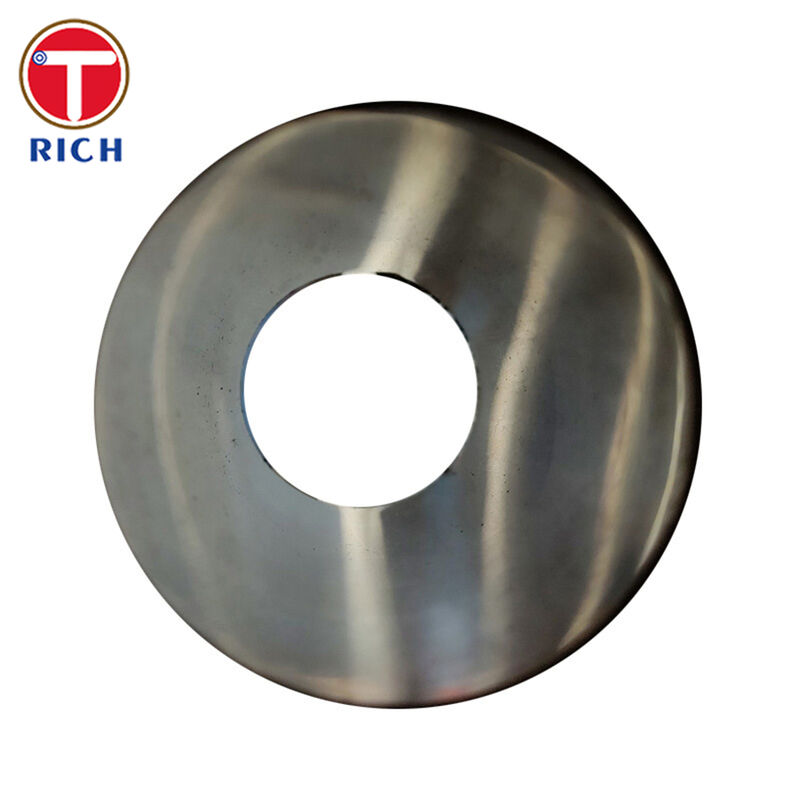

Finition de surface (ID, exigence UHP typique): Électropoli Ra ≤ 10 μin (0,25 μm); des finitions plus fines peuvent être disponibles sur accord
-
Propreté et emballage: nettoyé, bouché et emballé pour réduire le risque de recontamination pour le service UHP
-
Documentation (typique) : MTR/CMTR, traçabilité de la chaleur et du lot, CoC et rapport d'essai de rugosité optionnel (profilomètre) par bon de commande
Principales caractéristiques
-
Surface en contact avec le fluide ultra-lisse après EP pour une réduction de l'adhérence des particules et un nettoyage/purge plus facile
-
Résistance à la corrosion améliorée grâce à une couche passive plus propre et plus uniforme (EP + passivation lorsque spécifié)
-
Optimisé pour le soudage orbital et les raccords UHP grâce à une structure austénitique stable et un contrôle dimensionnel constant (pratique des tubes de précision)
-
Chimie 316L à faible teneur en carbone aide à minimiser le risque de sensibilisation et prend en charge les assemblages soudés dans les milieux corrosifs
Nos avantages
1) « La finition de surface ID répondra-t-elle vraiment aux attentes UHP ? »
Oui. Nous fournissons des tubes EP avec des objectifs Ra alignés sur la pratique UHP courante (par exemple, 10 μin / 0,25 μm max), et nous pouvons fournir des enregistrements de rugosité de surface si nécessaire.
2) « Comment contrôlez-vous les particules et la recontamination pendant l'expédition ? »
Nous mettons en œuvre des pratiques de nettoyage et d'emballage UHP (bouchage des extrémités, mise en sachet de protection, manipulation contrôlée) pour aider à maintenir la surface en contact avec le fluide propre de l'usine à l'installation.
3) « Le matériau est-il adapté aux attentes de distribution de produits chimiques/gaz pour semi-conducteurs ? »
Les systèmes de distribution de semi-conducteurs référencent couramment les concepts d'état de surface SEMI pour les surfaces en contact avec le fluide et les composants en acier inoxydable utilisés dans la distribution de produits chimiques (gaz/liquides) dans les usines. Nous pouvons aligner l'approvisionnement sur ces exigences lorsque spécifié.
4) « Proposez-vous des options de chimie qui améliorent la qualité des soudures et la performance à la corrosion ? »
Pour les systèmes UHP, les détails de la chimie (y compris la faible teneur en carbone et, sur demande, des plages de soufre contrôlées) sont souvent utilisés pour équilibrer la résistance à la corrosion avec la performance de soudage/traitement. Nous pouvons établir des devis et fournir en conséquence avec une traçabilité au niveau de la chaleur.
5) « Pouvez-vous prouver la conformité ? »
Nous prenons en charge la traçabilité complète (numéro de chaleur → MTR), et pouvons fournir une documentation de style EN 10204 3.1, ainsi que des éléments d'inspection optionnels (rugosité, inspection dimensionnelle, PMI) par BC.
Composition chimique
| Grade (Nom courant) | EN No. | C (max) | Si (max) | Mn (max) | P (max) | S (max) | Cr | Ni | Mo | N (max) | Ti / Nb (stabilisateur) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 316L (UNS S31603) | 1.4404 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | 16.5–18.5 | 10.0–13.0 | 2.00–2.50 | 0.11 | — |
| 304L (UNS S30403) | 1.4307 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | 17.5–19.5 | 8.0–10.5 | — | 0.11 | — |
| 317L (UNS S31700) | 1.4438 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | 17.5–19.5 | 13.0–16.0 | 3.00–4.00 | 0.11 | — |
| 321 (UNS S32100) | 1.4541 | 0.08 | 1.00 | 2.00 | 0.045 | 0.015 | 17.0–19.0 | 9.0–12.0 | — | — | Ti ≤ 5×C |
| 347 (UNS S34700) | 1.4550 | 0.08 | 1.00 | 2.00 | 0.045 | 0.015 | 17.0–19.0 | 9.0–12.0 | — | — | Nb (Cb) ≥ 10×C |
Propriétés mécaniques
| Grade | EN No. | Limite d'élasticité à 0,2 % / Rendement Rp0,2 (MPa, min) | Résistance à la traction Rm (MPa) | Allongement A5 (min) |
|---|---|---|---|---|
| 316L | 1.4404 | 200 | 500–700 | 40 / 30 |
| 304L | 1.4307 | 175 | 500–700 | 45 / 35 |
| 317L | 1.4438 | 200 | 500–700 | 40 / 30 |
| 321 | 1.4541 | 190 | 500–700 | 40 / 30 |
| 347 | 1.4550 | 205 | 510–740 | 40 / 30 |
Normes applicables
ASTM / ASME (références typiques): ASTM A269/A269M, ASTM A270, ASTM A312, ASTM A967
SEMI (références typiques): SEMI F19, SEMI F37
EN (références typiques): Série EN 10088, EN 10216-5, EN 10296-2
JIS (référence typique): JIS G3459
GB (références typiques): GB/T 14976, GB/T 12771, GB/T 13296
GOST (références typiques): GOST 9941, GOST 9940
Domaines d'application
Domaine principal : Fabrication de semi-conducteurs (utilités HP/UHP et distribution de procédés).
Les utilisations typiques incluent :
-
Lignes de gaz spéciaux UHP (collecteurs de distribution, raccordement d'outils, lignes de purge)
-
Distribution de produits chimiques de haute pureté (bancs humides, panneaux de distribution de produits chimiques, alimentations au point d'utilisation)
-
Boucles d'eau DI et d'utilités de procédé où la propreté de la surface aide à réduire le risque de contamination
-
Transfert de boues et de fluides de procédé où les surfaces en contact avec le fluide lisses aident à la nettoyabilité et à la stabilité
-
Interconnexions aux vannes/raccords dans les armoires à gaz, les boîtes de collecteur de vannes (VMB) et la distribution sous-fab
Q : Êtes-vous une société commerciale ou un fabricant ?
R : fabricant, peut également faire du commerce.
Q : Combien de temps dure votre délai de livraison ?
R : Généralement, il est de 10 à 15 jours si les marchandises sont en stock, ou de 30 à 40 jours si les marchandises ne sont pas en stock,
cela dépend de la quantité.
Q : Fournissez-vous des échantillons ? est-ce gratuit ou en supplément ?
R : Oui, nous pourrions offrir l'échantillon gratuitement, mais devons payer les frais de transport.
Q : Quelles sont vos conditions de paiement ?
R : Paiement<=2000USD, 100% à l'avance. Paiement>2000USD, 30% T/T à l'avance, solde avant expédition.
Si vous avez une autre question, n'hésitez pas à me contacter.
-
