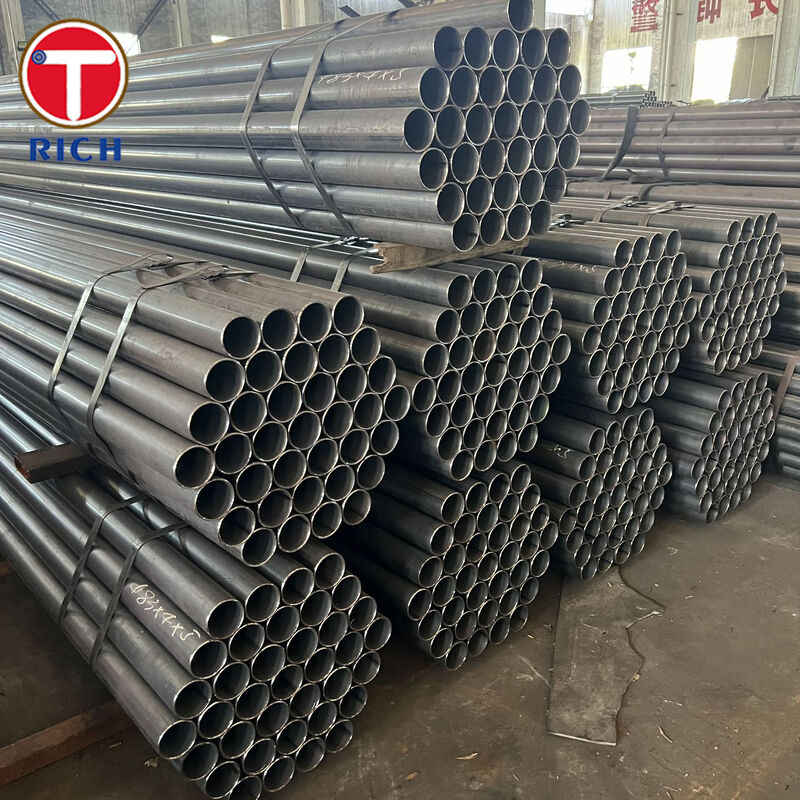

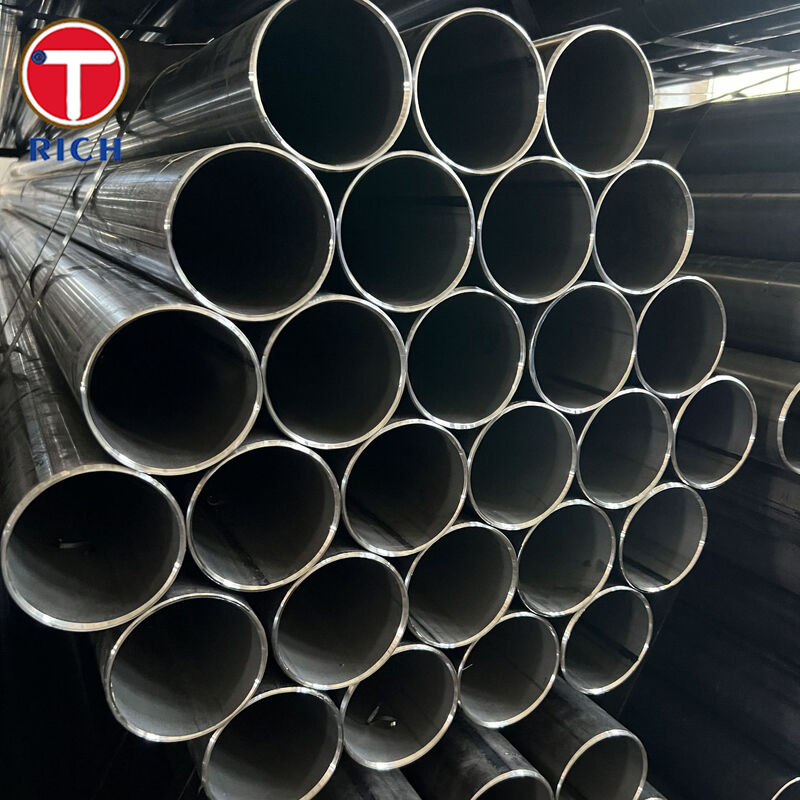

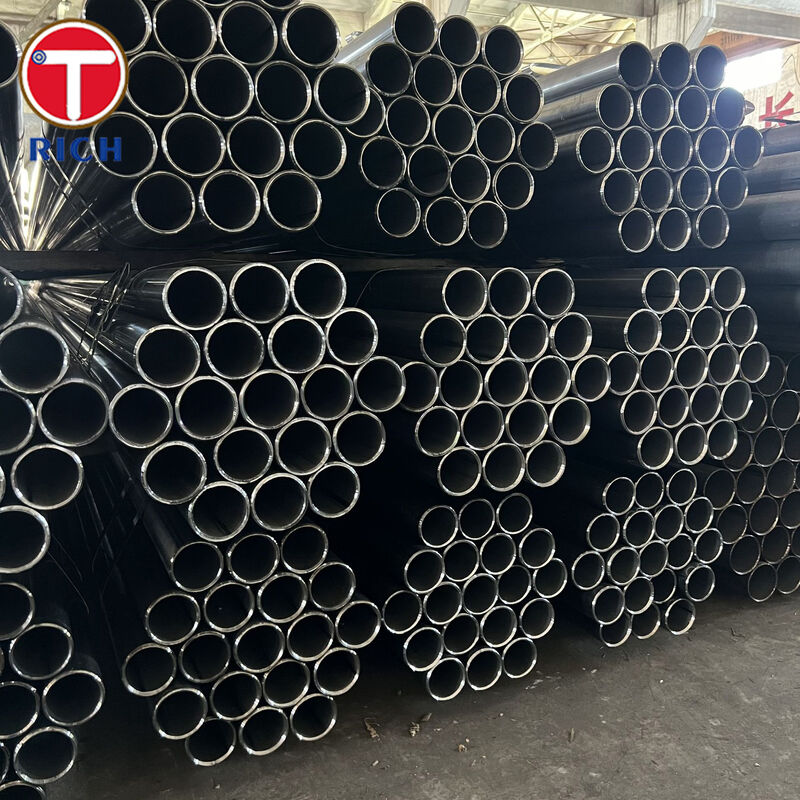

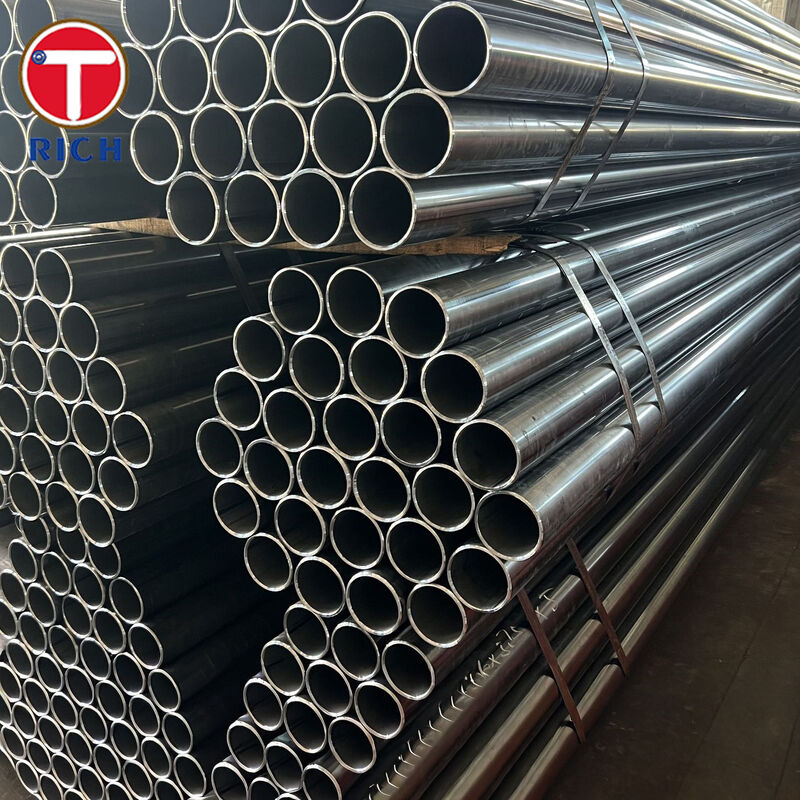

Tubes en acier de précision soudé à froid pour pièces automobiles
Matériel
Ce produit est unTubes en acier de précision soudés à froid (CDW): la bande d'acier estformés et soudésdans un tube,à froidà réaliserhaute précision dimensionnelle,une meilleure concentricité, et unune surface plus lisse- idéal pour les composants automobiles nécessitant un montage stable, un formage répétable et des performances mécaniques constantes.
Les spécifications
-
Le type:Tubes de précision soudés à froid (CDW)
-
Focale de taille:Petit diamètre (gamme automobile typique; disponible sur mesure)
-
Dimensions de la commande:OD/ID, OD/WT ou ID/WT (selon les besoins)
-
Conditions de livraison (sélectionnez par demande): Le nombre d'émissions de CO2 est calculé en fonction du niveau de CO2 de l'équipement.
-
Finition de surface:Surfaces intérieures/extérieures lisses; les exigences de rugosité maximale de surface standard peuvent être spécifiées
-
Inspection:Les contrôles dimensionnels, les essais de traction, l'inspection visuelle; des rapports optionnels sur la rugosité et la NDT peuvent être spécifiés.
-
Protection contre la corrosion et emballage:Une protection temporaire contre la corrosion est généralement fournie, sauf accord contraire.
Principales caractéristiques
-
Contrôle OD/ID et mural de précisionpour les pièces d'assemblage automatisé et de raccordement serré
-
Amélioration de la qualité de surfaceaprès tirage à froid, support de pièces mobiles à faible friction et formage propre
-
Propriétés mécaniques stablessélectionnables selon les conditions de livraison (+SR / +N généralement choisis pour une résistance et une formabilité équilibrées)
-
Bonne soudabilité et formabilitéd'une épaisseur n'excédant pas 1 mm
Nos avantages
-
Vous pouvez respecter des tolérances strictes et des exigences de surface pour l'assemblage robotique/automatisé?
Oui, les applications de précision sont prises en charge par des systèmes de tolérances définis et une exigence de rugosité maximale de surface spécifiée; des mesures/déclarations de rugosité supplémentaires peuvent également être convenues. -
Comment assurer l'intégrité des coutures de soudure et prévenir les défauts cachés?
Nous pouvons fournir des tubes avecessais non destructifs (ESD)conformément aux spécifications (par exemple, essai du courant de tourbillon pour les imperfections longitudinales et vérification de l'étanchéité).Les principes du courant de tourbillon et l'inspection basée sur l'acceptation sont largement utilisés pour le contrôle de la qualité des tubes soudés. -
¢Fournissez-vous des certificats de traçabilité et d'inspection complets pour les audits?
Nous soutenonsDocuments d'inspection EN 10204 (par exemple, 3.1/3.2 selon les besoins)et peut maintenir la traçabilité de la chaleur/des lots grâce à des options de marquage (y compris l'identification de la fonte/de la chaleur, le cas échéant).
Composition chimique
| Grade | N° de l'acier | C max | Si max | Nombre maximal | P max | S max | Al (total) min |
|---|---|---|---|---|---|---|---|
| E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 | 0.015 |
| E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 | 0.015 |
| E235 et autres | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 | 0.015 |
| E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 | 0.015 |
| E355 | 1.0580 | 0.22 | 0.55 | 1.60 | 0.025 | 0.025 | 0.020 |
Propriétés mécaniques
| Grade | N° de l'acier | Le nombre de cycles est calculé en fonction de la fréquence d'exposition. | +SR: RéH min (MPa) | +SR: Une minute (%) | +N: Rm (MPa) | +N: ReH min (MPa) | +N: A min (%) |
|---|---|---|---|---|---|---|---|
| E155 | 1.0033 | 350 | 245 | 18 | 270 ¥410 | 155 | 28 |
| E195 | 1.0034 | 370 | 260 | 18 | 300 ¥440 | 195 | 28 |
| E235 et autres | 1.0308 | 440 | 325 | 14 | 340 ¢ 480 | 235 | 25 |
| E275 | 1.0225 | 510 | 375 | 12 | 410 ¥550 | 275 | 22 |
| E355 | 1.0580 | 590 | 435 | 10 | 490 ¢ 630 | 355 | 22 |
Les normes
-
Pour l'aéronef:Pour l'ASTMA513(tubes mécaniques ERW; finition de type CDW/DOM spécifiée par type/exigence)
-
Le nom de l'entreprise: Pour les appareils électroniques(tubes de précision soudés tirés à froid; conditions de livraison +C/+LC/+SR/+A/+N)
-
Le GOST: Pour l'utilisation des appareils électroménagers(tubes d'acier soudés électriquement; communément désignés pour les chaînes d'approvisionnement de tubes soudés)
-
Je vous en prie. Le système de contrôle de l'eau(tubes en acier au carbone destinés à la construction de machines)
-
- Je vous en prie. Le produit doit être présenté dans les conditions suivantes:(tubes en acier soudés à froid de précision)
Domaines d'application
Les industries primaires:Automobile, génie général, fabrication de machines, assemblages hydrauliques/pneumatiques et structures de précision.
Dans le cas où il est utilisé dans l'industrie automobile (exemples):
-
Composants d'amortisseur / amortisseur(tubes intérieurs, manchons)
-
Pièces de direction et de châssis(intermédiaires, manchons, tubes de support)
-
Structures de sièges et sous-ensembles de sécurité(tubes structurels de précision)
-
Pièces tubulaires usinéesexigeant une identification/une identification de type uniforme pour les sièges à presses, les boîtiers et les roulements
