ASTM A179 Tubes à courbure en acier inoxydable à faible teneur en carbone sans soudure à froid pour échangeurs de chaleur
Détails de produit

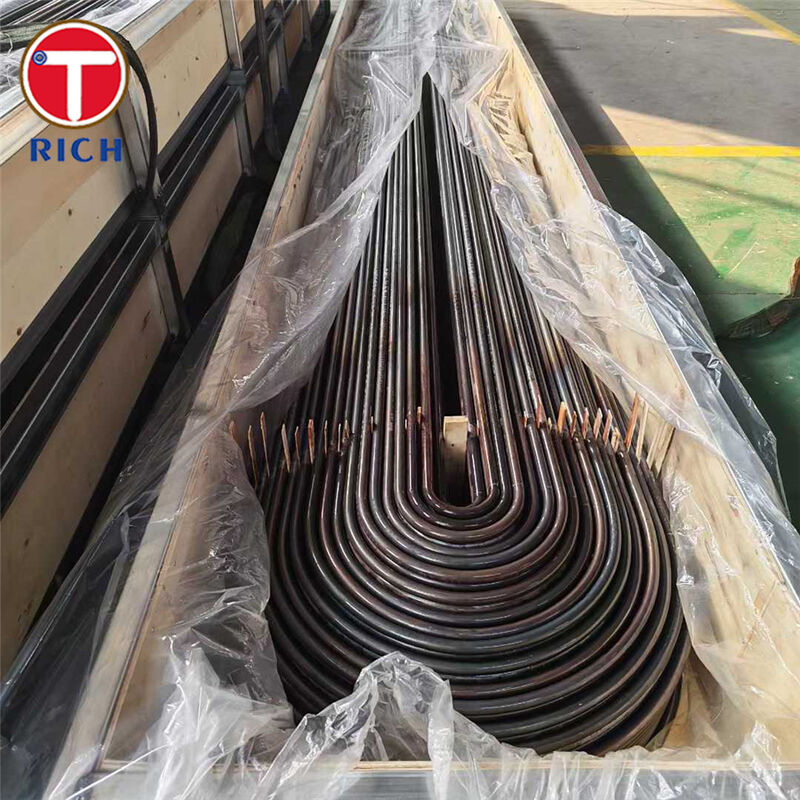

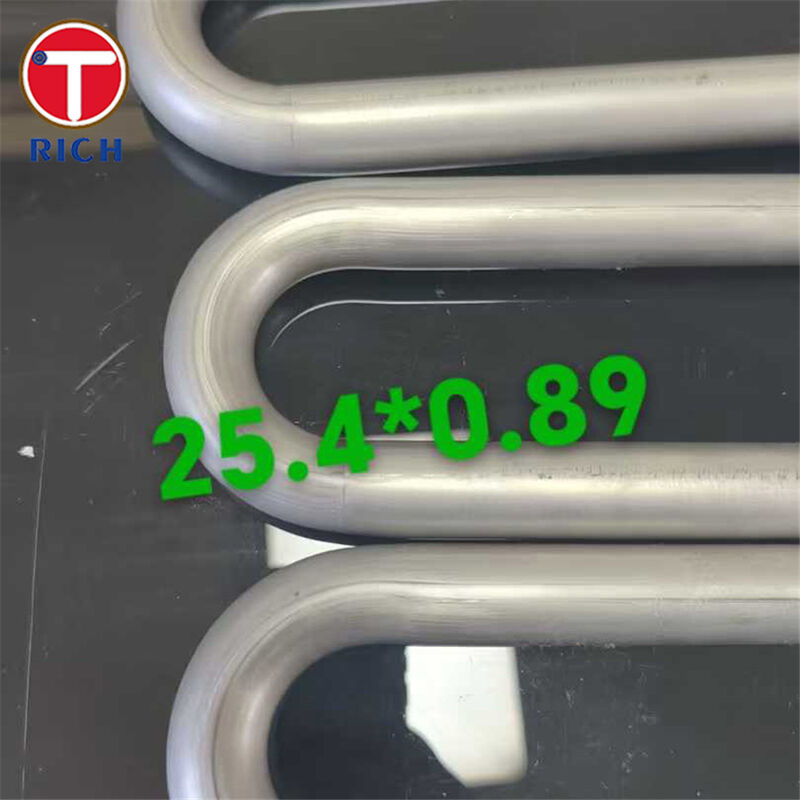

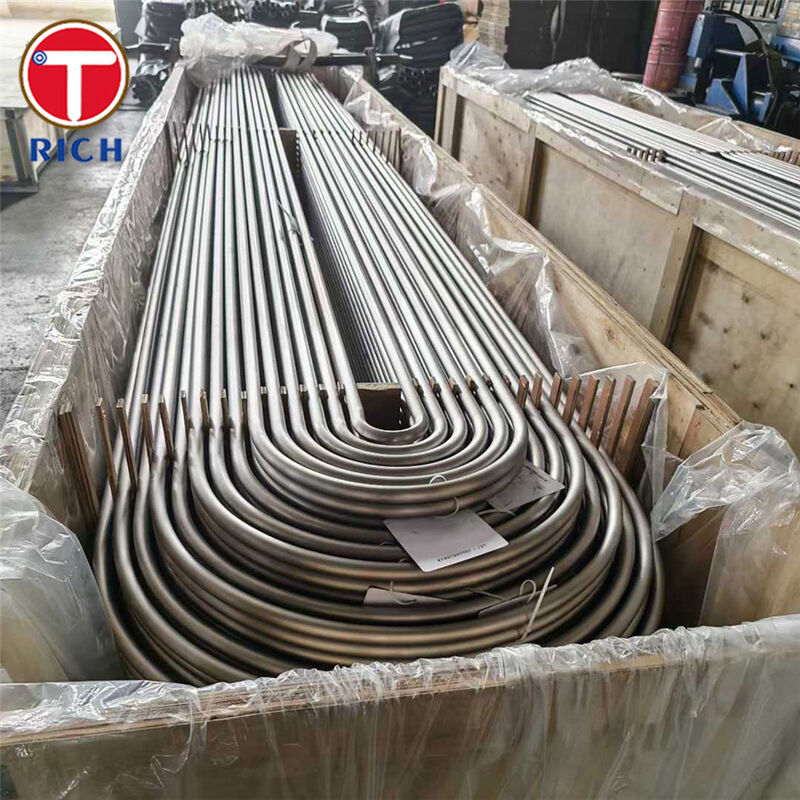

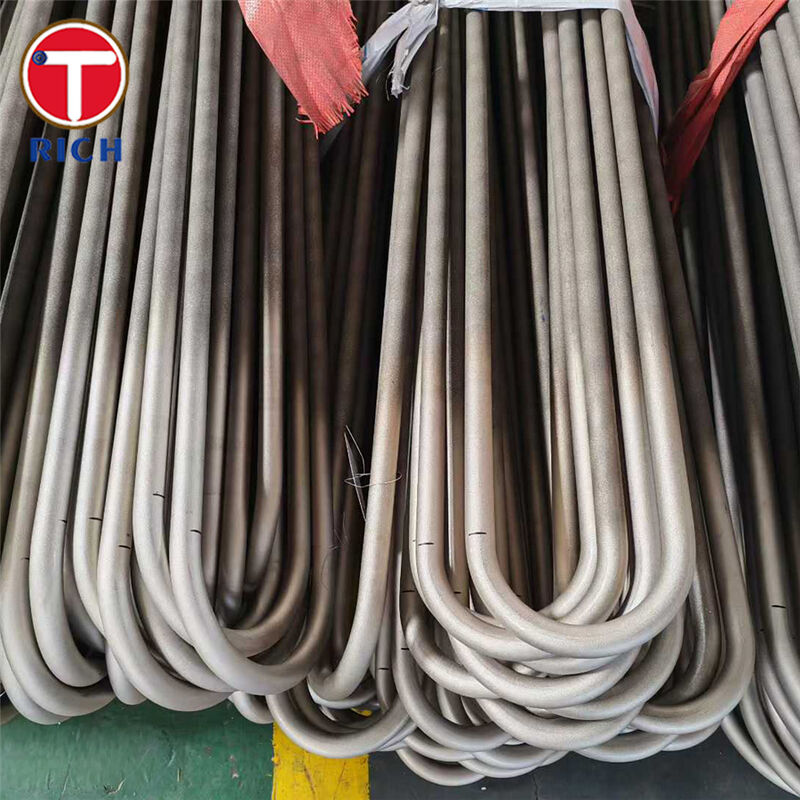

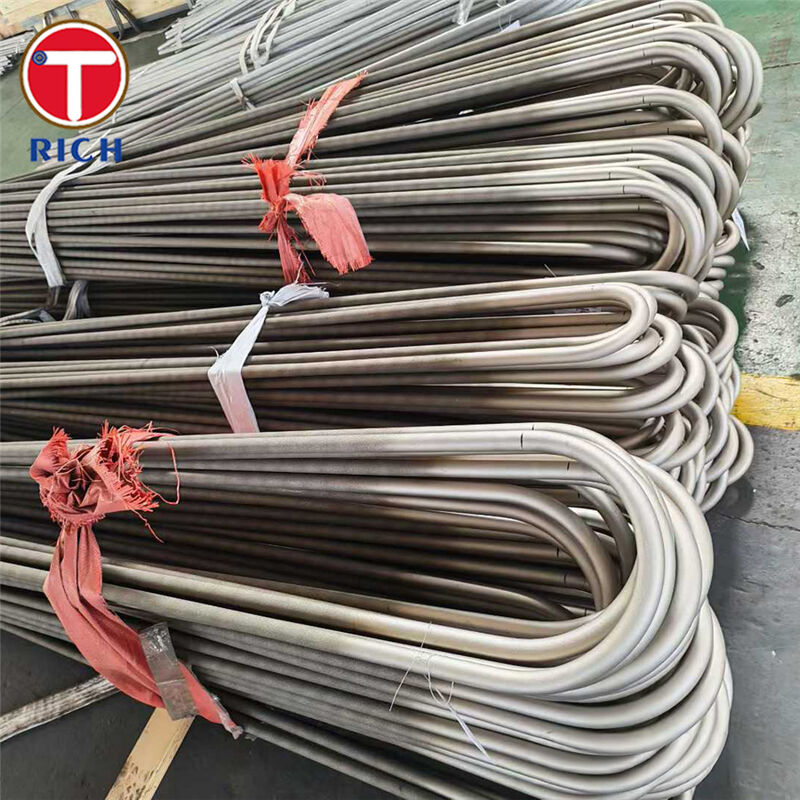

Tube coudé en U sans soudure étiré à froid
,Tube en U en acier à faible teneur en carbone
,Tube en forme de U pour échangeur de chaleur
Tube en U ASTM A179 — Tubes en acier à faible teneur en carbone sans soudure étirés à froid pour échangeurs de chaleur
Matériau
Les tubes en U ASTM A179 sont des tubes en acier à faible teneur en carbone sans soudure, étirés à froid, qui sont formés en forme de U pour les échangeurs de chaleur à calandre et à tubes, les condenseurs, les refroidisseurs et les équipements de transfert de chaleur similaires. Le tube de base est produit par le procédé sans soudure et l'étirage à froid, puis plié au rayon/longueur de jambe requis avec un contrôle strict de la stabilité dimensionnelle et de l'état de surface.
Spécification
-
Type de produit : U-bend (tube en U) pour échangeurs de chaleur
-
Matériau de base / norme : ASTM A179 / A179M (souvent référencé comme SA179 pour un langage d'approvisionnement similaire)
-
Procédé de fabrication : Sans soudure → étiré à froid → pliage en U (selon le dessin)
-
Plage OD typique du tube de base (portée ASTM A179) : 1/8" à 3" (3,2–76,2 mm)
-
Principaux paramètres des tubes en U (personnalisés) :
-
Rayon de courbure (CLR), longueur de jambe, longueur de tangente, longueur droite, finition d'extrémité
-
Ovalisation et amincissement de la paroi contrôlés au niveau du pli (mesurés et rapportables)
-
Principales caractéristiques
-
Excellente aptitude au transfert de chaleur : OD/ID lisse, paroi constante, géométrie stable grâce aux tubes étirés à froid
-
Performance de formage fiable : la chimie à faible teneur en carbone prend en charge les opérations de pliage, d'expansion et de laminage couramment requises pour l'assemblage tube-à-plaque tubulaire
-
Vérification de la qualité : contrôle de la chimie + essais mécaniques + essais typiques des tubes (par exemple, dureté/aplatissement/évasement/options hydrostatiques ou END selon la commande)
Nos avantages
-
Comment contrôlez-vous l'amincissement de la paroi et l'ovalisation au niveau du pli en U ?
Nous contrôlons l'outillage de pliage, la lubrification et les paramètres de formage, et pouvons fournir des mesures de la zone de pliage (ovalisation et amincissement de la paroi). De nombreux acheteurs spécifient des limites (par exemple, des limites d'ovalisation et d'amincissement) pour les tubes en U ; nous pouvons fabriquer et inspecter selon les critères de votre projet et fournir des rapports d'inspection. -
Quelles inspections et quelle documentation vais-je recevoir ?
Nous fournissons une traçabilité complète par chaleur/lot et un certificat d'essai en usine (EN 10204 3.1 disponible sur demande), ainsi que la conformité aux essais requis selon les exigences des tubes ASTM (analyse chimique/produit et vérification mécanique ; essais hydrostatiques ou non destructifs lorsque spécifiés). -
Comment prévenez-vous la contamination et les dommages liés à l'expédition (essentiel pour les échangeurs de chaleur) ?
Nous suivons des pratiques de finition et d'emballage contrôlées (coupe/ébavurage/nettoyage, bouchons d'extrémité/scellage et emballage d'exportation) pour protéger les extrémités des tubes et la propreté interne pendant le transport et le stockage.
Composition chimique
| Grade / Norme | C | Si | Mn | P | S | Cr | Ni | Cu | Mo | V | Nb | Ti | Al |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | 0.06–0.18 | ≥175 | 0.27–0.63 | ≤0.035 | ≤0.035 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 |
| ≥35 | 0.06–0.18 | ≤0.25 | 0.27–0.63 | ≤0.035 | ≤0.035 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 |
| ≥35 | ≤0.27 | ≥0.10 | ≤0.93 | ≤0.035 | ≤0.035 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 |
| EN 10216-2 P235GH (1.0345) | ≤0.16 | ≤0.35 | ≤1.20 | ≤0.025 | ≤0.020 | ≤0.30 | ≤0.30 | ≤0.30 | ≤0.08 | ≤0.02 | ≤0.01 | ≤0.04 | ≥0.02 |
| ≥25 | ≤0.18 | ≤0.35 | 0.30–0.60 | ≤0.035 | ≤0.035 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 |
Remarque : “—” indique non spécifié dans les résumés cités pour ce grade.
Propriétés mécaniques (5 grades de référence)
| Grade / Norme | Résistance à la traction (MPa) | Limite d'élasticité (MPa) | Allongement (%) | Dureté |
|---|---|---|---|---|
| ASTM A179 | — | ASTM A192 | ||
| ≥35 | — | ASTM A192 | ≥325 | ≥180 |
| ≥35 | ≤77 HRB | ASTM A210 Gr. A-1 | ≥415 | ≥255 |
| ≥30 | ≤79 HRB | EN 10216-2 P235GH (T ≤ 16 mm référence) | 360–500 | ≥175 |
| ≥25 | — | JIS G 3461 STB340 | ≥340 | ≥175 |
≥35
-
—
-
Normes
-
ASTM : ASTM A179/A179M (tube de base) + ASTM A450/A450M (exigences générales pour les tubes en acier au carbone/faiblement allié)
-
EN : EN 10216-2 (tubes sans soudure pour applications sous pression avec des propriétés à température élevée ; par exemple, P235GH)
-
GOST : GOST 8733 (exigences techniques pour les tubes sans soudure déformés à froid) + GOST 8734 (gamme de tailles pour les tubes sans soudure formés à froid)
JIS : JIS G 3461 (tubes de chaudière et d'échangeur de chaleur en acier au carbone ; par exemple, STB340)
-
GB : GB/T 3639 (tubes de précision sans soudure étirés/laminés à froid) et sélections axées sur le projet telles que GB 3087 pour le service de chaudière, lorsque spécifié
-
Domaines d'application
-
Production d'électricité et chaudières : condenseurs, réchauffeurs d'eau d'alimentation, économiseurs (faisceaux de tubes en U)
Pétrole et gaz / raffinage : refroidisseurs, condenseurs, échangeurs de récupération de chaleur
La géométrie en U est principalement utilisée dans les échangeurs à calandre et à tubes pour permettre des trajets d'écoulement compacts à passages multiples et une disposition efficace des faisceaux.
La géométrie en U est principalement utilisée dans les échangeurs à calandre et à tubes pour permettre des trajets d'écoulement compacts à passages multiples et une disposition efficace des faisceaux.
Q : Êtes-vous une société commerciale ou un fabricant ?
R : fabricant, peut également faire du commerce.
Q : Combien de temps dure votre délai de livraison ?
R : Généralement, il est de 10 à 15 jours si les marchandises sont en stock, ou de 30 à 40 jours si les marchandises ne sont pas en stock,
cela dépend de la quantité.
Q : Fournissez-vous des échantillons ? est-ce gratuit ou en supplément ?
R : Oui, nous pourrions offrir l'échantillon gratuitement, mais devons payer les frais de transport.Q : Quelles sont vos conditions de paiement ?R : Paiement
-
