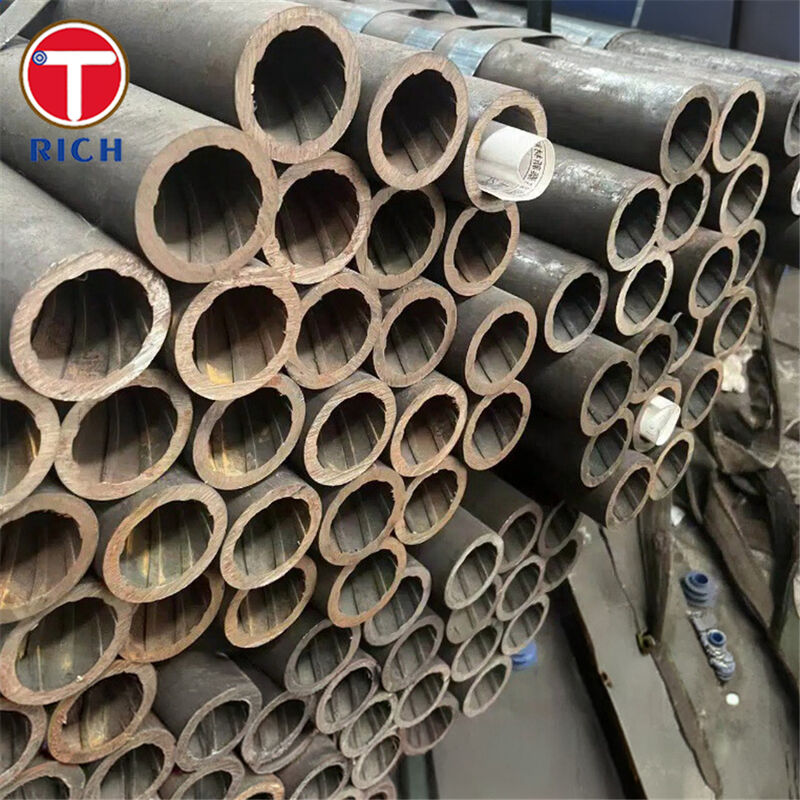

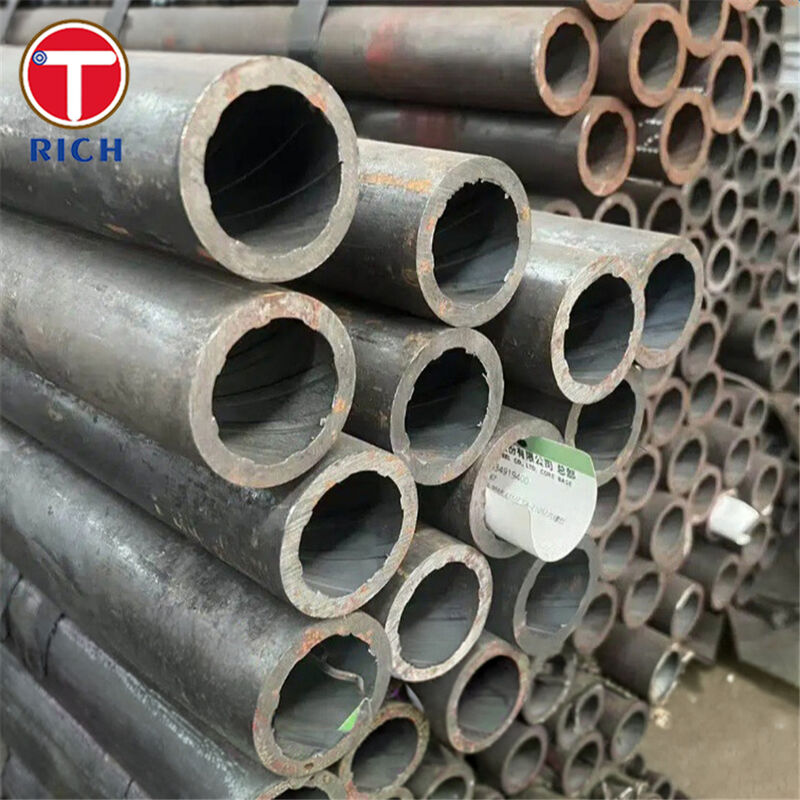

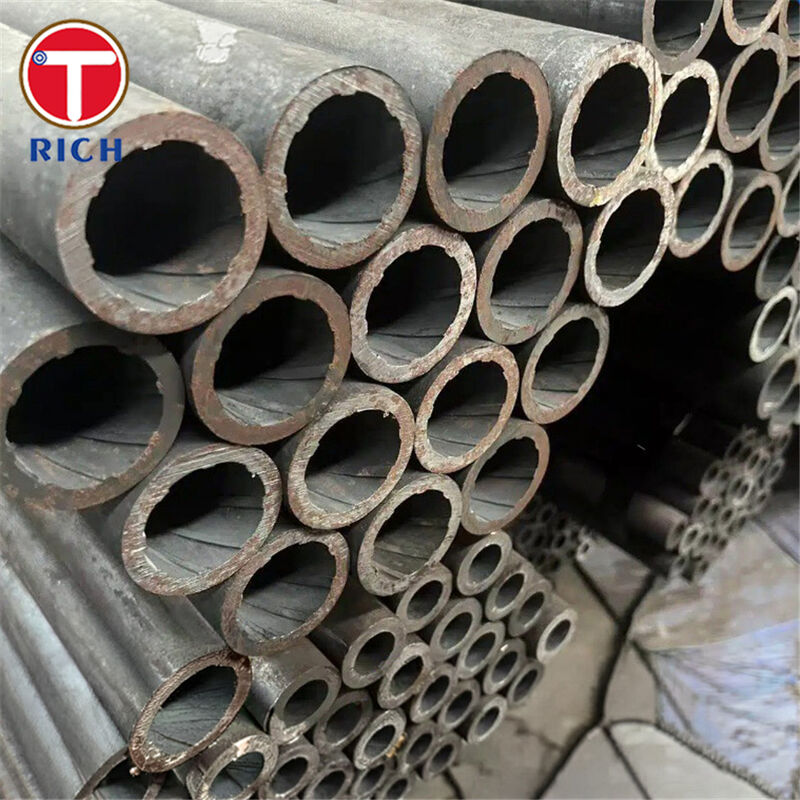

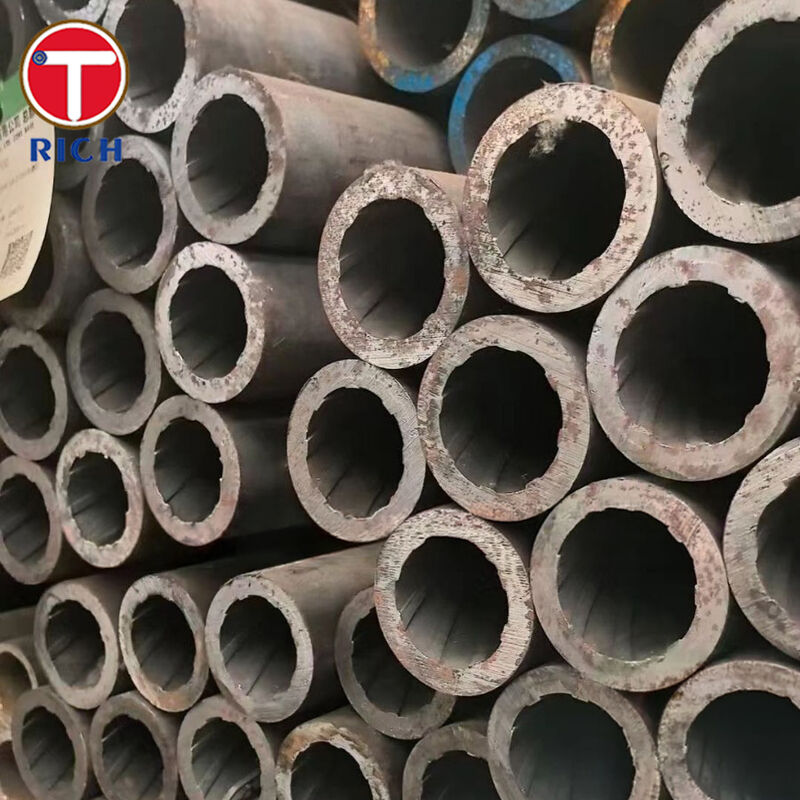

Tube d'échangeur de chaleur sans soudure à faible teneur en alliage ASME SA213 Grade T12 à filetage interne avec conception Cr-Mo et diamètre extérieur de 30 à 325 mm
Détails de produit
Tube d'échangeur de chaleur à filetage interne
,Tube sans soudure à faible teneur en alliage Cr-Mo
,Tube ASME SA213 de 30 à 325 mm de diamètre extérieur
Tube à filetage interne ASME SA213 Grade T12 — Tube en acier faiblement allié sans soudure pour échangeurs de chaleur
Aperçu du matériau
L'ASME SA213 Grade T12 (UNS K11562) est un tube en acier faiblement allié sans soudure au chrome-molybdène (Cr-Mo) largement spécifié pour les applications de chaudières, de surchauffeurs et d'échangeurs de chaleur où la résistance à haute température et l'intégrité sous pression sont requises. La spécification ASME SA-213 est l'adoption par le Code de l'ASTM A213/A213M pour ces applications de tubes en acier allié sans soudure.
Spécifications
-
Forme du produit : Tube sans soudure avec filetage interne (généralement fileté aux extrémités du tube pour le couplage/l'assemblage).
-
Mode de fabrication : Sans soudure, fourni fini à chaud ou fini à froid selon spécification.
-
Gamme de tailles typiques (couramment fournie sous ASTM/ASME) :
-
Gamme ID/OD : de 1/8 po (3,2 mm) ID jusqu'à 5 po (127 mm) OD (selon le projet)
-
Épaisseur de paroi : 0,015–0,500 po (0,38–12,7 mm)
-
-
Filetage (personnalisable) :
-
Filetage interne conique NPT selon ASME B1.20.1 (courant pour les joints filetés étanches à la pression) avec contrôle Go/No-Go disponible sur demande.
-
D'autres formes de filetage (par exemple, BSPT/ISO) peuvent être fournies si spécifiées dans la commande.
-
-
Traitement thermique (conditions d'approvisionnement typiques, par nuance et commande) : recuit complet ou isotherme ; normalisation et revenu ; ou recuit subcritique (couramment référencé pour l'approvisionnement de tubes SA213).
-
Inspection et tests (typiques pour l'approvisionnement de tubes) : analyse chimique, tests de traction et de dureté, et inspection dimensionnelle/de surface ; des CND supplémentaires peuvent être spécifiés (par exemple, courants de Foucault/UT/hydro).
-
Options de traitement supplémentaires : Pliage en U, ailetage ou autre fabrication de tubes d'échangeur de chaleur peuvent être fournis selon dessin.
Caractéristiques principales
-
La conception en acier faiblement allié Cr-Mo prend en charge des performances stables dans de nombreuses applications de transfert de chaleur à haute température.
-
La construction sans soudure minimise les risques associés aux soudures dans les applications sous pression.
-
La configuration du filetage interne permet un assemblage/désassemblage plus rapide dans les conceptions axées sur la maintenance (lorsque les joints filetés sont autorisés par le code de conception).
-
Conformité facilitant l'approvisionnement dans le cadre des normes ASME/ASTM avec des pratiques de test et de marquage standard.
Nos avantages
-
« Comment prouver que ceci est un vrai SA213 T12, entièrement traçable à une coulée/un lot ? »
Nous fournissons la traçabilité de la coulée/du lot avec un marquage clair des tubes, des dossiers complets (MTC) et une identification positive des matériaux (PMI) et une inspection par tierce partie en option. Pour les projets qui font référence à des exigences générales de tubes (marquage/tests/inspection), nous alignons l'approvisionnement sur les exigences générales applicables utilisées conjointement avec les spécifications du produit. -
« Comment réduire le risque de défaillances prématurées des tubes d'échangeur de chaleur et d'arrêts imprévus ? »
Les acheteurs se concentrent couramment sur l'état de surface, le contrôle dimensionnel et l'efficacité des CND, car les défaillances des tubes proviennent souvent de dommages localisés ou de mécanismes de corrosion. Nous soutenons des plans d'inspection améliorés (courants de Foucault/UT, contrôles de surface, cartographie dimensionnelle) et aidons à faire correspondre la nuance/le traitement thermique aux conditions de service (température, milieu, marge de corrosion) pour atténuer les causes courantes de défaillance des échangeurs. -
« Les filetages internes assureront-ils une étanchéité fiable et comment contrôlez-vous la qualité du filetage ? »
Les joints filetés échouent le plus souvent en raison d'un cône/d'un engagement incorrect, d'une mauvaise pratique de contrôle, ou de dommages répétés lors du serrage. Nous pouvons usiner les filetages selon les normes reconnues (par exemple, NPT selon ASME B1.20.1), appliquer une inspection par calibre Go/No-Go, et protéger les filetages avec des capuchons et un emballage pour éviter les dommages de transport, améliorant ainsi la fiabilité de l'étanchéité sur site.
Composition chimique
| Nuance | UNS | C | Si | Mn | P | S | Cr | Mo | Ni | N | V | Nb | W | B |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SA213 T11 | K11597 | 0,05–0,15 | 0,50–1,00 | 0,30–0,60 | ≤0,025 | ≤0,025 | 1,00–1,50 | 0,44–0,65 | — | — | — | — | — | — |
| SA213 T12 | K11562 | 0,05–0,15 | ≤0,50 | 0,30–0,61 | ≤0,025 | ≤0,025 (T12S : ≤0,045) | 0,80–1,25 | 0,44–0,65 | — | — | — | — | — | — |
| SA213 T22 | K21590 | 0,05–0,15 | ≤0,50 | 0,30–0,60 | ≤0,025 | ≤0,025 | 1,90–2,60 | 0,87–1,13 | — | — | — | — | — | — |
| SA213 T91 (Type 1) | K90901 | 0,07–0,14 | 0,20–0,50 | 0,30–0,60 | ≤0,020 | ≤0,010 | 8,00–9,50 | 0,85–1,05 | ≤0,40 | 0,03–0,07 | 0,18–0,25 | 0,06–0,10 | — | — |
| SA213 T92 | K92460 | 0,07–0,13 | ≤0,50 | 0,30–0,60 | ≤0,020 | ≤0,010 | 8,50–9,50 | 0,30–0,60 | ≤0,40 | 0,03–0,07 | 0,15–0,25 | 0,04–0,09 | 1,50–2,00 | 0,001–0,006 |
Propriétés mécaniques
| Nuance | Résistance à la traction (MPa) | Limites d'élasticité (MPa) | Allongement (%) | Dureté (HBW) |
|---|---|---|---|---|
| SA213 T11 | ≥415 | ≥205 | ≥30 | ≤163 |
| SA213 T12 | ≥415 | ≥220 | ≥30 | ≤163 |
| SA213 T22 | ≥415 | ≥205 | ≥30 | ≤163 |
| SA213 T91 (Type 1) | ≥585 | ≥415 | ≥20 | 190–250 |
| SA213 T92 | ≥620 | ≥440 | ≥20 | ≤250 |
Normes d'exécution
-
ASTM / ASME : ASTM A213/A213M (spécification produit) et ASME SA-213/SA-213M (adoption du Code) ; les exigences générales de tubes font souvent référence à ASTM A1016/A1016M.
-
EN (famille analogue courante) : EN 10216-2 (tubes sans soudure pour usage sous pression), avec 13CrMo4-5 (1.7335) fréquemment cité comme une famille de nuances européennes proches pour les applications à haute température au Cr-Mo.
-
GOST (cadres typiques de tubes sans soudure) : GOST 8732 (tuyaux en acier sans soudure formés à chaud ; propriétés référencées via GOST 8731) et GOST 550-75 pour les applications de tubes haute pression/haute température dans les contextes pétrochimiques/de raffinage de pétrole.
-
JIS : JIS G 3462 (Tubes en acier allié pour chaudières et échangeurs de chaleur ; la série STBA comprend des nuances Cr-Mo).
-
GB : GB/T 5310-2023 (Tubes et tuyaux en acier sans soudure pour chaudières haute pression) ; la famille de nuances similaires couramment référencée comprend 12CrMoG en fonction des règles d'équivalence du projet.
Domaines d'application
-
Chaudières de puissance et utilitaires : tubes de surchauffeur/resurchauffeur, circuits d'économiseur, conduites de transfert à haute température.
-
Systèmes d'échangeurs de chaleur : échangeurs multitubulaires, préchauffeurs d'air, serpentins de chauffage (où l'acier faiblement allié Cr-Mo est sélectionné pour les exigences de température/pression).
-
Pétrochimie et raffinage : réchauffeurs de procédé, tuyauteries à haute température, faisceaux d'échangeurs dans les services à haute température.
-
Assemblages faciles d'entretien : extrémités de tubes à filetage interne utilisées lorsque l'installation rapide, le remplacement modulaire ou le démontage fréquent sont requis (sous réserve d'approbation par le code de conception).
