Tube d'acier des DOM
Created with Pixso.

JIS G3445 STKM 15A dessiné au-dessus de la résistance sans couture et électrique en acier de tube de mandrin

JIS G3445 STKM 15A dessiné au-dessus de la résistance sans couture et électrique en acier de tube de mandrin

Nom De Marque: Torich
Numéro De Modèle: JIS J3445
Quantité De Produit: 3-5tons
Prix: USD
Conditions De Paiement: L / C, T / T
Capacité à Fournir: 5000tons par an
Informations détaillées
Lieu d'origine:
La Chine
Certification:
ISO9001 TS16949 EN10204.3.1
Matériel:
STKM 15A
Nom de produit japonais:
つぎめがないこうかん
Application:
Buts structurels de machine
Détails d'emballage:
Dans les paquets ou les boîtes de carton ou des boîtes en bois
Capacité d'approvisionnement:
5000tons par an
Mettre en évidence:

Dessiné au-dessus du tube d'acier de mandrin

,

dessiné au-dessus de la tuyauterie d'acier de mandrin

Description du produit

JIS G3445 STKM 15A Tuyau d'acier tiré sur mandrin sans soudure et résistance électrique

Nom du produit:tubes en acier au carbone destinés à la construction de machines

Application:Machines Automobile compétent Meubles Vélo Pièces mécaniques Éléments mécaniques Éléments de machine

1. Grade

Le STKM 11A

Le nombre de points de contrôle est le nombre de points de contrôle.

STKM 13 ((ABC)

STKM 14 ((ABC)

Le code de conduite est le code de conduite de l'entreprise.

La norme JIS G3445

2.OD:de 4 à 60 mm,Épaisseur de paroi:0.5 à 7 mm

3Caractéristique:Les tubes sont de haute précision en tolérance

4Veuillez indiquer les exigences de traitement thermique, le cas échéant.

RH CW SR A N HF

HR: laminé à chaud CW: travaillé à froid SR: soulagé du stress A: recuit N: normalisé HF: formé à chaud.

5.STKM 15AComposition chimique% max:C:0.25-0.35 S:0.35 Mn:0.30-1.00 P:0.04 S:0.04

Propriétés mécaniques:min Résistance à la traction 470 MPa Résistance au rendement: 275 MPa Allongement: 22%

Tolérances à la surdose

La division

Tolérance à la surdose

Je ne veux pas.1

inférieure à 50 mm ± 0,5 mm
50 mm ou plus ± 1%

Je ne veux pas.2

inférieure à 50 mm ± 0,25 mm
50 mm ou plus ± 0,5%

Je ne veux pas.3

moins de 25 mm ± 0,12 mm
25 mm ou plus jusqu'à et excel.40 mm ± 0,15 mm
40 mm ou plus jusqu'à et excel.50 mm ± 0,18 mm
50 mm ou plus jusqu'à et excel.60 mm ±0,20 mm
60 mm ou plus jusqu'à et excelle.70 mm ±0,23 mm
70 mm ou plus jusqu'à et excel.80 mm ±0,25 mm
80 mm ou plus jusqu'à et excelle.90 mm ±0,30 mm
90 mm ou plus jusqu'à et excel.100 mm ±0,40 mm
100 mm ou plus ± 0,50%

Nom de l'organisme:1Pour les tubes en acier sans soudure finis à chaud, la tolérance de diamètre extérieur n° 1 est appliquée.
2.La tolérance relative au diamètre extérieur des tubes trempés et trempés doit être celle convenue entre l'acheteur et le fabricant.

Tolérances à l'égard de WT

La division

Tolérance à l'égard de la WT

Je ne veux pas.1

moins de 4 mm +0,6 mm -0,5 mm
4 mm ou plus +15%-12,5%

Je ne veux pas.2

inférieure à 3 mm ± 0,3 mm
3 mm ou plus ± 10%

Je ne veux pas.3

inférieure à 2 mm ± 0,15 mm
2 mm ou plus ± 8%

Note: Pour les tubes d'acier sans couture finis, les tolérances n° 1 sont appliquées.

Les tolérances sur la longueur du tube doivent être comprises entre 0 et +50 mm. Toutefois, lorsque des tolérances en dehors de cette plage sont particulièrement requises,un accord doit être conclu entre l'acheteur et le fabricant.

(DOM) Dessiné sur Mandrel:

Les premières étapes de fabrication : ERW, mais dans les étapes de finition: Toute la soudure à flash est retirée et le tube est tiré en bloc sur une mandule.qui fournit au tube de meilleures tolérances dimensionnelles, une bonne finition de surface et la plus forte résistance de soudage possible.

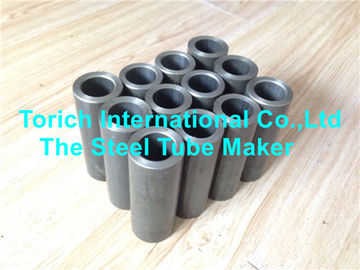

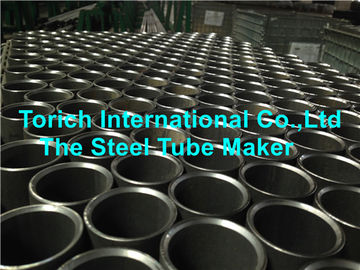

JIS G3445 STKM 15A dessiné au-dessus de la résistance sans couture et électrique en acier de tube de mandrin 0 JIS G3445 STKM 15A dessiné au-dessus de la résistance sans couture et électrique en acier de tube de mandrin 1

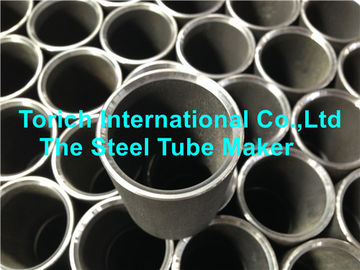

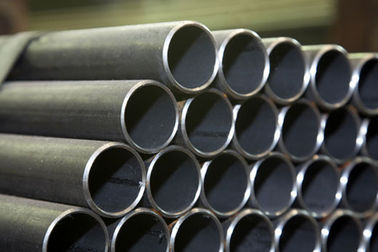

JIS G3445 STKM 15A dessiné au-dessus de la résistance sans couture et électrique en acier de tube de mandrin 2 JIS G3445 STKM 15A dessiné au-dessus de la résistance sans couture et électrique en acier de tube de mandrin 3
