Tube en acier soudé
Created with Pixso.

Tube en acier soudé par haute fréquence d'EN10217-1 P195TR1 pour la pression

Tube en acier soudé par haute fréquence d'EN10217-1 P195TR1 pour la pression

Nom De Marque: Torich
Numéro De Modèle: EN10217-1
Quantité De Produit: 1 TONNES
Prix: 700-900 USD perton
Conditions De Paiement: L/C, T/T, D/P, T/T
Capacité à Fournir: 1000 TONNES PAR MOIS
Informations détaillées
Lieu d'origine:
La Chine
Certification:
ISO9001:2008, ISO14001:2008, TS16949
la norme:
EN10217-1
Matériau:
Acier de grain fin
Type:
A VU le tube en acier soudé
Forme:
Round
MTC:
EN10204 3,1 B
Catégorie en acier:
195TR1 P235TR1 P265TR1
de surface:
Couture de noir et de soudure enlevée
Détails d'emballage:
Dans les paquets hexagonaux ou la boîte en bois
Capacité d'approvisionnement:
1000 TONNES PAR MOIS
Mettre en évidence:

tuyauterie d'acier de soudure

,

Tube en acier soudé de résistance électrique

Description du produit

Tubes en acier soudés EN10217-1 P195TR1 P235TR1 P265TR1 à des fins de pression

EN10217-1 Tubes en acier soudés à pression - Conditions techniques de livraison
Partie 1: Tubes en acier non allié ayant des propriétés spécifiques à température ambiante

Depuis le IIe siècle, la qualité des coutures de soudage a considérablement augmenté avec le développement rapide de la production de bobines d'acier d'excellente qualité, l'amélioration de la technologie de soudage et de la technologie d'inspection,Plus de tailles de tubes en acier soudés sont disponibles, et est progressivement largement utilisé dans différents domaines pour remplacer les tubes en acier sans soudure.

Matériau:
L'acier entièrement tué, acier de grain fin avec une taille de grain ferritique.

Nom de l'acier:
Conformément à la norme EN10027-1 et au CR10260

Fabrication:
HFWsoudés à haute fréquence
S.A.U. Arc submergé soudé - couture longitudinaleNombre d'heures
- couture hélicoïdale -La valeur de l'émission

Procédure de soudage:
L'essai et l'inspection de la procédure de soudage pour les tubes submergés et soudés sont assurés et approuvés conformément à la norme EN 10217-1

Appareil et général:
Les zones de soudure sont exemptes de fissures, de fusion et de pénétration
Les tubes sont exempts de défauts de surface externes qui peuvent être détectés par examen visuel.

Étanchéité à la fuite:

Les tubes doivent passer un essai hydrostatique ou électromagnétique d'étanchéité

Tests non destructifs:

La longueur complète de la couture de soudure de tous les tubes EW et BW doit être soumise à un essai non destructeur pour détecter les inférences longitudinales.

La longueur complète de la couture de soudure de tous les tubes SAW est soumise à un essai non destructeur pour détecter les imperfections.

Le droit:

L'écart par rapport à la droiture, de toute longueur de tube L, ne doit pas dépasser 0,0015L.

Les écarts par rapport à la droiture sur une longueur d'un mètre ne doivent pas dépasser 3 mm.

Préparation des extrémités

Les tubes doivent être livrés avec des extrémités découpées en carré, exemptes d'excès de bosses.

Test et inspection de la procédure de soudage des tubes soudés par arc submergé (SAW) conformément à la norme EN10217-1Annexe A

Épreuves et inspection de la procédure de soudage des tubes SAW attestés et homologués conformément à l'annexe A de la norme EN10217-1

Processus de fabrication des tubes, voie et conditions de livraison:

Le numéro de la ronde. Processus de fabrication Routes de fabrication Condition de livraison Applicable à la qualité
Procédure Le symbole Matériel de départ Opération de formation Résultats de l'enquête Résultats de l'enquête
1a autres ouvrages de construction R.E. bandes laminées à chaud Formé à froid ((+soudure) comme soudés X -
1b N.O. X -
1c NP X X
2a bandes laminées normalisées comme soudés X -
2b N.O. X X
2c NP X X
3 D'une épaisseur n'excédant pas 1 mm Formé à froid ((+soudé) + étirage à chaud réduit à une température contrôlée pour donner une condition normalisée RN X X
4 Roulement à froid + relâchement de l'écorce Formé à froid ((+soudé) NP X X
11 bis

autres outils pour la fabrication des produits du noyau

- Une couture longitudinale.

ou

- couture hélicoïdale

Je vous en prie.

- Je vous en prie.

- Je vous en prie.

Plaques ou bandes laminées à chaud Formé à froid ((+soudé) comme soudés X -
11b N.O. X -
11c NP X X
12a Normalisation de tôles ou de bandes laminées Formé à froid ((+soudé) comme soudés X X
12b N.O. X X
12c NP X X
13 bis Comme dans les lignes 11 ou 12 Formé par normalisation ((+soudé) comme soudés X X
13b N.O. X X
13c NP X X
21 Soudés en continu, uniquement pour les types d'acier P195 et P235 avec D ≤ 114,3 mm BW bandes laminées à chaud Formé à chaud ((+soudé) comme soudés X -

a As wekded = pas de traitement thermique. NP=Tous les tuyaux normalisés. NW=Zone de soudure normalisée. NR=Normalized rolled

b Pour les tubes de quqality TR2, seul le soudage à haute fréquence, à fréquence minimale de 100 kHz, est autorisé (symbole = HFW)

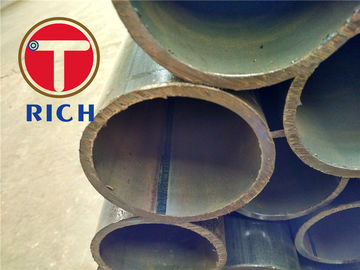

Tube en acier soudé par haute fréquence d'EN10217-1 P195TR1 pour la pression 0

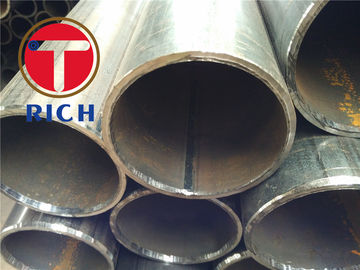

Tube en acier soudé par haute fréquence d'EN10217-1 P195TR1 pour la pression 1


EN10217-1 Partie 1: Tubes en acier non allié ayant des propriétés spécifiques à température ambiante

EN10217-2 Partie 2: Tubes en acier non allié et en acier allié soudés électriquement avec une élévation spécifiée
propriétés de température

Le modèle EN10217-3 partie 3:Tubes en acier allié à grains fins

EN10217-5 Partie 4: Tubes en acier non allié soudés électriquement à basse température spécifiée
propriétés

EN10217-5 Partie 5: Tubes en acier non allié soudés par arc submergé à faible teneur spécifiée
propriétés de température

EN10217-6 Partie 6: Tubes en acier non allié soudés par arc submergé à faible teneur spécifiée
propriétés de température

EN10217-7 Partie 7: Tubes en acier inoxydable.


Références normatives:
EN 760, Consommables de soudage - Flux pour soudage par arc immergé - Classification

EN 895, Épreuves destructives sur les soudures dans des matériaux métalliques - Épreuve de traction transversale

EN 910, Épreuves destructives sur la soudure dans les matériaux métalliques - Épreuve de flexion

EN1321, Épreuves destructives sur les soudures dans des matériaux métalliques - Examen macroscopique et microscopique
d'une hauteur n'excédant pas 10 mm

EN10002-1, Matériaux métalliques - Épreuves de traction - Partie 1: Méthode d'essai à température ambiante

EN10002-5, Matériaux métalliques - Épreuves de traction - Partie 5: Méthode d'essai à température élevée

EN10020, Définitions et classification des catégories d'acier

EN10021, Exigences techniques générales relatives à la livraison des produits sidérurgiques et du fer

EN10027-1, Systèmes de destruction des aciers - Partie 1: Nom de l'acier, principaux symboles.

EN10027-2, Systèmes de désignation des aciers - Partie 2: Systèmes numériques.

EN10045-1, Matériaux métalliques - Essai d'impact Charpy - Partie 1: méthode d'essai

EN10052, Vocabulaire des termes de traitement thermique des produits ferreux

EN10204, Produits métalliques - Types de documents de contrôle

EN10200, Tubes en acier sans couture et soudés - Dimensions et masses par unité de longueur

EN 10233, Matériaux métalliques - Tubes - Épreuve d'aplatissement

EN10234, Matériaux métalliques - Tubes - Essai de dilatation par dérive

EN10236, Matériaux métalliques - Tubes - Épreuve de dilatation des anneaux

EN10237, Matériaux métalliques - Tubes - Essai de traction des anneaux

EN 10246-1, Épreuves non destructives de tubes en acier Partie 1: Épreuves électromagnétiques automatiques de
tubes en acier ferromagnétique sans couture et soudés (sauf soudés par arc submergé) pour
vérification de l'étanchéité hydraulique

EN10246-3, Épreuve non destructive des tubes en acier - Partie 3: Épreuve automatique du courant de tourbillon des tubes sans soudure
et tubes en acier soudés (sauf soudés par arc submergé) pour la détection des imperfections.

EN 10246-5 Épreuves non destructives de tubes en acier - Partie 5: Périphériques entièrement magnétiques automatiques
Épreuves de fuite par transducteur/flux de matériaux sans soudure et soudés (sauf soudés par arc submergé)
tubes en acier ferromagnétique pour la détection des imperfections longitudinales

EN 10246-6, Épreuve non destructive des tubes en acier - Partie 6: Épreuve ultrasonique automatique complète périphérique des tubes en acier
tubes en acier sans couture pour la détection des imperfections transversales.

EN 10247-7, Épreuves non destructives de tubes en acier - Partie 7: Épreuves ultrasoniques automatiques complètes périphériques des tubes en acier
tubes en acier sans couture et soudés (sauf soudés par arc submergé) pour la détection de
Des imperfections longitudinales.

EN10246-8, Épreuve non destructive des tubes en acier - Partie 8: Épreuve ultrasonique automatique de la soudure
couture de tubes soudés électriquement pour la détection des imperfections longitudinales.

EN10246-9, Épreuves non destructives de tubes en acier - Partie 9: Épreuves ultrasoniques automatiques de la soudure
une couture de tubes soudés à l'arc immergés pour la détection de failles longitudinales et/ou
Des imperfections transversales.

EN 10246-10, Épreuves non destructives de tubes en acier - Partie 10: Épreuves radiographiques de la soudure
couture de tubes soudés à l'arc de fusion automatique pour la détection des imperfections.

EN 10246-14, Épreuves non destructives de tubes en acier - Partie 14: Épreuves ultrasoniques automatiques des tubes en acier
tubes en acier sans couture et soudés (sauf soudés par arc submergé) pour la détection de laminars
les imperfections

EN 10246-15, Épreuve non destructive des tubes en acier - Partie 15: Épreuve ultrasonique automatique des bandes/plaques
utilisée dans la fabrication de tubes en acier pour la détection des imperfections laminaires

EN 10246-16, Épreuves non destructives de tubes en acier - Partie 16: Épreuves ultrasoniques automatiques de la zone
d'une épaisseur n'excédant pas 1 mm,

EN10246-17, Épreuves non destructives de tubes en acier - Partie 17: Épreuves ultrasoniques automatiques des extrémités des tubes
de tubes en acier sans soudure et soudés pour la détection des imperfections laminaires

EN10256, Épreuves non destructives de tubes en acier - Qualification et compétence des niveaux 1 et 2
Personnel de la NDT

Règlement (CE) n° 102661 du Conseil, du 15 juin 1971, relatif à la réglementation des produits de l'industrie des métaux et des produits de l'industrie de l'acier (CE) n° 102661

EN ISO 377,Acier et produits sidérurgiques - Emplacement et préparation des échantillons et des éprouvettes pour les essais mécaniques (ISO 377:1997)

PrEN 10168 1) Produits sidérurgiques - Documents de contrôle - Liste des informations et description

EN ISO 2566-1, Acier - Conversion des valeurs d'allongement Partie 1: Aciers au carbone et à faible teneur en alliage (ISO 2566-1:1984)

ISO 14284, Acier et fer - Prélèvement et préparation d'échantillons pour la détermination de la composition chimique

CR 10260, Systèmes de désignation de l'acier - Symboles supplémentaires

CR 10261, Circulaire d'information IC 11 de l'ECISS - Fer et acier - Examen des méthodes d'analyse chimique disponibles
