Lieu d'origine:
Zhejiang, Chine
Nom de marque:
TORICH
Certification:
ISO 9001 ISO 14001 TS16949
Numéro de modèle:
GB/T 3094
Grade d'acier:
Les résultats de l'enquête ont été publiés dans les journaux de l'UE./ Q345/ Q390
Applications:
Utilisés dans les pièces structurelles, les pièces d'outils et de machines
Méthode de production:
Tirés à froid
Type de tuyau:
Tubes sans couture selon la norme chinoise GB/T 3094 ou tubes soudés selon la demande des clients
Tolérance:
Conformément aux tableaux suivants ou à la demande du client.
Tolérance pour la largeur | |||
Taille (en mm) | Tolérance (mm) | ||
Généraux | Grade élevé | ||
Largeur A / B | ≤ 30 | ± 0.30 | ± 0.20 |
> 30 à 50 | ± 0.40 | ± 0.30 | |
> 50 à 75 | ± 0,80%A ± 0,80%B | ± 0,70%A ± 0,70%B | |
> 75 | ± 1%A ± 1%B | ± 0,8%A ± 0,8%B |
Tolérance pour l'épaisseur de paroi | |||
Taille (en mm) | Tolérance (mm) | ||
Généraux | Grade élevé | ||
Largeur A / B | ≤ 10 | ± 0.18 | ± 0.12 |
> 1,0 à 3.0 | +15% WT - 10% de TW | + 12,5% WT - 10% de TW | |
> 3.0 | + 12,5% WT - 10% de TW | ± 10% de TW |
Bollures sur les bords du tube:
Conformément aux tableaux suivants ou à la demande du client.
Bollures sur les bords | |||
Taille (en mm) | Tolérance (mm) | ||
Généraux | Grade élevé | ||
Largeur A / B | ≤ 30 | 0.20 | 0.10 |
> 30 à 50 | 0.30 | 0.15 | |
> 50 à 75 | 0.80% | 00,50% | |
> 75 | 0.90% | 0.60% |
Pour le pliage:
Pour les tubes généraux, la flexion doit être ≤ 4,0 mm/m et la droiture totale ≤ 0,4%.
Pour les tubes de haute qualité, la flexion doit être ≤ 2,0 mm/m et la droiture totale ≤ 0,2%.
Propriétés mécaniques:
Grade d'acier | Résistance à la traction MPa | Résistance au rendement MPa | L'allongement % |
Au moins: | |||
10 | 335 | 205 | 24 |
20 | 390 | 245 | 20 |
35 | 510 | 305 | 17 |
45 | 590 | 335 | 14 |
Quatrième partie | 315 | 195 | 22 |
Q215 | 335 | 215 | 22 |
Q235 | 375 | 235 | 20 |
Q295 | 430 | 295 | 22 |
Q345 | 510 | 345 | 21 |
Q390 | 530 | 390 | 18 |
Forme des extrémités:
Les deux extrémités du tuyau doivent être coupées jusqu'à une surface d'extrémité complète perpendiculaire à l'axe et les burs doivent être retirés des extrémités.
Condition de livraison:
Le traitement thermique est également acceptable.

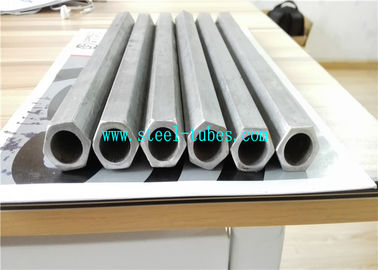

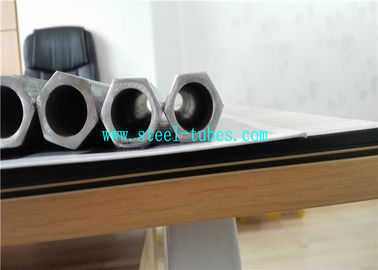

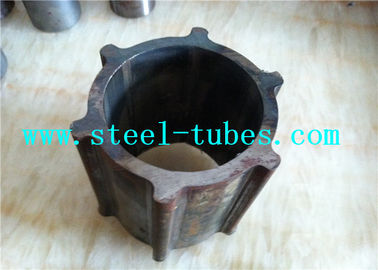

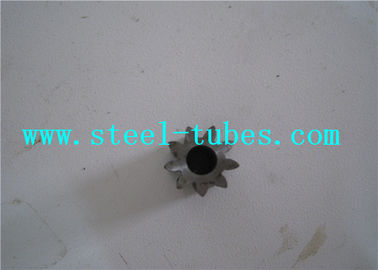

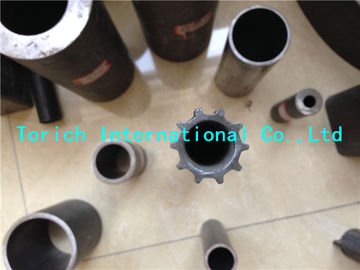

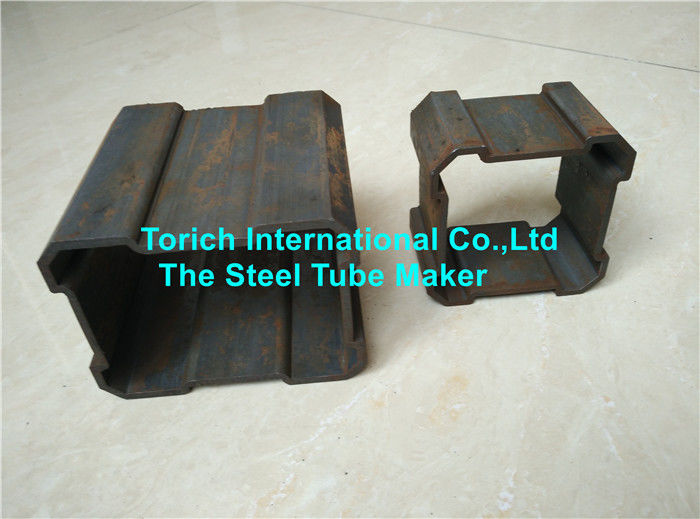

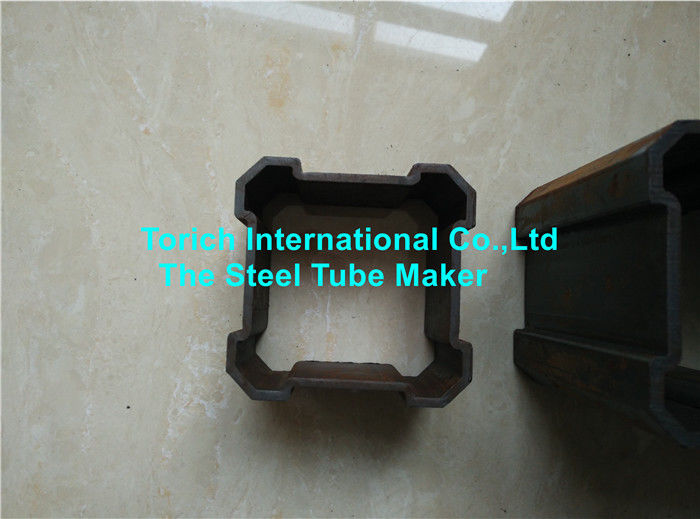

Images du produit:
