Name: Tuyau d'acier étiré à froid soumis à un traitement thermique de la tuyauterie OIN/FD683-17 mécanique en acier
Brand: TORICH INTERNATIONAL LIMITED
SKU: ISO/FD683-17
Price: 28,750.50 USD
Availability: InStock

Maison > produits > Tubes en acier des véhicules à moteur >

Tuyau d'acier étiré à froid soumis à un traitement thermique de la tuyauterie OIN/FD683-17 mécanique en acier

tuyau d'acier à faible teneur en carbone

Tuyauterie mécanique en acier

Lieu d'origine:

La Chine

Nom de marque:

Torich

Certification:

TS16949

Numéro de modèle:

ISO/FD683-17

Contactez-nous

Demandez une citation

Tuyau d'acier étiré à froid soumis à un traitement thermique de la tuyauterie OIN/FD683-17 mécanique en acier

Détails de produit

Type:

Boules et acier de roulement à rouleaux

Matériau:

100Cr6,100CrMnSi4-4,100CrMnSi6-4,20Cr3 20MnCr4-2 etc.

O.D.:

5-420mm

WT:

0.5-50mm

Longueur:

Jusqu'à 12000mm selon l'exigence de client

Traitement de surface:

+S, +A, +HR, +AC, +AC+C, +FP

Mettre en évidence:

tuyau d'acier à faible teneur en carbone

Tuyauterie mécanique en acier

Conditions de paiement et d'expédition

Quantité de commande min

5MT

Prix

négociable

Détails d'emballage

Huilez la protection par paquets ou dans des boîtes de carton ou des boîtes en bois, accroding à l'e

Délai de livraison

30-45 jours

Conditions de paiement

L / C, T / T

Capacité d'approvisionnement

15000ton/year

Produits connexes

vidéo

Tube en acier étiré à froid EN10305-6 de cylindre soudé par E355 d'amortisseur du tube E235

Obtenez le meilleur prix

vidéo

5 - tuyauterie en acier des véhicules à moteur ISO9001 de tubes étirés à froid de précision de 420mm OD

Obtenez le meilleur prix

vidéo

Tube hydraulique étiré à froid d'amortisseur de tubes en acier des véhicules à moteur de DIN2391 E235 E355

Obtenez le meilleur prix

vidéo

De haute résistance étiré à froid de longueur maximum en acier des véhicules à moteur durable des tubes 12000mm

Obtenez le meilleur prix

Contactez-nous

86-574-88086983

Contactez-nous maintenant

Description du produit

Pipe d'acier traitée thermiquement ISO / FD683-17 Tubes mécaniques en acier

ISO/FD683-17 Tubes d'acier à roulements à billes et à rouleaux traitées thermiquement pour les machines et la construction

La norme est la suivante: ISO/FD683-17

Grade d'acier: 100Cr6,100CrMnSi4-4,100CrMnSi6-4,20Cr3 20MnCr4-2, etc. Il peut être utilisé pour le traitement des métaux.

Grade d'acier	Matériel	Composition chimique en %
Grade d'acier	Matériel	C	Je sais.	Nom de l'entreprise	P Le maximum	S Le maximum	Cr	Je vous en prie.	Je ne sais pas
Aciers à roulements à durcissement par voie transversale
B1	100Cr6	0.93-1. Je vous en prie.05	0.15 à 0.35	0.25 à 0.45	0.025	0.015	1Un.35-1.60	≤ 010	/
B2	100CrMnSi4-4 et autres	0.93-1. Je vous en prie.05	0.45 à 0.75	0.90 à 1.20	0.025	0.015	0.90 à 1.20	≤ 010	/
B3	100CrMnSi6-4	0.93-1. Je vous en prie.05	0.45 à 0.75	1.00 à 1.20	0.025	0.015	1.40 à 1.65	≤ 010	/
B4	100CrMnSi6 à 6	0.93-1. Je vous en prie.05	0.45 à 0.75	1.40 à 1.70	0.025	0.015	1.40 à 1.65	≤ 010	/
B5	100CrMo7	0.93-1. Je vous en prie.05	0.15 à 0.35	0.25 à 0.45	0.025	0.015	1.65 à 1.95	0.15 à 0.30	/
B6	100CrMo7-3	0.93-1. Je vous en prie.05	0.15 à 0.35	0.60 à 0.80	0.025	0.015	1.65 à 1.95	0.20 à 0.35	/
B7	100CrMo7-4	0.93-1. Je vous en prie.05	0.15 à 0.35	0.60 à 0.80	0.025	0.015	1.65 à 1.95	0.40 à 0.50	/
B8	100CrMnMoSi8-4 à 6	0.93-1. Je vous en prie.05	0.40 à 0.60	0.80 à 1.10	0.025	0.015	1.80 à 2.05	0.50 à 0.60	/
Aciers à roulements pour roulements à rouleaux
B20	20Cr3	0.17 à 0.23	≤ 040	0.60 à 1.00	0.025	0.015	0.60 à 1.00	/	/
B21	20Cr4	0.17 à 0.23	≤ 040	0.60 à 0.90	0.025	0.015	0.90 à 1.20	/	/
B22	20MnCr4-2	0.17 à 0.23	≤ 040	0.65 à 1.10	0.025	0.015	0.40 à 0.75	/	/
B23	17MnCr5	0.14 à 0.19	≤ 040	1.00 à 1.30	0.025	0.015	0.80 à 1.10	/	/
B24	19MnCr5	0.17 à 0.22	≤ 040	1.10 à 1.40	0.025	0.015	1.00 à 1.30	/	/
B25	15CrMo4	0.12 à 0.18	≤ 040	0.60 à 0.90	0.025	0.015	0.90 à 1.20	0.15 à 0.25	/
B26	20CrMo1	0.17 à 0.23	≤ 040	0.60 à 0.90	0.025	0.015	0.90 à 1.20	0.15 à 0.25	/
B27	20MnCrMo4-2	0.17 à 0.23	≤ 040	0.65 à 1.10	0.025	0.015	0.40 à 0.75	0.10 à 0.20	/
B28	20NiCrMo2	0.17 à 0.23	≤ 040	0.60 à 0.95	0.025	0.015	0.35 à 0.65	0.15 à 0.25	0.40 à 0.740
B29	20NiCrMo7	0.17 à 0.23	≤ 040	0.40 à 0.70	0.025	0.015	0.35 à 0.65	0.20 à 0.30	1.60 à 2.00
B30	18CrNiMo7 à 6	0.15 à 0.21	≤ 040	0.50 à 0.90	0.025	0.015	150 à 1.80	0.25 à 0.35	1.40 à 1.70
B31	18NiCrMo14 à 6	0.15 à 0.20	≤ 040	0.40 à 0.70	0.025	0.015	1.30 à 1.60	0.15 à 0.25	3.25 à 3.745
B32	16NiCrMo16-5	0.14 à 0.18	≤ 040	0.25 à 0.55	0.025	0.015	1.00 à 1.40	0.20 à 0.30	3.80 à 4.30
Aciers à roulements à induction
B40	C56E2	0.52 à 0.60	≤ 040	0.60 à 0.90	0.025	0.015	/	/	/
B41	56Mn4	0.52 à 0.60	≤ 040	0.90 à 1.20	0.025	0.015	/	/	/
B42	70Mn4	0.65 à 0.75	≤ 040	0.80 à 1.10	0.025	0.015	/	/	/
B43	43CrMo4	0.40 à 0.46	≤ 040	0.60 à 0.90	0.025	0.015	0.90 à 1.20	0.15 à 0.30	/
Aciers à roulements en aciers inoxydables
B50	X47Cr14	0.43 à 0.50	≤ 010	≤ 010	0.040	0. 015	12.50 à 14.50		/
B51	Pour les appareils à commande numérique	0.60 à 0.70	≤ 010	≤ 010	0.040	0. 015	12.50 à 14.50	≤ 075	/
B52	X108CrMo17	0.95 à 1.20	≤ 010	≤ 010	0.040	0. 015	16.00 à 18.00	0.40 à 0.80	/
B53	Le produit doit être présenté sous forme d'une couche d'écoulement.	0.85 à 0.95	≤ 010	≤ 010	0.040	0. 015	17.00 à 19.00	0.90 à 1.30	/
Aciers de roulement à haute température
B60	80MoCrV42-16	0.77 à 0.85	≤ 040	0.15 à 0.35	0.025	0.015	3.90 à 4.30	4.00 à 4.50	/
B61	13MoCrNi42-16-14 Pour les produits chimiques	0.10 à 0.15	0.10 à 0.25	0.15 à 0.35	0.015	0.010	3.90 à 4.30	4.00 à 4.50	3.20 à 3.60
B62	Je vous en prie, faites-moi confiance.	0.78 à 0.86	≤ 040	≤ 040	0.025	0.015	3.90 à 4.30	4.70 à 5.20	/
B63	Je ne sais pas.	0.70 à 0.80	≤ 040	≤ 040	0.025	0.015	3.90 à 4.30	≤ 060	/

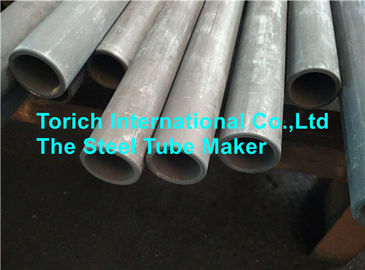

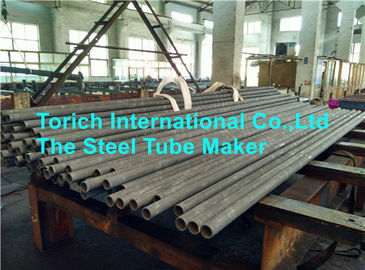

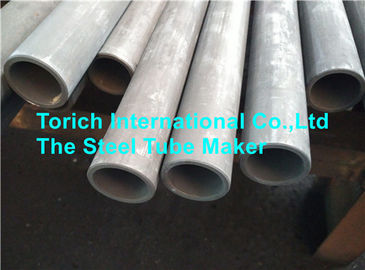

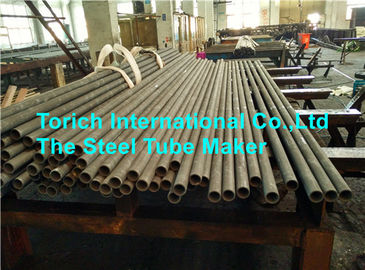

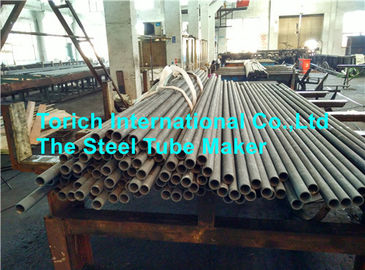

Film de production:

Tuyau d'acier étiré à froid soumis à un traitement thermique de la tuyauterie OIN/FD683-17 mécanique en acier 0

Tuyau d'acier étiré à froid soumis à un traitement thermique de la tuyauterie OIN/FD683-17 mécanique en acier 2
