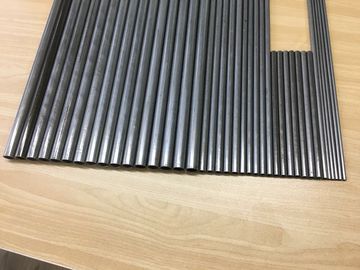

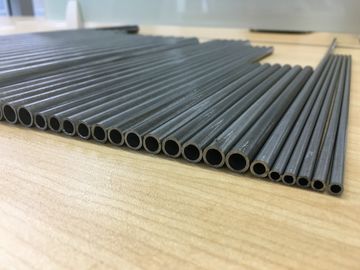

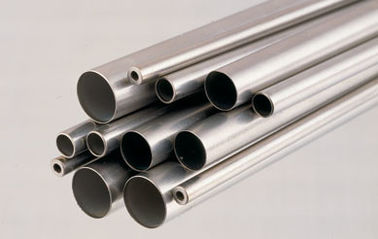

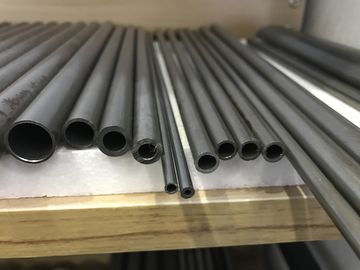

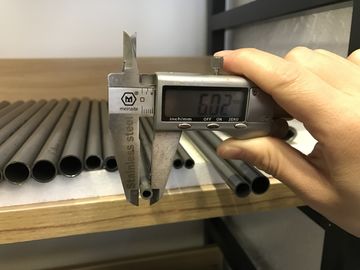

Tuyauterie à mur unique en acier à faible teneur en carbone soudée étirée à froid de SAE J526 UNS G10080/UNS G10100
Détails de produit
tuyau sans couture de précision
,tuyaux et tubes de précision
SAE J526 UNS G10080 / UNS G10100 Acier soudé à froid à faible teneur en carbone SLe mur de l'angle Tubes
Tubes en acier à faible teneur en carbone soudés à paroi unique, SAE J526, destinées à l'automobile générale, à la réfrigération, à l'hydraulique et à d'autres applications similaires nécessitant des tubes de qualité adaptée à la flexion, à la flambée,des perles, en train de se former, et de braser.
Norme technique: SAE J526.
Épaisseur de paroi:0.5 à 15 mm
Le diamètre:1 à 100 mm
Longueur:Maximum 12000 mm, à la demande du client
Application du produitApplications générales dans l'automobile, la réfrigération, la hydraulique et autres applications similaires
Matériel /Grade:Le nombre d'unités de mesure est déterminé en fonction de l'échantillon de données.
Méthode de production:
Les tubes doivent être constitués d'une seule bande d'acier en forme tubulaire dont les bords sont reliés et scellés par un procédé de soudage approprié.the bead shall be removed from the outside to provide a smooth round surface and the tubing shall be processed in such a manner as to produce a finished product which meet all requirements of this documentEn règle générale, ce type de tubes est disponible à la fois en rouleau et droit.
| Grade d'acier et composition chimique | |||||
| Grade d'acier | C | Je sais. | Nom de l'entreprise | P | S |
| Le maximum | Le maximum | Le maximum | Le maximum | Le maximum | |
| Les États membres doivent: | 0.1 | 0.07 à 0.6 | 0.30 à 0.50 | 0.03 | 0.05 |
| Les États membres doivent respecter les normes de sécurité énoncées aux paragraphes 1 et 2. | 0.08 à 0.13 | 0.07 à 0.6 | 0.30 à 0.60 | 0.03 | 0.05 |
| RÉQUIREMENTS mécaniques | |
| Propriétés | Les valeurs |
| Résistance au rendement, min (0,2% de décalage) | 170 MPa |
| Résistance à la traction, min | 290 MPa |
| L'allongement en 50 mm | 14% en moins |
| Dureté (échelle Rockwell 30 T), max. | 65 |
| DIMENSIONS et tolérances des tubes | |||||
| Le Dash Taille | Nominale Tubes Surdose mm | À l'extérieur Diamètre (2) Les produits de base mm | À l'extérieur Diamètre (2) La tolérance ± mm | Murs Épaisseur (3) de base mm | Murs Épaisseur (3) La tolérance ± mm |
| - 2 | 3.18 | 3.18 | 0.05 | 0.64 | 0.13 |
| −3 | 4.76 | 4.76 | 0.08 | 0.71 | 0.13 |
| -4 | 6.35 | 6.35 | 0.08 | 0.71 | 0.08 |
| - 5 | 7.94 | 7.92 | 0.08 | 0.71 | 0.08 |
| -6 | 9.53 | 9.53 | 0.08 | 0.71 | 0.08 |
| - 7 | 11.11 | 11.13 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 12.70 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 12.70 | 0.10 | 0.89 | 0.09 |
| -9 | 14.29 | 14.27 | 0.10 | 0.76 | 0.08 |
| -10 | 15.88 | 15.88 | 0.10 | 0.89 | 0.09 |
1D'autres tailles peuvent être spécifiées d'un commun accord entre le fournisseur et l'utilisateur.
2Le diamètre extérieur réel est la moyenne des diamètres maximaux et minimaux
les diamètres extérieurs déterminés à n'importe quelle section transversale du tube.
3Les tolérances indiquées représentent l'écart maximal admissible à tout point.
4Pour une épaisseur de paroi intermédiaire, la tolérance pour l'épaisseur de paroi suivante plus lourde
sont applicables.
Condition de fin de tuyauterie
Les tubes seront fabriqués selon les méthodes normales de découpe de la fraise, y compris, mais sans s'y limiter, les extrémités à coupe simple, à coupe double, à coupe à la scie et à coupe rotative.On veillera à minimiser la distorsion des extrémités du tube.Les extrémités qui nécessitent une transformation ultérieure seront traitées d'un commun accord entre le producteur et l'acheteur.
Finition de surface
Les imperfections de surface telles que les marques de manipulation, les marques de matrices, or shallow pits shall not beconsidered injurious defects provided such imperfections are not detrimental to the function of the tubing andthese imperfections are within the tolerances specified for diameter and wall thicknessL'élimination de ces imperfections de surface n'est pas requise.Une légère perle de soudure et des éclaboussures sur la surface intérieure sont admissibles, mais doivent être maintenues au minimum conformément aux bonnes pratiques de soudage.Les exigences spéciales en matière de soudure doivent être convenues au moment de l'achat.
Norme pertinente : SAE J1677-Épreuves et procédures des tubes en acier à faible teneur en carbone et en cuivre-nickel SAE
Épreuve de flexion- Je ne sais pas.3
Test de résistance à la pression- Je ne sais pas.8
Épreuve électrique non destructive- Je ne sais pas.9
Test de l'aplatissement- Je ne sais pas.1
Test de dilatation- Je ne sais pas.4
Test de traction- Je ne sais pas.7
SAE J409-Analyse du produit Variations présumées d'une analyse chimique spécifiée d'une fonte ou d'une fonte d'acier
Normes de référence:
SAE J514 Fittings de tubes hydrauliques
SAE J516 Fittings hydrauliques pour tuyaux
SAE J533Flammes pour tubes
SAE J1065 ◄Nominaux de pression pour les tubes et raccords hydrauliques
SAE J1290Système hydraulique de freinage automobile
Le produit doit être présenté sous forme d'un joint.
